JaNets 使用说明书 7 编辑程序 7- 96 7-4-3- 11 图像元件 RX -7-8 系列 数据 使用 RX -7-8 系列图像时，图像数据为 有效 ，显示 RX -7-8 系列 图像面 板。 按下选购项按钮 ，就可以设定 RX -7-8 系列 的元件识别选购 项。 仅设定 RX -7- 8 系列 图像数 据时，不需要对 图像面板的间距 、引脚 / 球形数等进行设 定。 通过编辑按钮进 行 RX -7-8 系列 图像 数据的…
JaNets 使用说明书 7 编辑程序
7-95
在 LX-8 系列的图像控制数据画面设置以下项目。
表 7-76 图像控制数据画面（LX-8 系列）项目
贴片头
项目
内容
TAKUMI
大区分
选择照明的种类。
小区分
选择照明的种类。
VCS
选择
选择使用的
VCS
种类。
仅
LX-8
系列可以选择标准
54mm
。
分割识别
XYZ
分割数
设置分割识别的
X
，
Y
，
Z
的分割数。
分割识别
XYZ
间距
设置分割识别的
X
，
Y
，
Z
的分割间距。
贴片偏移量
XYZ
θ
设置在贴片时的每个元件的偏移量。
VCS
聚焦高度
指定
VCS
识别的高度。
P20
贴片头
点亮时间
设置照明的点亮类型。
默认值为「闪光」。
同轴照明
设置同轴照明的亮度级别。
点亮时间选择为「常时」时的输入范围为 0～4（默认值：2）。
点亮时间选择为「闪光」时的输入范围为
0
～
8
（默认值：
4
）。
斜照明
设置斜照明时的亮度级别。
点亮时间选择为「常时」时的输入范围为 0～4（默认值：2）。
点亮时间选择为「闪光」时的输入范围为
0
～
8
（默认值：
4
）。
JaNets 使用说明书 7 编辑程序
7-96
7-4-3-11 图像元件 RX-7-8 系列数据
使用 RX-7-8 系列图像时，图像数据为有效，显示 RX-7-8 系列图像面板。
按下选购项按钮，就可以设定 RX-7-8 系列的元件识别选购项。
仅设定 RX-7-8 系列图像数据时，不需要对图像面板的间距、引脚/球形数等进行设定。
通过编辑按钮进行 RX-7-8 系列图像数据的设定。

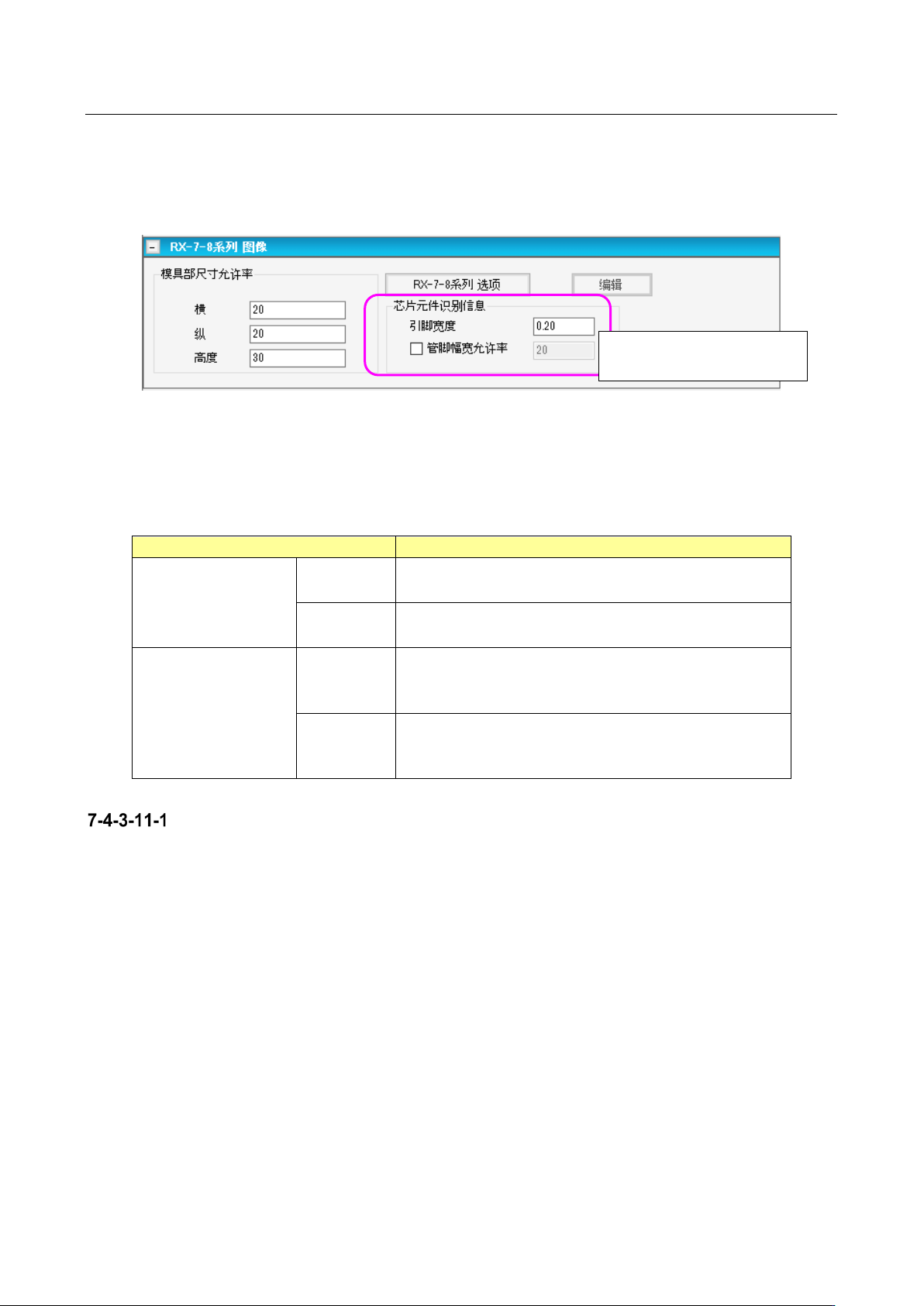

图 7-141 图像数据画面（RX-7-8 系列）
在 RX-7-8 系列图像面板设定以下项目。
表 7-77 图像数据画面（RX-7-8 系列）项目
项目
备注
模板部尺寸允许率
横、纵
输入元件的横、纵允许率。
输入范围为
1
～
30
。（默认值：
20
）
高度
输入元件的高度允许率。
输入范围为
1
～
99
。（默认值：
30
）
芯片元件识别信息
引脚宽度
输入芯片元件的引脚宽度。
输入范围为 0.01～（不超过模形尺寸 X/2 的值）（ 默认
值：模形尺寸
X
的
20%
）。
引脚宽度
允许率
选择是否使用芯片的引脚宽度允许率，使用时输入引脚
宽度允许率。
输入范围为
1
～
99%
（默认值：模形尺寸横向允许率 ）。
选项
按下选购项按钮，则显示选购项数据画面。
RX-7-8 系列的形状种类不同，所显示的项目也不同。
形状种类为「芯片元件」时
予以显示。
JaNets 使用说明书 7 编辑程序
7-97
◆ 芯片元件
图 7-142 RX-7-8 系列 选项数据画面（芯片元件）
◆ 引线元件
图 7-143 RX-7-8 系列 选项数据画面（ 引脚元件）
