JaNets 使用说明书 7 编辑程序 7- 11 ※ 关于标记形状 RX -7-8 系列中可 定义的标记形 状类型与 RX -7-8 系列以外的 机型不同。 关于标记的定义 ，请在 RX -7-8 系列 机器中进行设定。 JaN e ts 中 默认设定为「 ● 」。 形状 RX -7-8 系列 以外 RX -7-8 系列 形状 的有无 形状 的有无 方向 ● 有 有 － ○ 有 有 － ○(有轮廓） － 有 － ■ 有 有 － □ 有…
JaNets 使用说明书 7 编辑程序
7-10
表 7-6 将详细设置复制到其他标记的设定项目
项目
内容
复制到同一机型
将当前显示的机器
BOC
标记的设定内容复制到标记数据组框中指定的同一机型
的 BOC 标记中。
如果同一机型不存在，则不进行复制。
复制到
BOC
标记
1
将当前显示的机器
BOC
标记的设定内容复制到当前显示的机器的
BOC
标记
1
。
但电路设定的 BOC 标记 1 的位置以及标记名尚未设定、或 BOC 标记 1 为用户
模板标记时，不能选择此项。
复制到
BOC
标记
2
将当前显示的机器
BOC
标记的设定内容复制到当前显示的机器的
BOC
标记
2
。
但电路设定的 BOC 标记 2 的位置以及标记名尚未设定、或 BOC 标记 2 为用户
模板标记时，不能选择此项。
复制到
BOC
标记
3
将当前显示的机器
BOC
标记的设定内容复制到当前显示的机器的
BOC
标记
3
。
但电路设定的 BOC 标记 3 的位置以及标记名尚未设定、或 BOC 标记 3 为用户
模板标记时，不能选择此项。
复制到第二
BOC
标记
1
将当前显示的机器
BOC
标记的设定内容复制到当前显示的机器的第二
BOC
标记
1。
但电路设定的第二 BOC 标记 1 的位置以及标记名尚未设定、或第二 BOC 标记 1
为用户模板标记时，不能选择此项。
复制到第二
BOC
标记
2
将当前显示的机器
BOC
标记的设定内容复制到当前显示的机器的第二
BOC
标记
2。
但电路设定的第二 BOC 标记 2 的位置以及标记名尚未设定、或第二 BOC 标记 2
为用户模板标记时，不能选择此项。
复制到第二
BOC
标记
3
将当前显示的机器
BOC
标记的设定内容复制到当前显示的机器的第二
BOC
标记
3。
但电路设定的第二 BOC 标记 3 的位置以及标记名尚未设定、或第二 BOC 标记 3
为用户模板标记时，不能选择此项。
执行
(G)
按钮
执行指定的复制。执行后，关闭对话框。
未执行复制时，执行按钮无效。
取消
不进行复制，关闭对话框。
按下[示教信息]按钮时，可显示生产线上配置的机器的标记数据设置状况。
BOC 种类为「未使用」时，不能显示。

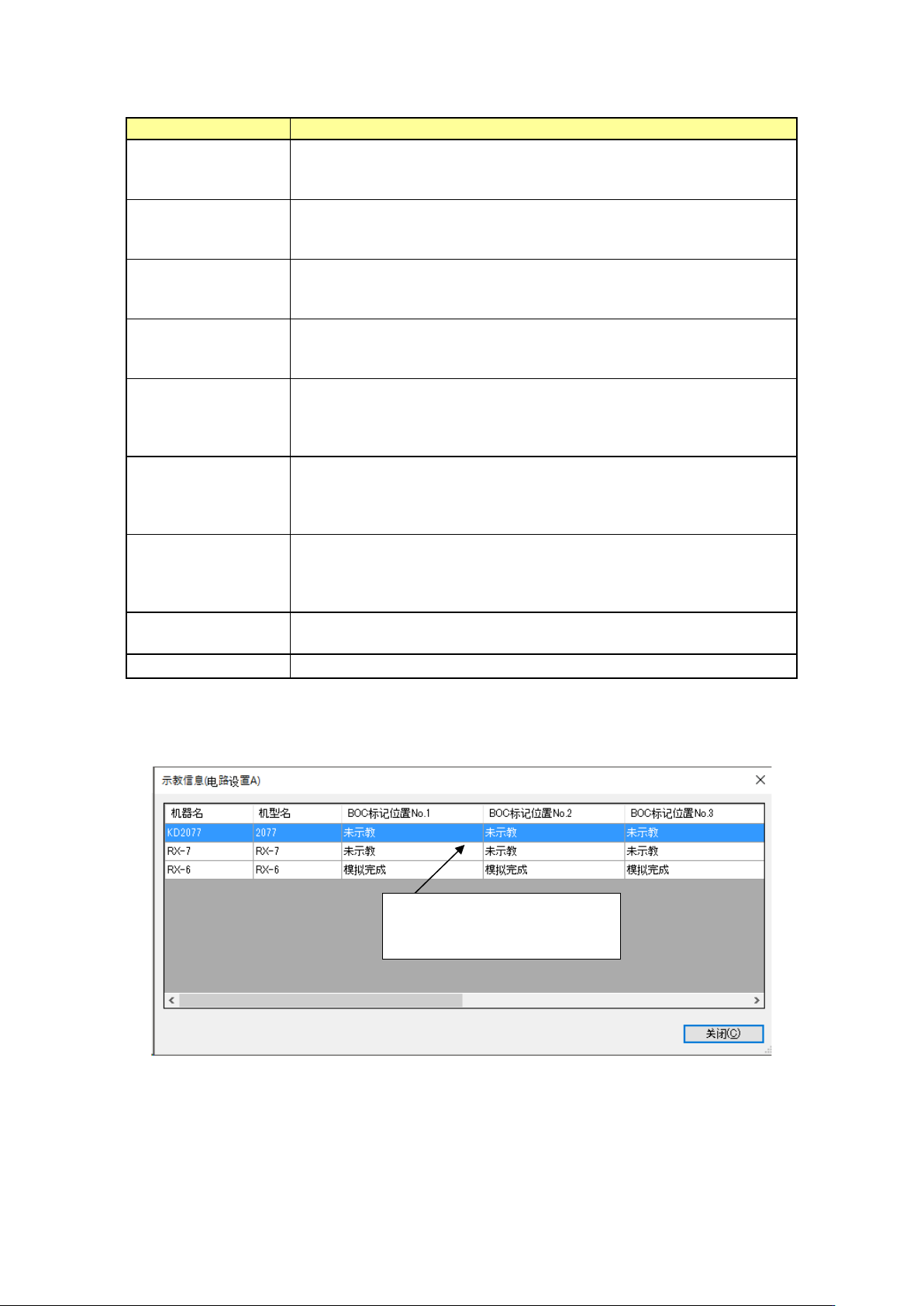

图 7-8 确认示教画面
示教完：标记数据已经设置完毕。
未示教：标记数据尚未设置。
未使用：未使用的标记位置。
JaNets 使用说明书 7 编辑程序
7-11
※ 关于标记形状
RX-7-8 系列中可定义的标记形状类型与 RX-7-8 系列以外的机型不同。
关于标记的定义，请在 RX-7-8 系列机器中进行设定。JaNets 中默认设定为「●」。
形状
RX-7-8 系列
以外
RX-7-8
系列
形状的有无
形状的有无
方向
● 有 有 －
○ 有
有
－
○(有轮廓） －
有
－
■ 有
有
－
□ 有 有 －
□(有轮廓） －
有
－
▲ 有
有
上
△ 有 有 上
▼ 有 有 下
▽ 有 有 下
▲(右向） 有
有
右
△(右向) 有
有
右
▲(左向） 有 有 左
△(左向) 有
有
左
△(有轮廓） －
有
上
▽(有轮廓） －
有
下
△(有轮廓,右向） － 有 右
△(有轮廓,左向） －
有
左
◆ 有
有
－
◇ 有 有 －
◇（有轮廓） 有 有 －
有 有 －
（反白）
－ 有 －
（有轮廓）
－ 有 －
有 有 上
（反白）
－ 有 上
（有轮廓）
－ 有 上
有 有 下
（反白）
－ 有 下
（有轮廓）
－ 有 下
模板 有 － －
JaNets 使用说明书 7 编辑程序
7-12
LX-8 系列 标记信息
LX-8 要对各标记名称进行设置。
标记设置在 BOC 标记、基准领域标记进行共享，设置了相同标记名称时，按照相同标记设置进行
识别。

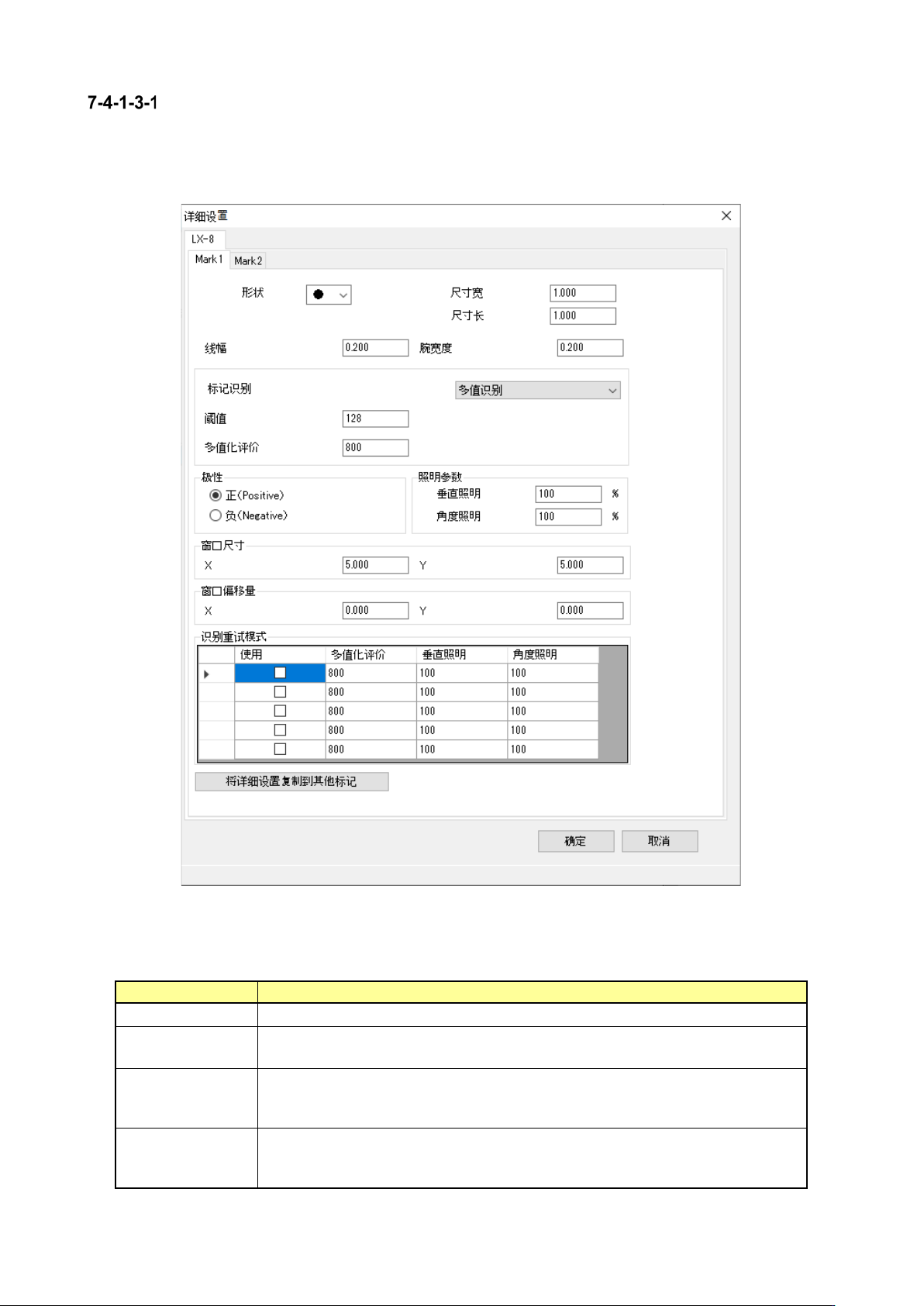

图 7-9 详细设置(LX-8)
表 7-7 详细设置(LX-8)
项目
内容
形状
通过组合框设定标记形状。
尺寸长、尺寸宽
设定标记尺寸。
输入范围为
0.4 mm
～
3.00 mm
。
线幅
设定中空形状的线的宽度。
输入范围：0.20 mm～标记长边一半的数值
默认：
0.20 mm
腕宽度
设置十字形状的腕宽度。
输入范围：0.20 mm～标记长边一半的数值
默认：
0.20 mm
