JANETS使用说明书（新款）.pdf - 第742页
JaNets 使用说明书 l 18 . 吸嘴数据视图 18 -7 18 -6-2 提取规则 的 保存 与读入 在「 工具 」 - 「 另存为 」 ，保存提取规则。 在「 工具 」 - 「打开」 ，读 入提取规则 。 图 18 -6-2 提取规则 的 保存 与 读入
JaNets 使用说明书 l 18. 吸嘴数据视图
18-6
提取
在「工具」 - 「提取规则」， 显 示 下述画面。
图 18-6-1 提取规则画面
18-6-1
提取规则的制作
在提取规则画面，可以制作提取规则。
按下「OK」，可以按照「条件设定」所设定的提取规则，提取吸嘴数据后进行显示。提取规则可以指定
的项目如下表所示。
表 18-6-1 提取规则的设定
项目
内容
AND/OR 对前一个条件设定「AND」、「 OR」的条件
( 在提取规则中设定「(」，设定优先处理的结束位置
抽取列 设定提取的内容
抽取条件 设定提取列的条件
抽取值 设定提取的阈值
) 在提取规则中设定「)」，设定优先处理的结束位置
追加 按照设定，追加提取规则
更新 更新清单所选择的提取规则
删除 删除清单所选择的提取规则
全删除 删除全部提取规则
条件设定
设定希望设定的提取规则
JaNets 使用说明书 l 18. 吸嘴数据视图
18-7

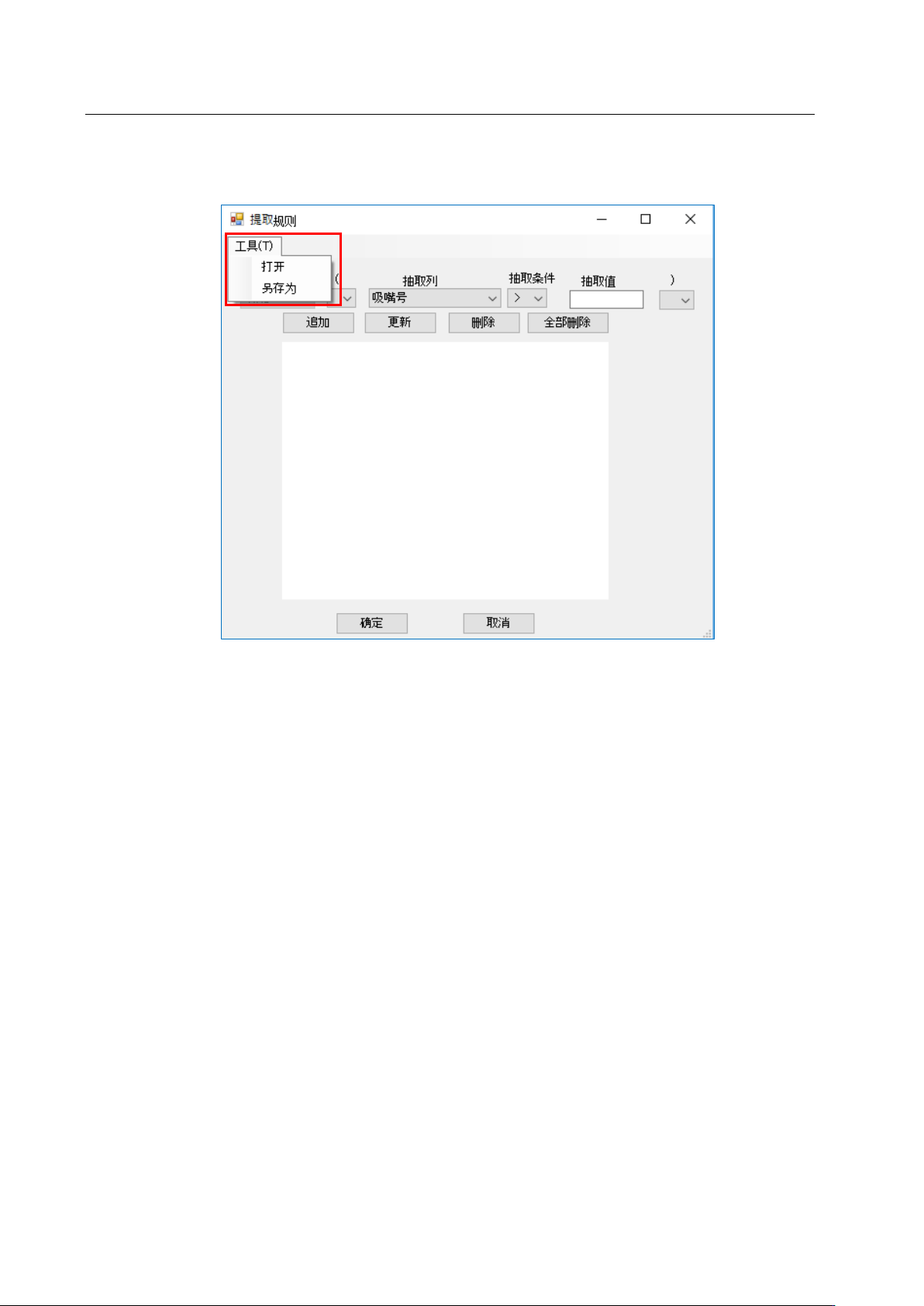

18-6-2 提取规则的保存与读入
在「工具」 - 「另存为」，保存提取规则。
在「工具」 - 「打开」，读入提取规则。
图 18-6-2 提取规则的保存与读入
JaNets 使用说明书 l 18. 吸嘴数据视图
18-8
设定显示颜色
点击「工具」-「设定显示颜色」，显示如下画面。
图 18-7-1 设定显示颜色画面
18-7-1 设定显示颜色的制作
在设定显示颜色画面，可以制作显示颜色的条件。
结束画面后，根据「显示颜色设定一览」中的设定，可以变更所显示吸嘴数据图像的颜色。显示颜色设
定可以指定的项目如下表所示。
表 18-7-1 设定显示颜色
项目
内容
设定名 设定在显示颜色设定一览中显示的名称
显示种类 设定图像显示为显示累计计数／维护后计数中的哪一个。
项目 作为变更显示颜色的条件，指定所使用的列。
※ 可设定的列如表 18-7-2 所示。
下限 设定作为警告对象时的阈值下限。
上限 设定作为警告对象时的阈值上限。
< 设定显示颜色的条件。
「</<=」为可设定。
背景色 设定单元格的背景色。
前景色 设定单元格的文字色。
追加 追加至显示颜色设定一览。
更新 更新在显示颜色设定一览中的设定。
设定条件
设定希望设定的显示颜色
