Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10M 0405-001 139 JD-7 609 630 093 2560 HOLDER 2 818JD-010-609 61 1 630 076 3072 RING 2 818JD-010-61 1 612 630 076 3089 COLLAR 2 818JD-010-612 613 630 093 1792…
MODEL TCM-X110M
0405-001
138
XY
テーブル部
XY TABLE SECTION

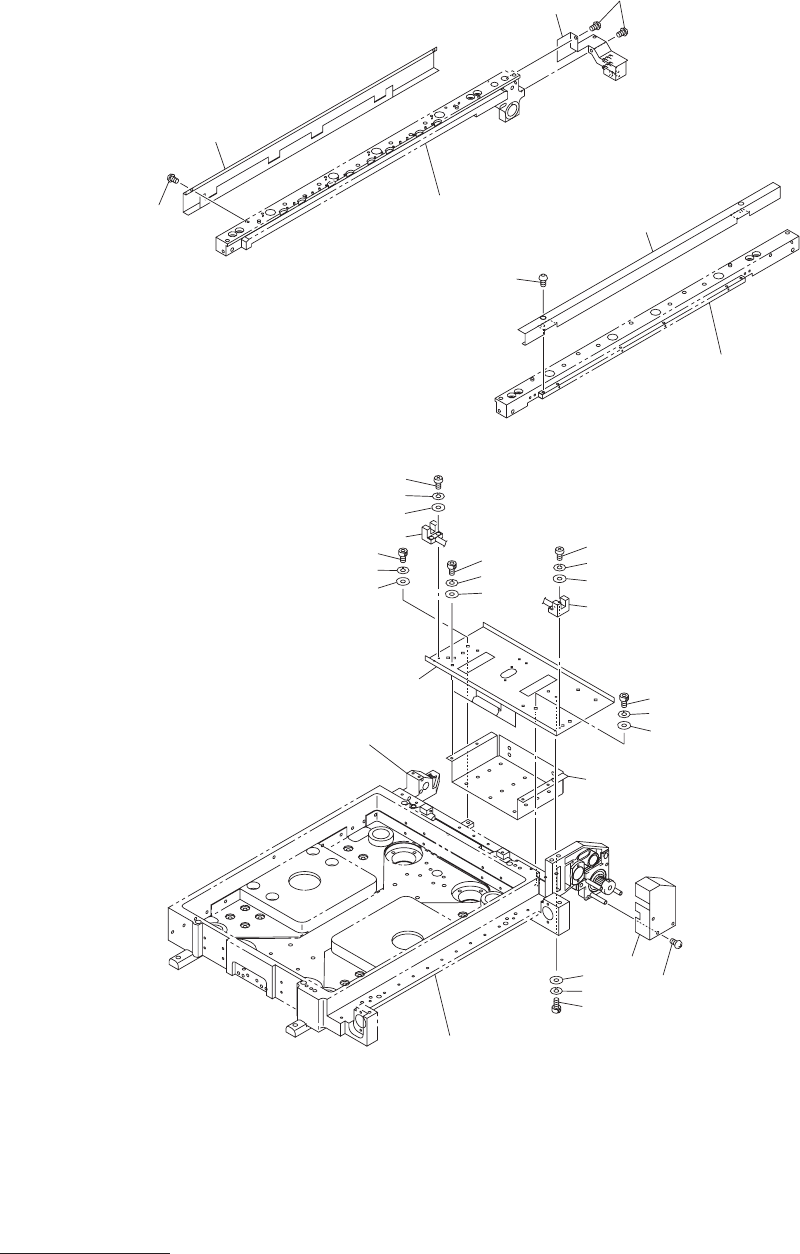

Fig. JD-7 XY
シュート幅変更部
XY Chute Width Changer
622
615
625
See Fig.JD-4
Key No.306
See Fig.JD-4
Key No.303
See Fig.JD-4
Key No.30
7
624
609
614
636
637
617
616
611
612
62
3
622
609
624
626
626
625
635
623
612
611
616
637
617
632
618
613
633
630
625
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
139
JD-7
609 630 093 2560 HOLDER 2 818JD-010-609
611 630 076 3072 RING 2 818JD-010-611
612 630 076 3089 COLLAR 2 818JD-010-612
613 630 093 1792 PLATE 1 818JD-010-613
614 630 059 6779 GRIP 1 818JD-010-614
615 630 096 6916 BALL SCREW 1 818JD-010-615
616 630 059 6809 NUT 2 818JD-010-616
617 630 059 6755 PULLEY,TIMING 2 818JD-010-617
618 630 093 7008 BEARING,RADIAL 2 F624 2RS 818JD-010-618
622 630 096 6909 GUIDE,LINEAR 2 818JD-010-622
623 630 071 0359 BEARING,RADIAL 2 #HBX0900 818JD-010-623
624 630 007 1719 BEARING,RADIAL 2 L-1360ZZ 818JD-010-624
625 630 000 7503 BOLT,HEX-SCT 24 818JD-010-625
626 630 000 7510 BOLT,HEX-SCT 4 818JD-010-626
630 411 141 2806 WASHER SPR 3 2 818JD-010-630
632 411 141 5906 WASHER F 4X8X0.8 1 818JD-010-632
633 411 141 3902 WASHER V 3X7X0.5 2 818JD-010-633
635 411 001 0201 RING E 5 1 818JD-010-635
636 630 096 7203 BALL SCREW 1 818JD-010-636
637 630 094 3528 SET SCREW 4 818JD-010-637
MODEL TCM-X110M
0405-001
140
XY
テーブル配管、配線
XY TABLE PIPING,WIRING
Fig. JE-1 XY
シュート幅センサ
XY Chute Width Limit Sensors
