MODEL TCM-X110M
0405-001
90
L
コンベア部
L CONVEYOR SECTION

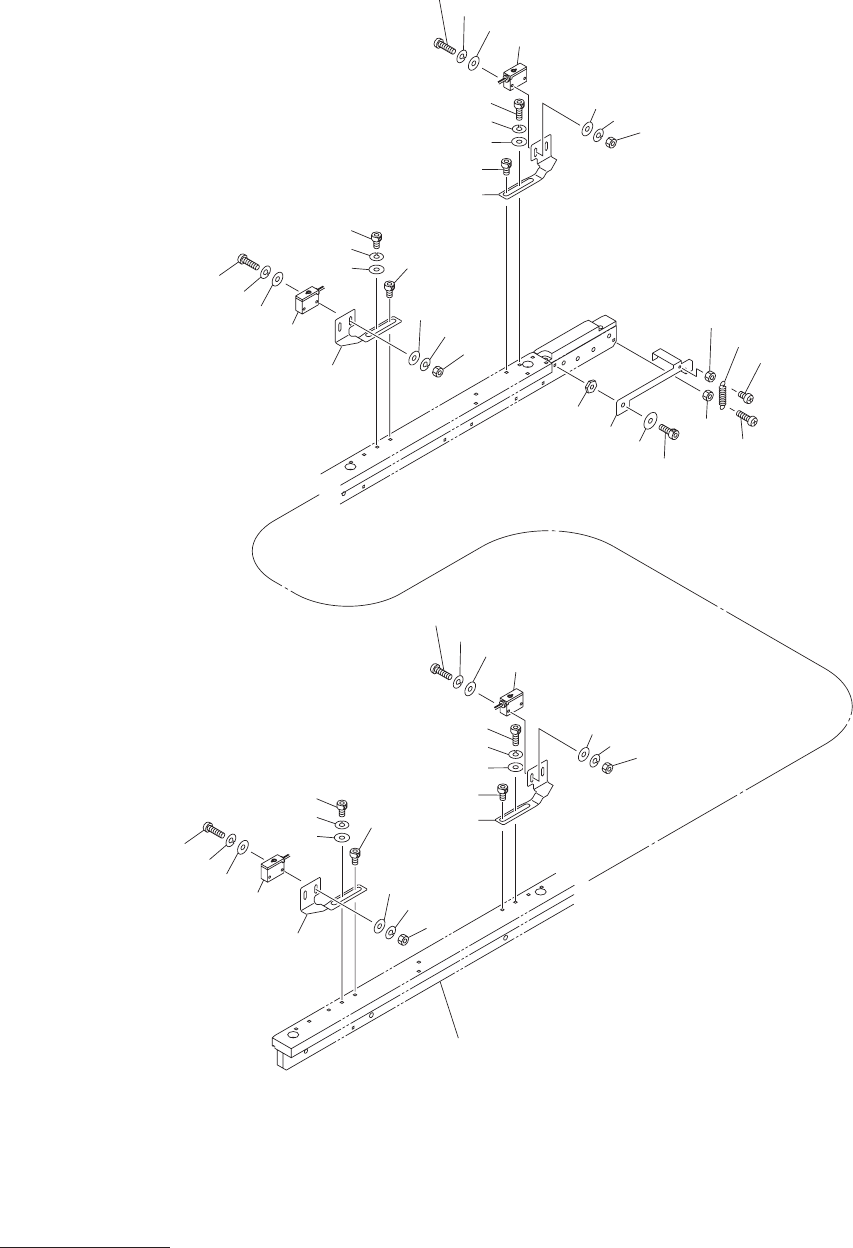

Fig. G-6
基板検出部、基板ストッパ
P.C.B. Detector, P.C.B. Stopper
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
91
G-6
502 630 116 4533 BRACKET(PHOTO R) 2 818G--010-502
503 630 116 4526 BRACKET(PHOTO L) 2 818G--010-503
504 630 092 8723 ASSY,SENSOR,PHOTO 4 BPH84,BPH51,BPH52,BPH82
818G--010-504
505 411 119 1909 WASHER V 3X7X0.5 16 818G--010-505
506 411 086 4408 WASHER SPR 3 16 818G--010-506
507 411 162 1604 SCR PAN 3X20 8 818G--010-507
508 411 054 6809 NUT HEX 3 8 818G--010-508
515 630 075 6234 LEVER 1 818G--010-515
516 630 001 0220 WASHER 1 818G--010-516
517 630 000 7763 BOLT,HEX-SCT 1 818G--010-517
518 630 069 2938 NUT 1 818G--010-518
519 411 054 6809 NUT HEX 3 1 818G--010-519
520 411 040 6202 SCR PAN 3X10 1 818G--010-520
521 411 054 8506 NUT HEX 4 1 818G--010-521
522 411 162 1505 SCR PAN 4X20 1 818G--010-522
523 630 001 8103 SPRING,TENSION 1 2086 818G--010-523
527 630 000 7619 BOLT,HEX-SCT 4 M4X8
528 630 001 0213 WASHER 4 BW4
529 411 141 2905 WASHER SPR 4 4 SW4
530 630 000 7633 BOLT,HEX-SCT 4 M4X12
MODEL TCM-X110M
0405-001
92
L
コンベア部
L CONVEYOR SECTION

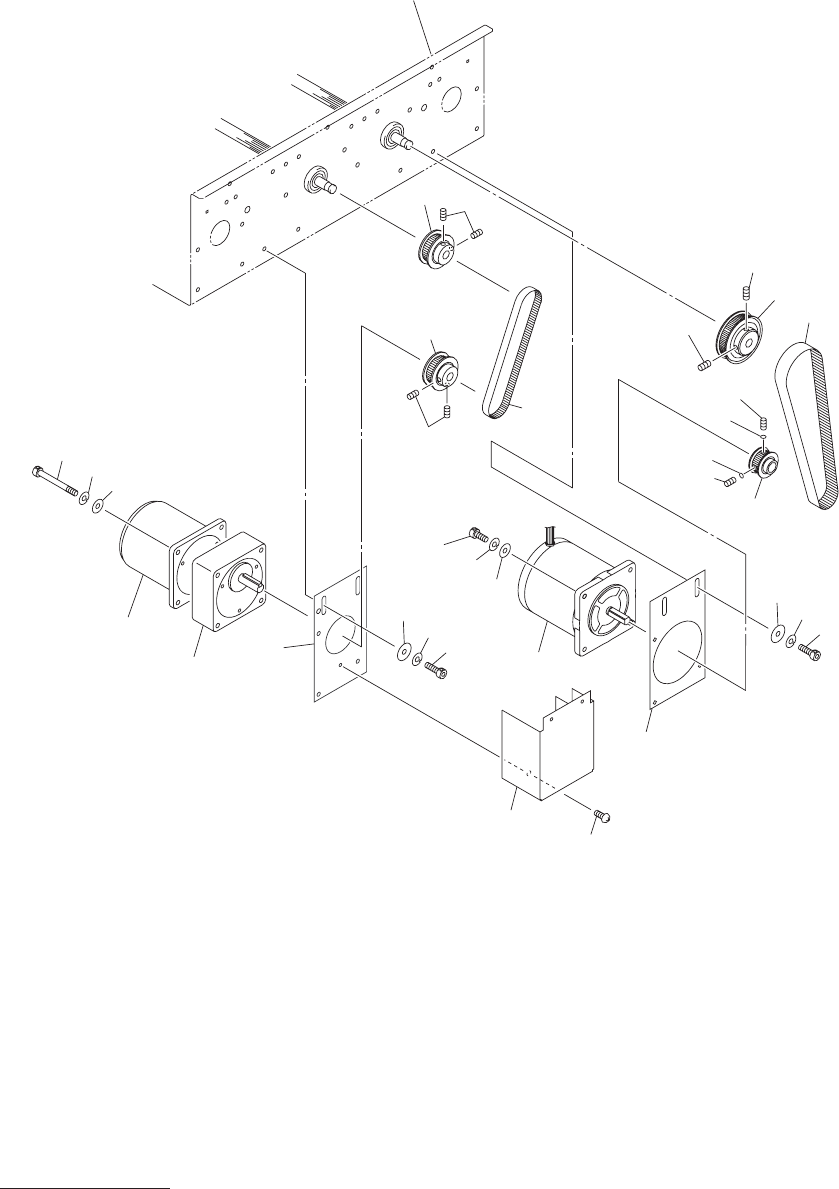

Fig. G-7
コンベアベルト駆動部
Conveyor Belt Driver
