MODEL TCM-X110M
0405-001
262
制御ボックス部
CONTROL BOX SECTION

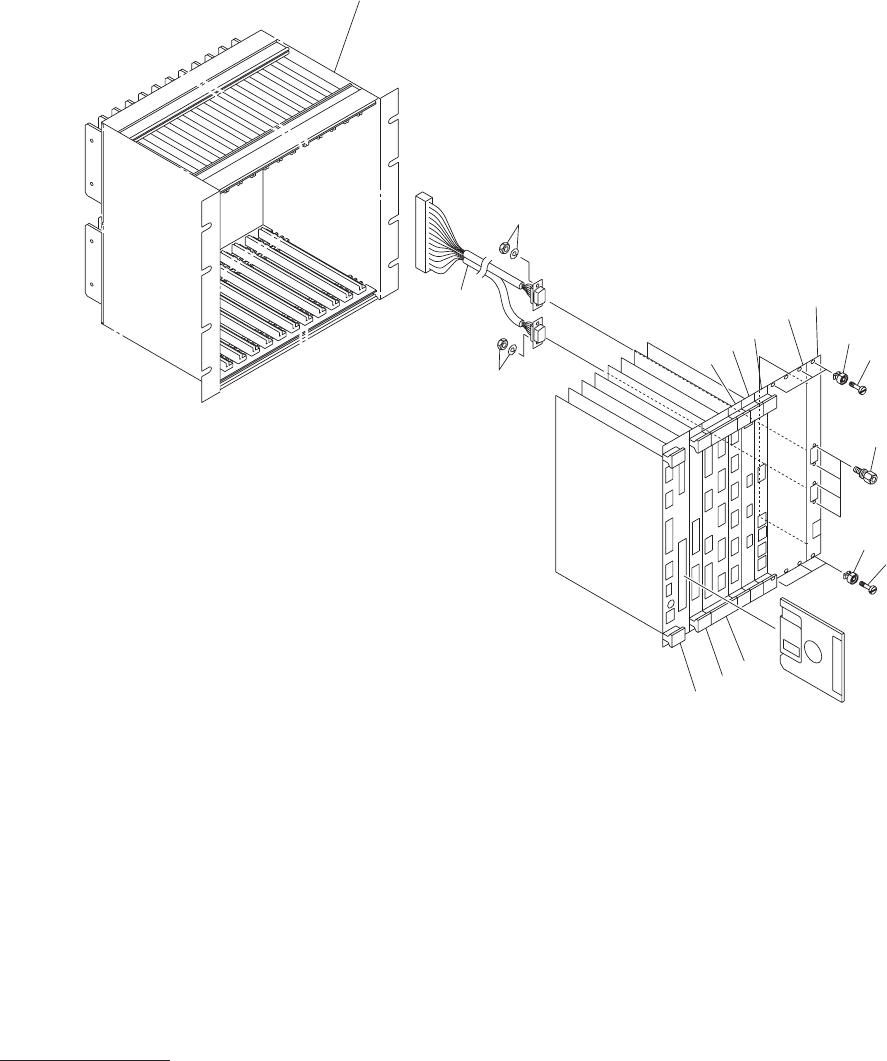

Fig. RH-1
制御基板レイアウト
Control P.C.B. Layout
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
263
RH-1
51 630 085 3681 P.C.B,MOUNT 1 UA60*001*0000 818RH-010-051
52 630 090 1085 P.C.B,MOUNT(P.C.B.) 1 U930*001*0006 818RH-010-052
53 630 121 1312 P.C.B,MOUNT 1 UA58*003*0000 818RH-010-053
54 630 090 1030 P.C.B,MOUNT(P.C.B.) 1 UA59*001*0000 818RH-010-054
55 630 090 1047 P.C.B,MOUNT(P.C.B.) 1 UA57*001*0000 818RH-010-055
56 630 090 1054 P.C.B,MOUNT(P.C.B.) 1 UA51*001*0000 818RH-010-056
57 630 120 8169 P.C.B,MOUNT 1 UA52*001*0001 818RH-010-057
58 410 142 1900 IC LE27C2001F-12Y1 1 818RH-010-058
59 630 029 5139 ACCESSORY,CONN 4 818RH-010-059
61 630 089 0624 COVER 1 818RH-010-061
63 630 093 8470 ASSY,CONNECTOR 1 XCN34,35-XCN33 818RH-010-063
65 630 129 1413 COVER 1 818RH-010-065
98 630 091 4795 ACCESSORY,P.C.B 6 818RH-010-098
99 630 091 4788 ACCESSORY,P.C.B 6 818RH-010-099
MODEL TCM-X110M
0405-001
264
制御ボックス部
CONTROL BOX SECTION

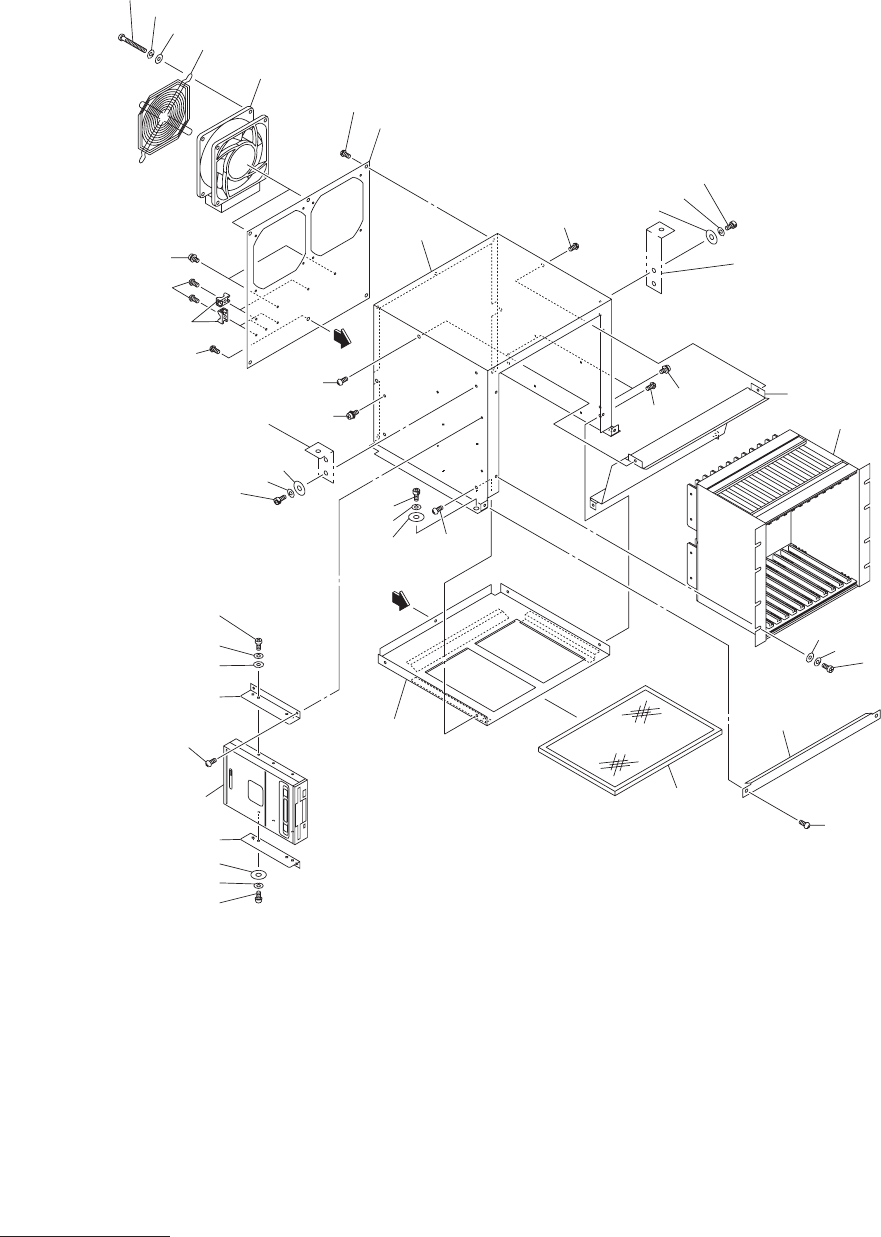

Fig. RH-2
制御ボックス
Control Box
