MODEL TCM-X1 10M 0405-001 94 R コンベア部 R CONVEYOR SECTION Fig. H-1 固定側コンベアシュート Fixed Side Conveyor Chute …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
93
G-7
601 630 096 5032 BRACKET 1 818G--010-601
602 630 006 0409 GEAR,REDUCTION 1 4GN12.5K 818G--010-602
603 630 092 9782 ASSY,MOTOR,REVERSIBLE 1 M3 818G--010-603
604 630 000 7848 BOLT,HEX-SCT 2 818G--010-604
605 411 141 6705 WASHER SPR 5 8 818G--010-605
606 411 141 4107 WASHER V 5X10X1 4 818G--010-606
607 630 001 0220 WASHER 4 818G--010-607
609 630 009 2684 PULLEY,TIMING 2 818G--010-609
610 630 000 8951 SET SCREW 6 818G--010-610
611 630 075 6357 BELT,TIMING 1 818G--010-611
612 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM22(L2CV) 818G--010-612
613 630 000 7763 BOLT,HEX-SCT 6 818G--010-613
614 630 119 7951 PULLEY,TIMING 1 818G--010-614
615 630 008 2296 SET SCREW 2 818G--010-615
616 630 120 2419 BELT,TIMING 1 818G--010-616
620 630 107 0025 PULLEY,TIMING 1 818G--010-620
621 630 119 9290 SHEET 2 818G--010-621
626 630 123 9682 COVER(MOTOR) 1 818G--010-626
627 411 051 2804 SCR TRS 4X8 1 818G--010-627
628 630 120 1948 BRACKET(MOTOR) 1 818G--010-628
MODEL TCM-X110M
0405-001
94
R
コンベア部
R CONVEYOR SECTION

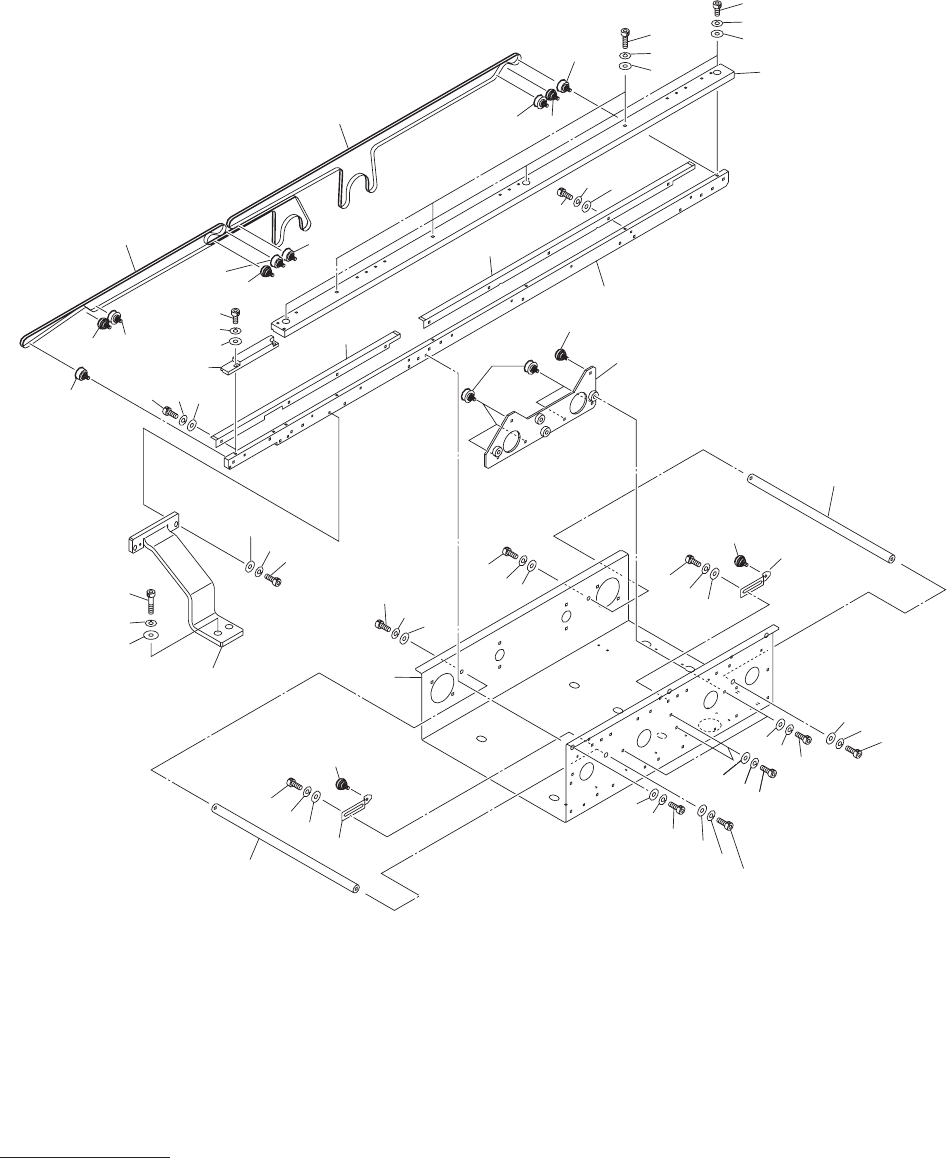

Fig. H-1
固定側コンベアシュート
Fixed Side Conveyor Chute
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
95
H-1
1 630 124 2651 BASE(CONVEYOR R) 1 818H--010-001
2 630 123 6261 PLATE,LOCATE 1 818H--010-104
3 411 141 4107 WASHER V 5X10X1 8 818H--010-105
4 411 141 6705 WASHER SPR 5 8 818H--010-106
5 630 000 7763 BOLT,HEX-SCT 8 818H--010-107
6 630 123 6766 PLATE(MAE) 1 818H--010-102
8 411 141 4305 WASHER V 6X12.5X1.6 7 818H--010-108
9 411 141 3001 WASHER SPR 6 7 818H--010-109
17 630 092 6224 PULLEY,FLAT 4 818H--010-126
18 630 077 4719 GUIDE(MAE 2) 1 818H--010-018
20 630 120 2884 CHUTE(R MAE) 1 818H--010-130
21 630 000 7640 BOLT,HEX-SCT 9 818H--010-123
22 630 000 7886 BOLT,HEX-SCT 7 818H--010-110
23 630 116 5141 PLATE 2 818H--010-124
25 630 120 2891 CHUTE(L MAE) 1 818H--010-133
26 630 092 6231 PULLEY,FLAT 6 818H--010-132
27 630 120 0408 BELT,FLAT 2 818H--010-127
29 630 106 2952 GUIDE(MAE 1) 1 818H--010-121
30 411 141 4008 WASHER V 4X9X0.8 8 818H--010-030
31 411 141 2905 WASHER SPR 4 8 818H--010-031
32 630 000 7664 BOLT,HEX-SCT 3 818H--010-032
33 630 000 7633 BOLT,HEX-SCT 5 818H--010-033
35 630 092 6217 PULLEY,FLAT 7 818H--010-135
37 630 120 1887 STAY 2 818H--010-037
38 630 129 9372 BRACKET 1 818H--010-038
39 411 141 4008 WASHER V 4X9X0.8 2 818H--010-039
40 411 141 2905 WASHER SPR 4 2 818H--010-040
41 630 000 7664 BOLT,HEX-SCT 2 818H--010-041
42 630 001 0220 WASHER 2 818H--010-042
43 411 141 6705 WASHER SPR 5 2 818H--010-043
44 630 000 7794 BOLT,HEX-SCT 2 818H--010-044
45 411 141 5906 WASHER F 4X8X0.8 9 FWS4
46 411 141 2905 WASHER SPR 4 9 SW4
