MODEL TCM-X110M
0405-001
280
機械廻り 1
MISCELLANEOUS PARTS-1

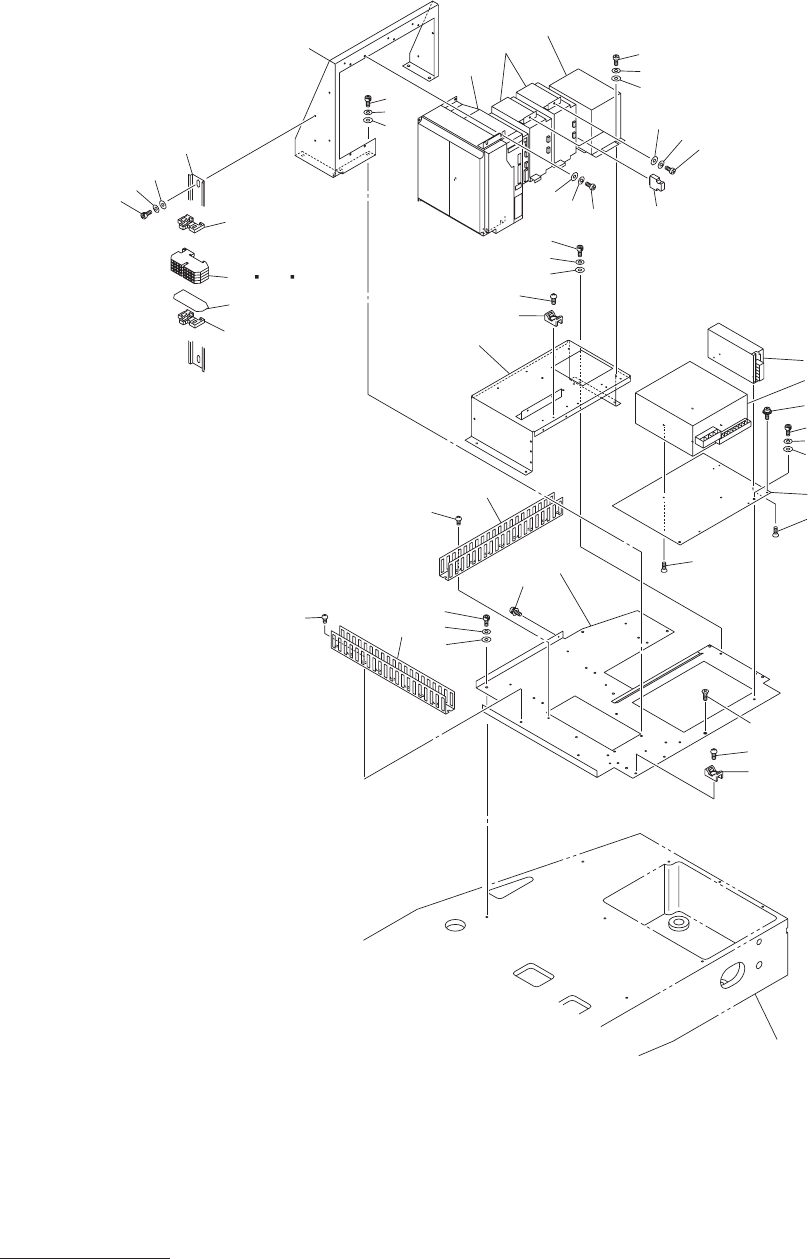

Fig. RL-6

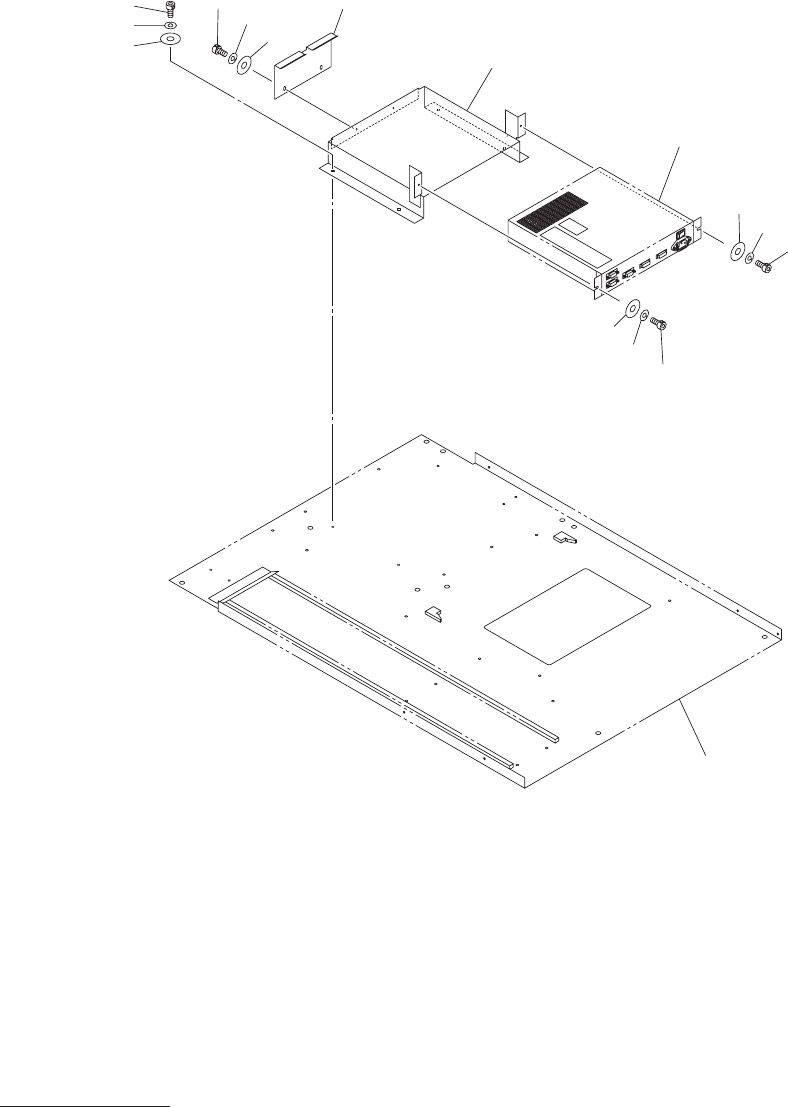

ディスプレイコントローラ取付
Display Controller Mounting
See Fig RL-2
Key No.157
594
595
596
598
599
597
552
551
594
595
596
594
595
596
See Fig.MA-10
Key No.902-05
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
281
RL-6
551 630 115 8839 PLATE 1 818RL-010-551
552 630 109 2065 BRACKET 1 818RL-010-552
594 630 000 7619 BOLT,HEX-SCT 4 818RL-010-594
595 411 141 2905 WASHER SPR 4 4 818RL-010-595
596 630 001 0213 WASHER 4 818RL-010-596
597 630 000 7756 BOLT,HEX-SCT 4 818RL-010-597
598 411 141 6705 WASHER SPR 5 4 818RL-010-598
599 630 001 0220 WASHER 4 818RL-010-599
MODEL TCM-X110M
0405-001
282
機械廻り
2 MISCELLANEOUS PARTS-2
Fig. RM-1
H
、
CZ
、
MZ
軸モータドライバ
H,CZ,MZ Axis Motor Driver
