Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10M 0405-001 41 3 41 1 141 3209 WASHER SPR 10 4 818E--010-003 4 630 001 0251 W ASHER 4 818E--010-004 5 630 123 7206 BASE(R) 1 818E--010-005 6 630 000 8159 BOL…
MODEL TCM-X110M
0405-001
40
6
4
3
39
41
37
40
13
14
12
5
15
16
17
15
16
17
17
16
15
17
16
15
39
40
41
31
13
14
42
43
44
14
13
31
11
26
24
23
39
40
41
36
6
3
4
36
39
40
41
38
12
14
13
18
31
13
33
21
18
28
29
28
29
27
中間ベース部
MIDDLE BASE SECTION
Fig. E-1
中間メインベース
Middle Main Base
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
41
3 411 141 3209 WASHER SPR 10 4 818E--010-003
4 630 001 0251 WASHER 4 818E--010-004
5 630 123 7206 BASE(R) 1 818E--010-005
6 630 000 8159 BOLT,HEX-SCT 4 818E--010-006
11 630 093 3864 SUPPORT 1 818E--010-011
12 630 000 7923 BOLT,HEX-SCT 4 818E--010-012
13 411 141 3001 WASHER SPR 6 11 818E--010-013
14 630 001 0237 WASHER 8 818E--010-014
15 630 000 7770 BOLT,HEX-SCT 8 818E--010-015
16 411 141 6705 WASHER SPR 5 8 818E--010-016
17 630 001 0220 WASHER 8 818E--010-017
18 630 117 0305 SUPPORT 1 818E--010-018
21 630 117 0640 PIPE(DUCT) 1 818E--010-021
23 630 123 7213 BASE(L) 1 818E--010-023
24 630 089 6916 SUPPORT 1 818E--010-024
26 630 089 2901 SUPPORT 1 818E--010-026
27 630 117 0657 PIPE(P2) 1 818E--010-027
28 630 114 9028 MECH PARTS(RUBBER GASKETS 2 818E--010-028
29 630 120 0477 BELT,FLAT 2 818E--010-029
31 630 000 7916 BOLT,HEX-SCT 7 818E--010-031
33 630 001 0237 WASHER 3 818E--010-033
36 630 112 3295 COVER 2 818E--010-036
37 630 112 3264 COVER 1 818E--010-037
38 630 120 5571 COVER 1 818E--010-038
39 630 000 7749 BOLT,HEX-SCT 12 818E--010-039
40 411 141 6705 WASHER SPR 5 12 818E--010-040
41 411 141 4107 WASHER V 5X10X1 12 818E--010-041
42 630 000 7862 BOLT,HEX-SCT 2 818E--010-042
43 411 141 3001 WASHER SPR 6 2 818E--010-043
44 411 141 4305 WASHER V 6X12.5X1.6 2 818E--010-044
E-1
MODEL TCM-X110M
0405-001
42
中間ベース部
MIDDLE BASE SECTION

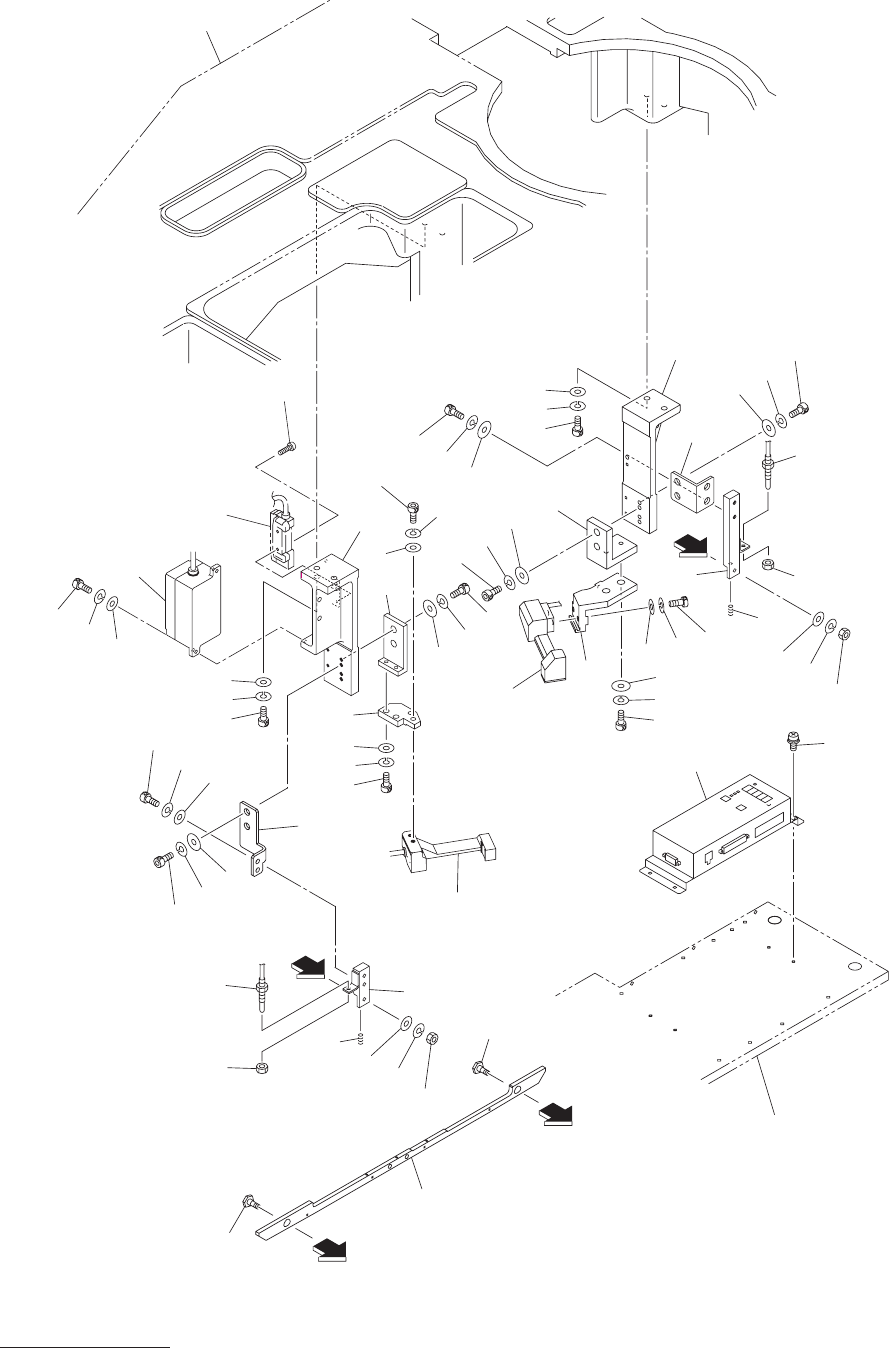

Fig. E-2
部品姿勢検出部、ノズル検出部
Component Posture Detector
Nozzle Detector
