Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
21
1 630 127 1095 GUIDE,LINEAR 2 818C--010-001
2 630 000 7893 BOLT,HEX-SCT 112 818C--010-002
5 630 120 5984 MOTOR,AC-SERVO 5 818C--010-005
7 411 179 5107 BOLT HEX-SCT 10X20 138 818C--010-007
8 630 085 9058 MECH PARTS (CAP) 71 818C--010-008
9 630 127 1101 BASE 2 818C--010-009
10 630 118 2025 MOTOR,AC-SERVO 2 MSVM2(F1),MSVM3(F2),#B0340177
818C--010-010
11 630 127 1118 BASE 2 818C--010-011
12 630 118 2018 MOTOR,AC-SERVO 2 MSVM4(F3),MSVM5(F4),#B0340176
818C--010-012
13 411 141 4503 WASHER V 8X17X1.6 64 818C--010-013
14 411 141 3100 WASHER SPR 8 64 818C--010-014
15 630 000 8029 BOLT,HEX-SCT 64 818C--010-015
16 630 127 1125 PLATE 1 818C--010-016
17 630 127 1132 PLATE 1 818C--010-017
19 630 034 8743 SHOCK ABSORBER 2 818C--010-019
20 411 141 4800 WASHER V 12X24X2.5 2 818C--010-020
21 630 127 1149 PLATE 1 818C--010-021
22 630 127 1156 PLATE 1 818C--010-022
23 630 127 4555 WASHER F 10X18X2 8 818C--010-023
24 630 127 4573 WASHER SPR 10 8 818C--010-024
25 630 127 2702 BOLT,HEX-SCT 6 818C--010-025
26 630 107 7093 WASHER 4 818C--010-026
27 630 116 4410 BOLT,HEX-SCT 4 818C--010-027
28 411 141 6309 WASHER F 10X18X2 16 818C--010-028
29 411 141 3209 WASHER SPR 10 16 818C--010-029
30 630 012 1704 BOLT,HEX-SCT 16 818C--010-030
31 411 141 6002 WASHER F 6X11.5X1.6 40 818C--010-031
32 411 141 3001 WASHER SPR 6 40 818C--010-032
33 630 000 7923 BOLT,HEX-SCT 40 818C--010-033
C-1
MODEL TCM-X110M
0405-001
22
115
11
6
11
4
11
2
11
3
11
0
111
109
108
11
0
111
109
108
103
104
102
101
105
106
107
108
11
0
111
109
108
11
0
111
109
108
11
0
111
109
115
11
6
11
4
11
2
11
3
103
104
102
101
105
106
107
108
11
0
111
109
108
11
0
111
109
128
126
127
120
11
9
125
128
126
127
128
126
127
125
124
122
121
11
8
11
9
120
123
108
11
0
111
109
See Fig.L-1
Key No.9

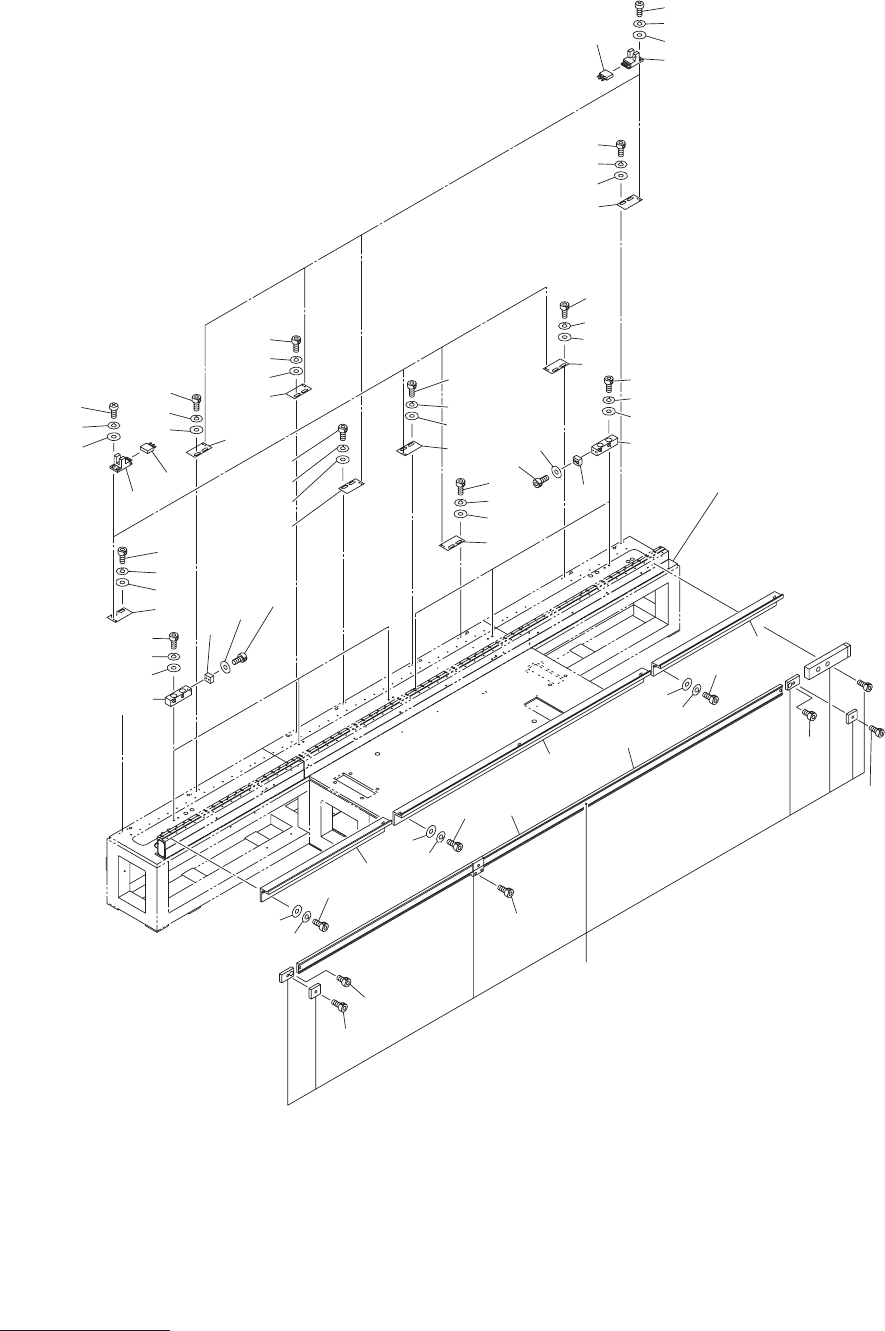

フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-2
リニアスケール
Linear Scale
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
23
101 630 117 6819 BLOCK 6 818C--010-101
102 411 141 6309 WASHER F 10X18X2 12 818C--010-102
103 411 141 3209 WASHER SPR 10 12 818C--010-103
104 630 000 8128 BOLT,HEX-SCT 12 818C--010-104
105 630 126 4400 MECH PARTS 6 818C--010-105
106 411 141 5906 WASHER F 4X8X0.8 12 818C--010-106
107 630 000 7640 BOLT,HEX-SCT 12 818C--010-107
108 630 122 7757 BRACKET 8 818C--010-108
109 411 141 4107 WASHER V 5X10X1 16 818C--010-109
110 411 141 6705 WASHER SPR 5 16 818C--010-110
111 630 000 7756 BOLT,HEX-SCT 16 818C--010-111
112 630 069 0545 SENSOR,PHOTO 8 BPH20-27,EE-SX674 818C--010-112
113 630 000 0269 SENSOR,PHOTO(CONNECTOR) 8 EE-1001 818C--010-113
114 411 088 9005 WASHER F 3X6X0.5 16 818C--010-114
115 411 086 4408 WASHER SPR 3 16 818C--010-115
116 411 041 8908 SCR PAN 3X6 16 818C--010-116
118 630 127 1170 ENCODER 1 818C--010-118
119 630 093 8692 BOLT 2 818C--010-119
120 630 000 7640 BOLT,HEX-SCT 2 818C--010-120
121 630 000 7503 BOLT,HEX-SCT 3 818C--010-121
122 630 099 6784 MECH PARTS(SCALE HOLDER) 1 818C--010-122
123 630 127 1187 MECH PARTS(SCALE HOLDER) 2 818C--010-123
124 630 108 9683 SUPPORT 1 818C--010-124
125 630 127 1194 SUPPORT 2 818C--010-125
126 411 141 3902 WASHER V 3X7X0.5 7 818C--010-126
127 411 141 2806 WASHER SPR 3 7 818C--010-127
128 630 000 7527 BOLT,HEX-SCT 7 818C--010-128
C-2
