MODEL TCM-X1 10M 0405-001 86 L コンベア部 L CONVEYOR SECTION Fig. G-4 コンベア幅センサ Conveyor Width Limit Sensor …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
85
G-3
201 630 119 9245 COVER 1 818G--010-201
202 411 051 1708 SCR TRS 4X6 4 818G--010-202
251 630 103 7554 RELAY 2 KSSR1,KSSR2 818G--010-251
252 630 118 7280 TERMINAL 1 818G--010-252
258 411 113 1400 SCR PAN 4X6 8 818G--010-258
259 411 008 1706 WASHER SPR 4 8 818G--010-259
260 411 119 2104 WASHER V 4X9X0.8 8 818G--010-260
261 630 103 7578 COVER 2 818G--010-261
270 630 119 9276 BRACKET 1 818G--010-270
271 411 042 3001 SCR PAN 4X10 4 818G--010-271
272 411 008 1706 WASHER SPR 4 4 818G--010-272
273 411 119 2104 WASHER V 4X9X0.8 4 818G--010-273
274 630 000 7749 BOLT,HEX-SCT 4 818G--010-274
275 411 141 6705 WASHER SPR 5 4 818G--010-275
276 411 141 4107 WASHER V 5X10X1 4 818G--010-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 818G--010-281
282 411 040 6202 SCR PAN 3X10 4 818G--010-282
283 411 086 4408 WASHER SPR 3 4 818G--010-283
284 411 119 1909 WASHER V 3X7X0.5 4 818G--010-284
285 411 040 6202 SCR PAN 3X10 2 818G--010-285
286 411 086 4408 WASHER SPR 3 2 818G--010-286
287 411 088 9005 WASHER F 3X6X0.5 2 818G--010-287
MODEL TCM-X110M
0405-001
86
L
コンベア部
L CONVEYOR SECTION

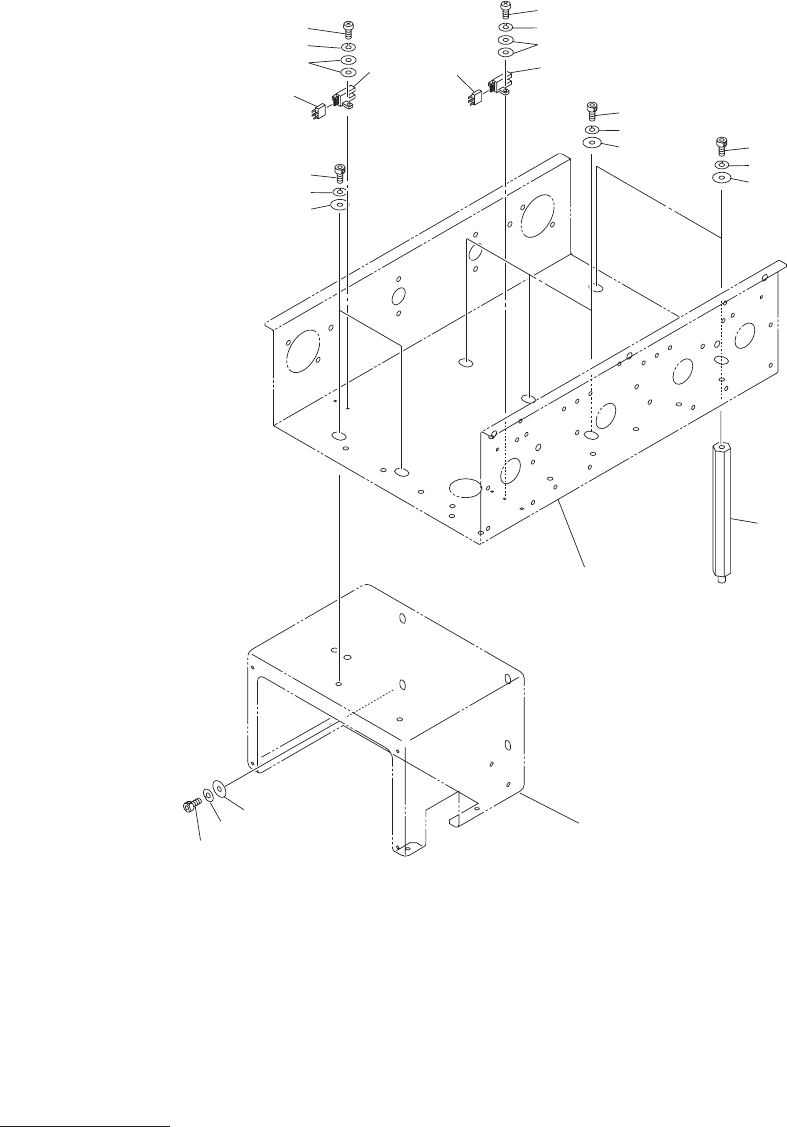

Fig. G-4
コンベア幅センサ
Conveyor Width Limit Sensor
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
87
G-4
302 630 032 5287 SENSOR,PHOTO 2 BPH77,BPH78,EE-SX672
818G--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 818G--010-303
304 411 088 9005 WASHER F 3X6X0.5 8 818G--010-304
305 411 086 4408 WASHER SPR 3 4 818G--010-305
306 411 040 7803 SCR PAN 3X12 4 818G--010-306
310 630 001 0237 WASHER 7 818G--010-310
311 411 141 3001 WASHER SPR 6 7 818G--010-311
312 630 000 7886 BOLT,HEX-SCT 7 818G--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 818G--010-314
316 630 123 6575 BRACKET(TB) 1 818G--010-316
317 630 001 0237 WASHER 4 818G--010-317
318 630 000 7893 BOLT,HEX-SCT 4 818G--010-318
319 411 141 3001 WASHER SPR 6 4 818G--010-319
320 630 049 6123 STAY 2 818G--010-320
