MODEL TCM-X1 10M 0405-001 30 …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
29
401 630 114 7994 PLATE 4 818C--010-401
402 411 141 4107 WASHER V 5X10X1 8 818C--010-402
403 411 141 6705 WASHER SPR 5 8 818C--010-403
404 630 000 7787 BOLT,HEX-SCT 8 818C--010-404
405 630 093 3956 ENCODER 4 818C--010-405
406 630 099 6166 WASHER 8 818C--010-406
407 411 008 1706 WASHER SPR 4 8 818C--010-407
408 630 000 7619 BOLT,HEX-SCT 8 818C--010-408
409 630 119 8378 ENCODER 4 818C--010-409
410 411 119 2104 WASHER V 4X9X0.8 8 818C--010-410
411 411 008 1706 WASHER SPR 4 8 818C--010-411
412 411 043 5004 SCR PAN 4X8 8 818C--010-412
413 630 116 2614 BRACKET 4 818C--010-413
414 411 141 4008 WASHER V 4X9X0.8 8 818C--010-414
415 411 141 2905 WASHER SPR 4 8 818C--010-415
416 630 000 7619 BOLT,HEX-SCT 8 818C--010-416
C-5
MODEL TCM-X110M
0405-001
30

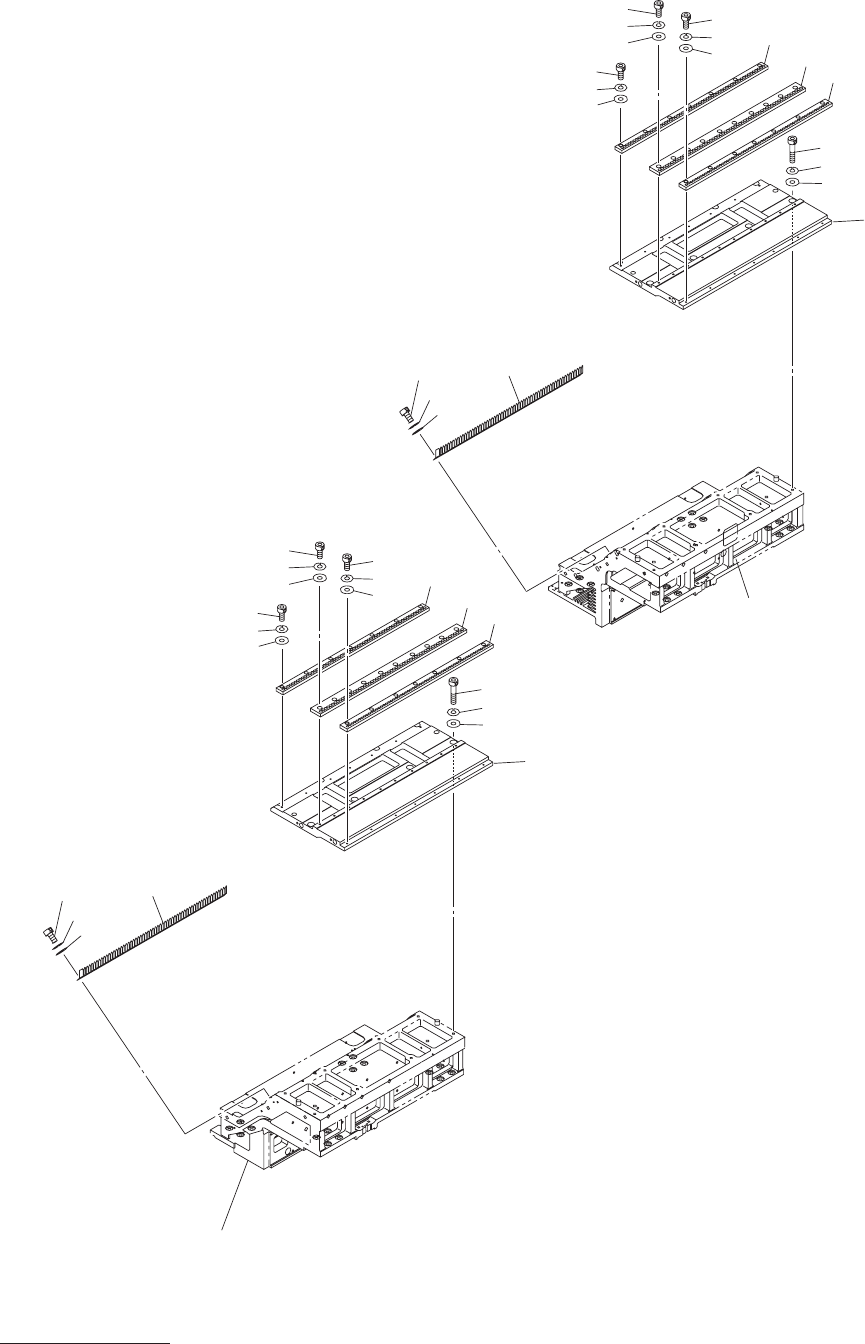

フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-6
フィーダキャリッジ
Feeder Carriage
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
31
502 630 096 2185 BASE 4 818C--010-502
503 411 141 4503 WASHER V 8X17X1.6 32 818C--010-503
504 411 141 3100 WASHER SPR 8 32 818C--010-504
505 630 000 8029 BOLT,HEX-SCT 32 818C--010-505
506 630 096 2192 PLATE 4 818C--010-506
507 411 141 4008 WASHER V 4X9X0.8 28 818C--010-507
508 411 141 2905 WASHER SPR 4 28 818C--010-508
509 630 000 7633 BOLT,HEX-SCT 28 818C--010-509
510 630 096 2208 PLATE 4 818C--010-510
511 411 141 4107 WASHER V 5X10X1 40 818C--010-511
512 411 141 6705 WASHER SPR 5 40 818C--010-512
513 630 000 7756 BOLT,HEX-SCT 40 818C--010-513
514 630 096 2215 PLATE 4 818C--010-514
515 411 141 4008 WASHER V 4X9X0.8 28 818C--010-515
516 411 141 2905 WASHER SPR 4 28 818C--010-516
517 630 000 7633 BOLT,HEX-SCT 28 818C--010-517
527 630 096 2222 SUPPORT 4 818C--010-527
528 411 141 4107 WASHER V 5X10X1 16 818C--010-528
529 411 141 6705 WASHER SPR 5 16 818C--010-529
530 630 000 7756 BOLT,HEX-SCT 16 818C--010-530
C-6
