MODEL TCM-X1 10M 0405-001 88 L コンベア部 L CONVEYOR SECTION Fig. G-5 コンベア幅駆動部 Conveyor Width Control Driver …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
87
G-4
302 630 032 5287 SENSOR,PHOTO 2 BPH77,BPH78,EE-SX672
818G--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 818G--010-303
304 411 088 9005 WASHER F 3X6X0.5 8 818G--010-304
305 411 086 4408 WASHER SPR 3 4 818G--010-305
306 411 040 7803 SCR PAN 3X12 4 818G--010-306
310 630 001 0237 WASHER 7 818G--010-310
311 411 141 3001 WASHER SPR 6 7 818G--010-311
312 630 000 7886 BOLT,HEX-SCT 7 818G--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 818G--010-314
316 630 123 6575 BRACKET(TB) 1 818G--010-316
317 630 001 0237 WASHER 4 818G--010-317
318 630 000 7893 BOLT,HEX-SCT 4 818G--010-318
319 411 141 3001 WASHER SPR 6 4 818G--010-319
320 630 049 6123 STAY 2 818G--010-320
MODEL TCM-X110M
0405-001
88
L
コンベア部
L CONVEYOR SECTION

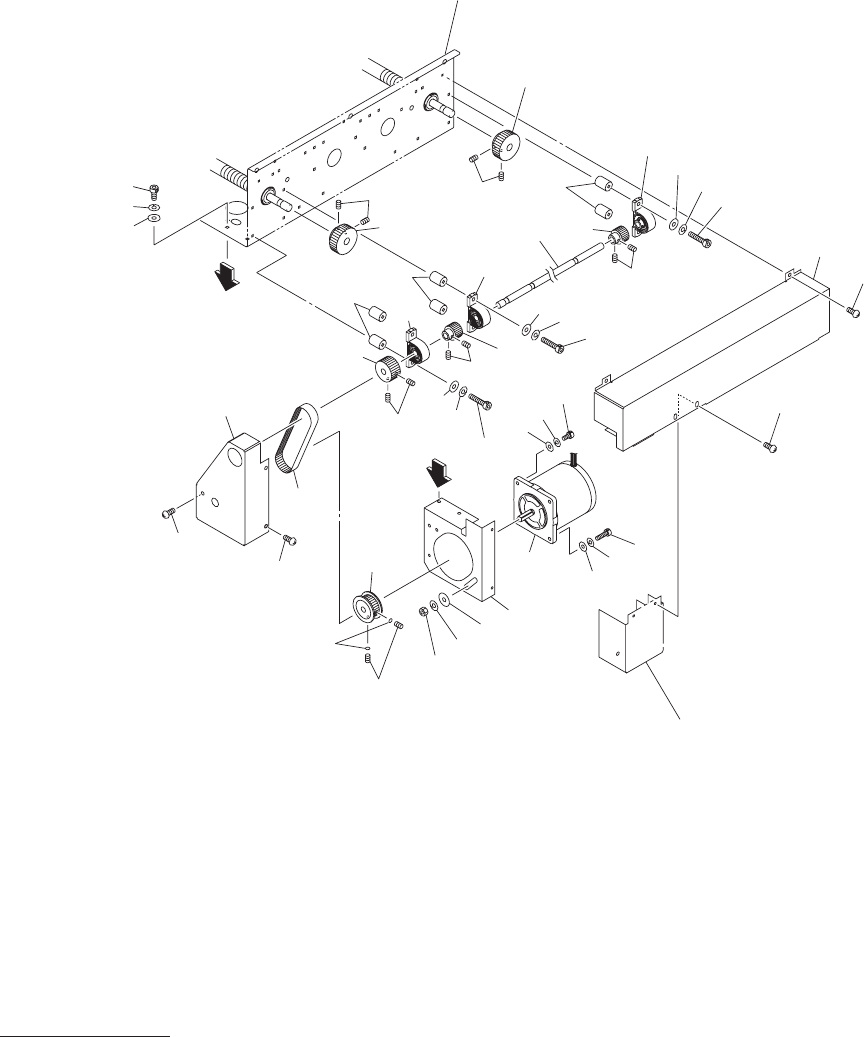

Fig. G-5
コンベア幅駆動部
Conveyor Width Control Driver
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
89
G-5
401 630 116 4434 GEAR 2 818G--010-401
402 630 000 8951 SET SCREW 4 818G--010-402
403 630 116 4977 SHAFT 1 818G--010-403
404 630 116 4427 GEAR 2 818G--010-404
405 630 008 2296 SET SCREW 4 818G--010-405
406 630 001 1890 BEARING,UNIT 3 UP000 818G--010-406
407 630 116 5097 COLLAR 6 818G--010-407
408 411 141 4107 WASHER V 5X10X1 6 818G--010-408
409 411 141 6705 WASHER SPR 5 6 818G--010-409
410 630 000 7770 BOLT,HEX-SCT 6 818G--010-410
411 630 056 3924 PULLEY,TIMING 1 818G--010-411
412 630 000 8951 SET SCREW 2 818G--010-412
413 630 119 9443 BRACKET(MOTOR) 1 818G--010-413
414 411 141 4107 WASHER V 5X10X1 2 818G--010-414
415 411 141 6705 WASHER SPR 5 2 818G--010-415
416 630 000 7749 BOLT,HEX-SCT 2 818G--010-416
417 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM16(LCVW) 818G--010-417
418 411 141 4107 WASHER V 5X10X1 2 818G--010-418
419 411 141 6705 WASHER SPR 5 2 818G--010-419
420 630 000 7763 BOLT,HEX-SCT 1 818G--010-420
421 630 000 7787 BOLT,HEX-SCT 1 818G--010-421
422 630 001 0220 WASHER 1 818G--010-422
423 411 141 6705 WASHER SPR 5 1 818G--010-423
424 411 141 0505 NUT HEX 5 1 818G--010-424
425 630 118 1691 PULLEY,TIMING 1 818G--010-425
426 630 000 8951 SET SCREW 2 818G--010-426
427 630 048 9668 BELT,TIMING 1 818G--010-427
428 630 077 4658 COVER(L) 1 818G--010-428
429 411 051 1708 SCR TRS 4X6 3 818G--010-429
430 630 119 5407 SHEET 2 818G--010-430
432 630 106 1122 COVER(L) 1 818G--010-432
433 411 051 1708 SCR TRS 4X6 4 818G--010-433
