P-0237-001.pdf - 第27页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10M 0405-001 25 201 630 127 1330 MECH P ARTS (CABLEVEYOR) 4 818C--010-201 202 41 1 140 8106 SCR TRS 5X16 16 818C--010-202 203 41 1 088 1702 WASHER V 5X10X1 16…
MODEL TCM-X110M
0405-001
24
フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-3
ケーブルベア
Cable bearer
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
25
201 630 127 1330 MECH PARTS (CABLEVEYOR) 4 818C--010-201
202 411 140 8106 SCR TRS 5X16 16 818C--010-202
203 411 088 1702 WASHER V 5X10X1 16 818C--010-203
204 411 008 2109 WASHER SPR 5 16 818C--010-204
205 411 118 8503 NUT HEX 5 16 818C--010-205
206 411 140 8106 SCR TRS 5X16 16 818C--010-206
207 411 088 1702 WASHER V 5X10X1 16 818C--010-207
208 411 008 2109 WASHER SPR 5 16 818C--010-208
209 411 118 8503 NUT HEX 5 16 818C--010-209
210 630 127 1217 BRACKET 2 818C--010-210
211 630 120 9883 BRACKET 3 818C--010-211
212 630 001 0220 WASHER 10 818C--010-212
213 411 141 6705 WASHER SPR 5 10 818C--010-213
214 630 000 7763 BOLT,HEX-SCT 10 818C--010-214
216 630 127 1231 GUIDE 4 818C--010-216
218 630 127 1248 GUIDE 1 818C--010-218
219 630 122 2738 GUIDE 1 818C--010-219
220 630 127 1255 GUIDE 1 818C--010-220
221 630 122 2752 GUIDE 1 818C--010-221
223 411 140 8007 SCR TRS 5X6 16 818C--010-223
224 630 075 2755 MECH PARTS(GROMMETS) 8 818C--010-224
226 630 105 1130 MECH PARTS(RUBBER) 4 818C--010-226
227 630 105 1147 MECH PARTS(RUBBER) 2 818C--010-227
228 630 127 1262 COVER 1 818C--010-228
229 630 127 1279 COVER 1 818C--010-229
230 411 051 1708 SCR TRS 4X6 16 818C--010-230
232 630 127 1286 MECH PARTS(RUBBER) 2 818C--010-232
C-3
MODEL TCM-X110M
0405-001
26
フィーダキャリッジ部
FEEDER CARRIAGE SECTION

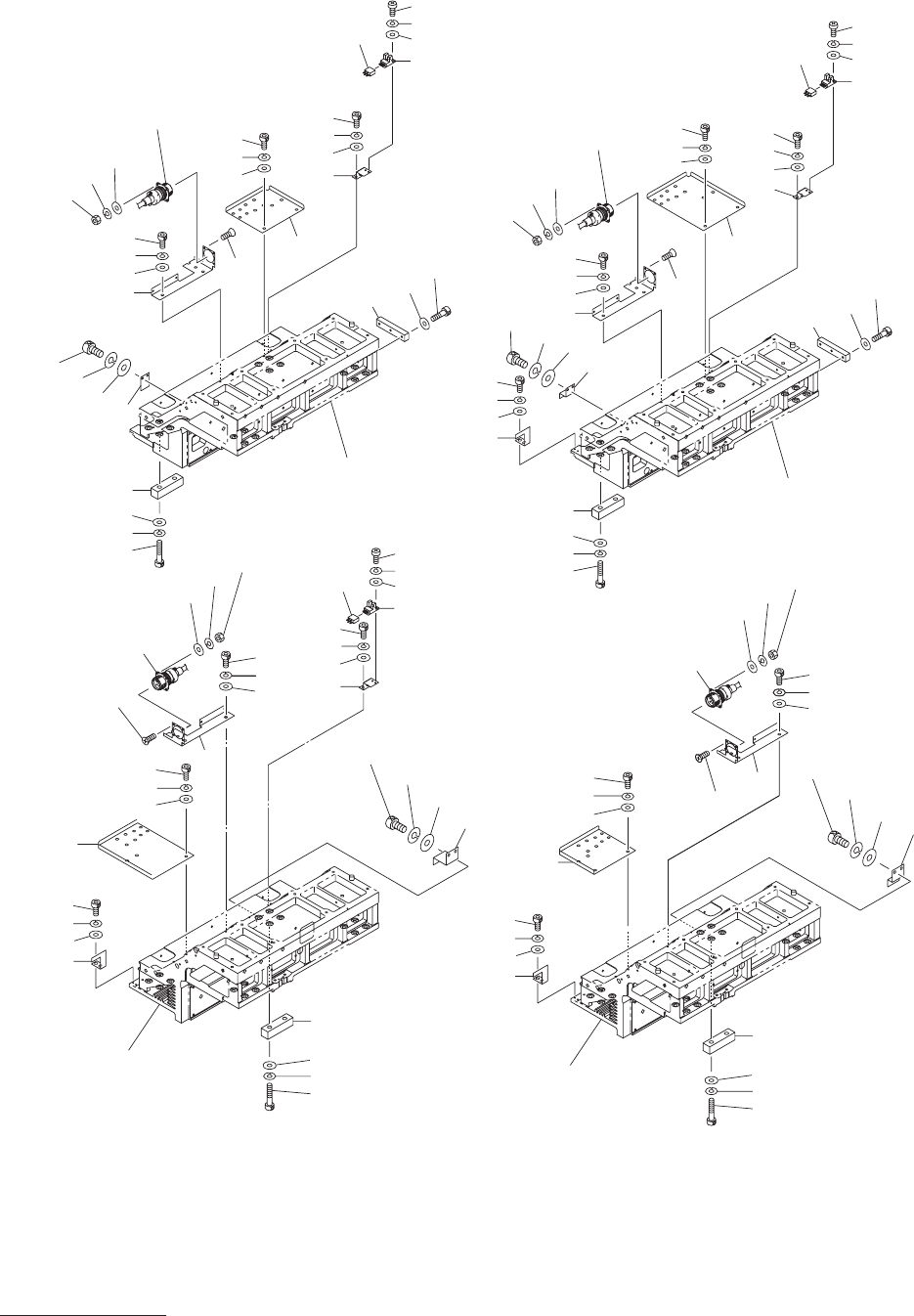

Fig. C-4
フィーダ軸センサ
Feeder Axis Limit Sensors
