1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
10
1.7 Hardware-Installation
1
Die Tiefenschärfe des Cognex-Scanners beträgt 16 mm. Deshalb muß der Leseabstand nicht ex-
akt 40 mm für oben bzw. 65 mm für unten eingestellt werden (variiert je nach Einbauwinkel und
Maschinentyp). 1
Verlegen Sie die Kabel so, daß sie bei der Breitenverstellung nicht beschädigt werden bzw. den
Leiterplatten-Transport nicht behindern. 1
1
Der Einbau wird Ihnen an einer X4 mit Einfachtransport - rechts - gezeigt. Der Einbau in eine Dop-
peltransportmaschine bzw. in einen anderen Maschinentyp erfolgt analog. 1
o Fahren Sie den Bestückautomat herunter und schalten Sie ihn am Hauptschalter aus.
o Montieren Sie den Cognex Scanner mit jeweils 2 Unterlegscheiben Ø 7,0 mm und
2 M3 x 5 mm. Führen Sie hierfür die Ø 7,0 mm Unterlegscheibe über das Gewinde und schrau-
ben Sie den Scanner an dem Haltewinkel fest.
1
Montage des Scanners
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 06/2008
11
o Stellen Sie je nach Maschinentyp bzw. nach der Winkeleinstellung 0° - 15° den Fokus des
Scanners (40 mm oder 65 mm) ein. Halten Sie hierfür den Winkel mit dem Scanner an die ent-
sprechende Einbauposition und messen den Abstand mit einem Maßband.
Öffnen Sie hierzu die 4 Schrauben von der Objektivabdeckung und stellen den entsprechen-
den Leseabstand zur LP- Oberfläche ein. Befestigen Sie anschließend die Abdeckung wieder
mit den 4 Schrauben.
1

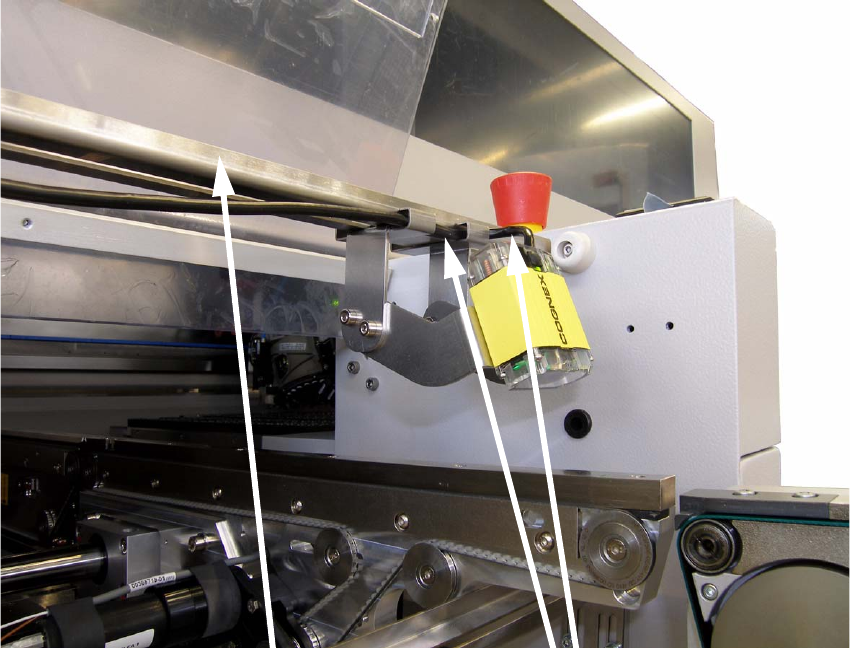

o Montieren Sie den Haltewinkel mit jeweils 2 Kabelführungen, 2 Unterlegescheiben und 2 Rän-
delmuttern an der Montageschiene.
1
1
o Verlegen Sie das Anschlusskabel des Scanners an der Außenseite der Montageschiene bei
HS-60 zur rechten Maschinenseite, bei HF- / X-Serie zur linken Maschinenseite.
Fixieren Sie das Kabel mit einer weiteren Kabelführung.
o Verbinden Sie das Anschlusskabel des Scanners mit dem Schnittstellenkabel.
1
Montageschiene
Kabelführung
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
12

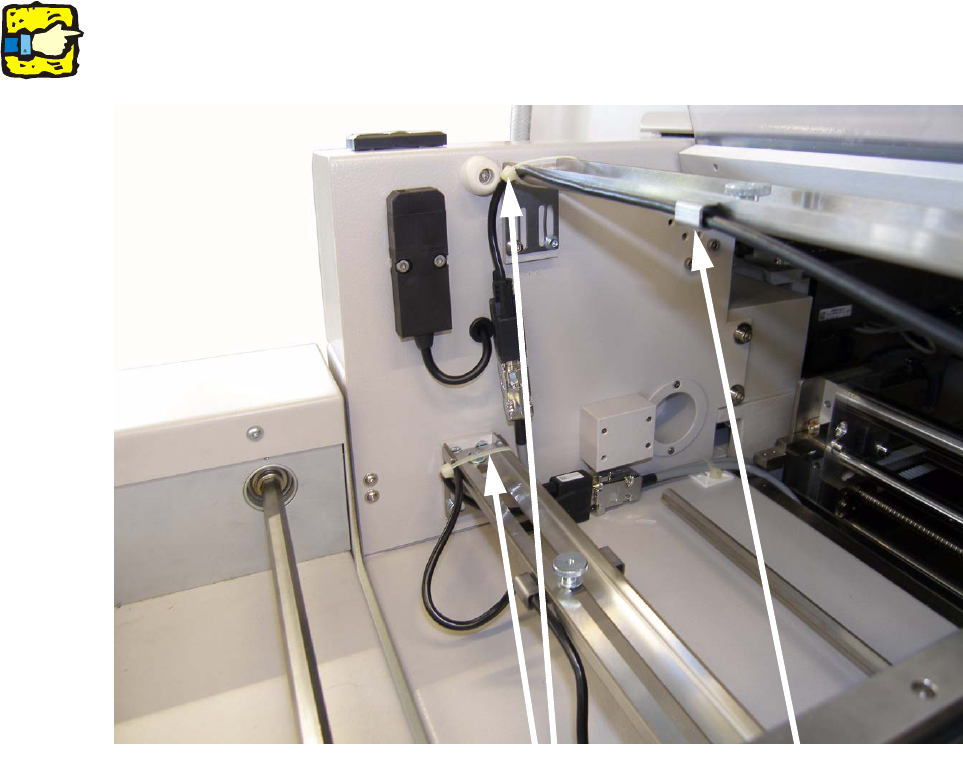

o Fixieren Sie das Anschlusskabel des Scanners mit einem Kabelbinder an der Montageschiene
an der linken Maschinenseite.
1
Achten Sie darauf, dass der Scanner über die ganze Breite verschoben werden kann. 1
1
1
1
1
1
1
1
1
1
1
1
Kabelbinder
Kabelführung
