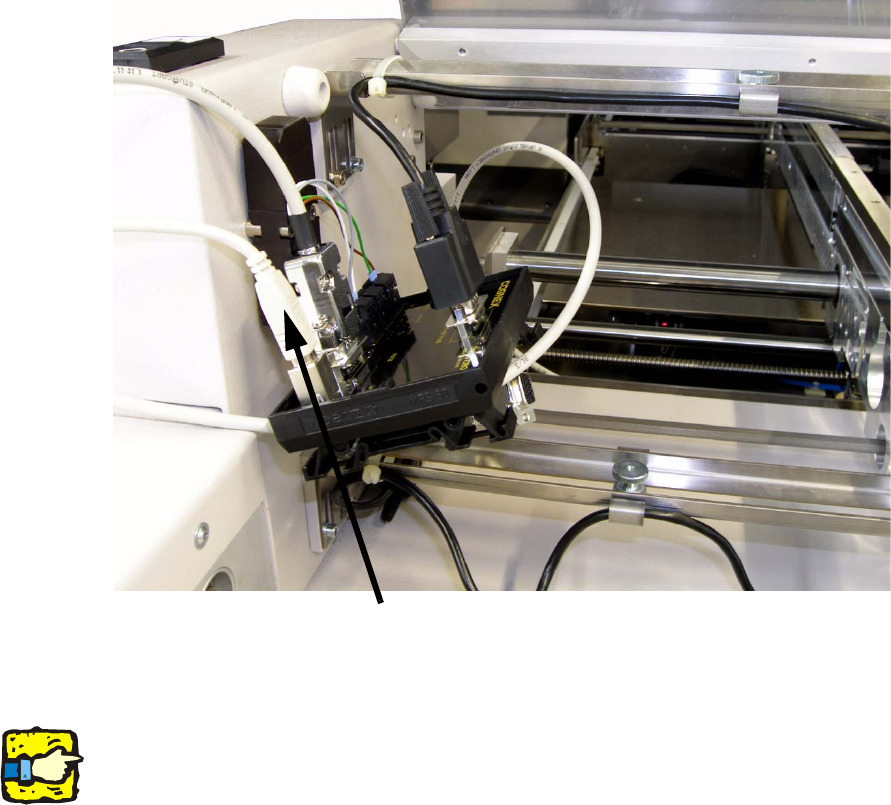

o Verbinden Sie das Ende des Adapterkabels, das von der Dataman I/O Box kommt mit dem ent-
sprechenden Anschluss auf der Barcode-Verteilerleiste.
1
o Stecken Sie, wenn nicht schon geschehen, das USB Kabel an der Dataman I/O Box an.
1
1
1
Wird der Scanner über die I/O Box betrieben, kommt es aufgrund der RS232 Schnittstelle zu Lauf-
zeitverzögerungen und zur Fehlermeldung auf der Stationsoberflächen. Trennen Sie nach Been-
digung der Einstellung die Verbindung vom Scanner zu Ihrem Computer! 1
o Schalten Sie den Bestückautomaten ein.
o Verbinden Sie das andere Ende des USB-Kabels mit einem Rechner, auf dem das Programm
für die Scanner-Software installiert ist. Das Programm „DataMan 3.x Software“ kann von der
CD oder unter http://www.cognex.com heruntergeladen werden. Bitte folgen Sie dann der In-
stallationsanleitung.
USB-Kabel
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 06/2008
19
o Öffnen Sie das Programm. Es erscheint folgendes Startmenü:
1
1

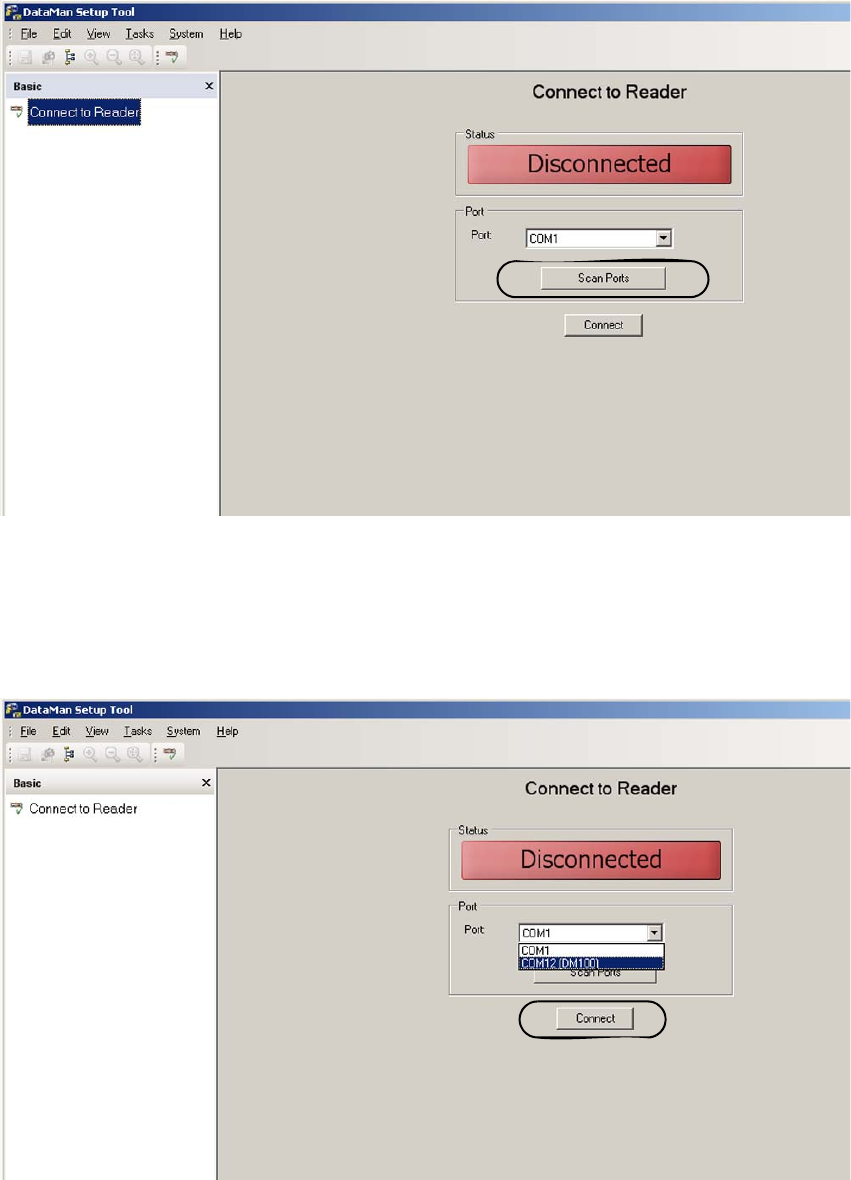

o Klicken Sie auf „ScanPorts“ und wählen Sie dann über das Pulldown Menü den COM An-
schluss aus, wo DM100 dahinter steht und klicken auf „Connect“. Die Software verbindet sich
mit dem Scanner.
1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
20

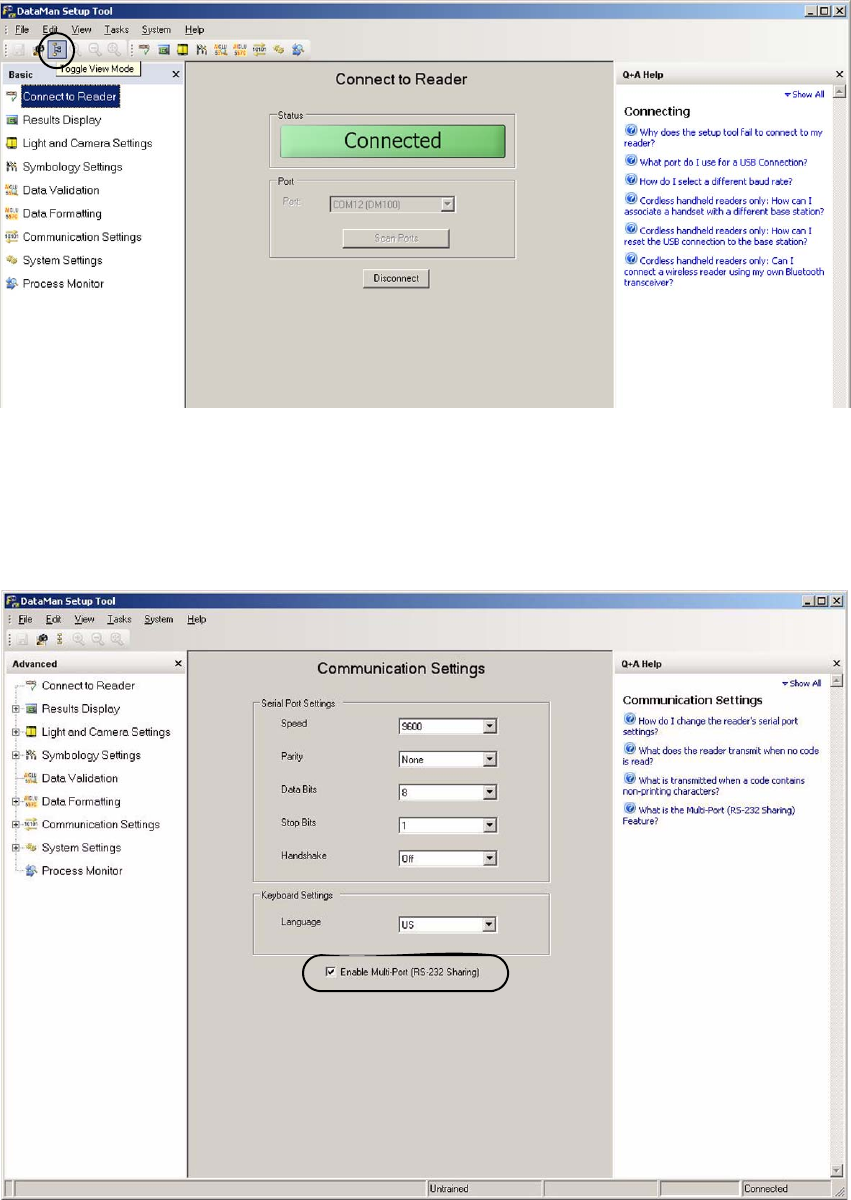

o Über den Toggle View Mode können Sie sich die Baum Struktur anzeigen lassen.
1
1
o Stellen Sie in der Ansicht „Communication Settings“ erstmals folgende Parameter ein.
Wenn mehr als ein Scanner abgeschlossen ist, muß der Haken bei "Enables Multi-Port
(RS 232 - Sharing)" aktiviert sein.
1
