1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
6
1.3 Restriktionen
– Der Leiterplatten-Barcode muss innerhalb der ersten ca. 15-22 cm auf der Leiterplatte platziert
werden bzw. der maximale Scanbereich beträgt ca. 22 cm - abhängig von der eingestellten Le-
sefrequenz.
– Der Barcode sollte die gleiche Größe besitzen.
– Die Belichtungszeit muss über die Bediensoftware des Scanners voreingestellt werden.
– Der obere Barcode muss mind. 3 mm von den seitlichen Leiterplattenkanten entfernt sein.
– Der untere Barcode muss mind. 5 mm von den seitlichen Leiterplattenkanten entfernt sein.
– Es kann nur ein Barcode entweder oben oder unten auf der Leiterplatte gelesen werden.
– Es gelten weiterhin die Restriktionen des LP-Barcodes für SIPLACE Maschinen.
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 06/2008
7
1.4 Lieferumfang
Allgemein: 1
– Dataman I/O Box von Cognex (00176118-xx)
– Adapterkabel für Dataman 100 I/O Box
– Montageanleitung für Cognex Scanner (Artikel-Nr.: 00195610-xx)
– SOKO CD mit Dokumentation, Dataman Datenblatt und Cognex Software
1
Für einen Scanner: 1
– 1 Cognex Scanner Dataman 100
– 1 Schnittstellenkabel für Dataman 100 (03062979-xx)
– Haltewinkel für Scanner - oben - vormontiert
oder
Haltewinkel für Scanner - unten - vormontiert
– 2 Inbusschrauben M3 x 5 mm
– 2 Unterlegscheiben Ø 7,0 mm
1
Für zwei Scanner: 1
– 2 Cognex Scanner Dataman 100
– 2 Schnittstellenkabel für Dataman 100 (03062979-xx)
– 1 (2) Haltewinkel für Scanner - oben - vormontiert
und/oder
1 (2) Haltewinkel für Scanner - unten - vormontiert
– 4 Inbusschrauben M3 x 5 mm
– 4 Unterlegscheiben Ø 7,0 mm
1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
8
Für vier Scanner: 1
– 4 Cognex Scanner Dataman 100
– 4 Schnittstellenkabel für Dataman 100 (03062979-xx)
– 2 Haltewinkel für Scanner - oben - vormontiert
und
2 Haltewinkel für Scanner - unten - vormontiert
– 8 Inbusschrauben M3 x 5 mm
– 8 Unterlegscheiben Ø 7,0 mm
1
1.5 Benötigte Werkzeuge
– Satz Inbusschlüssel
– Satz Schraubendreher
– Kabelbinder
– Klebeschellen
– Seitenschneider
– Fusselfreie Tücher
– Äthylalkohol zur Reinigung

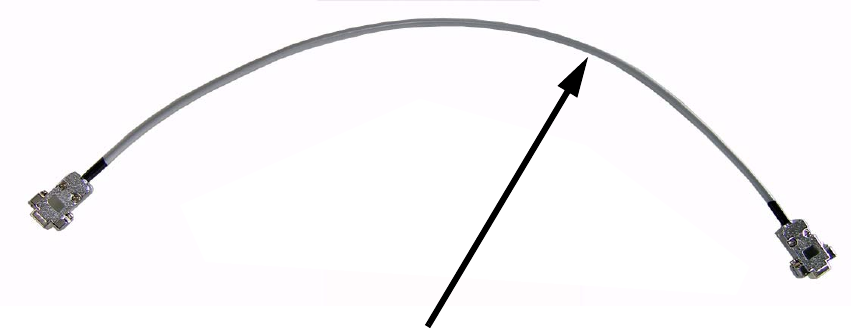

Schnittstellenkabel für Dataman 100
