o Wechseln Sie in die Ansicht “System Settings” --> "Outputs" und stellen Sie folgendes ein:
Unter "No-Read Output String" wird folgendes eingetragen:
"\x02/0ANOREAD\x0D".
Das erste "A" steht wie in der vorherigen Tabelle für die Scannereinbauposition.
1
1
Nach diesen Einstellungen ist der Scanner in der Lage, der Maschine die Daten in den dafür not-
wendigen Formaten zur Verfügung zu stellen. 1
1
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 06/2008
23

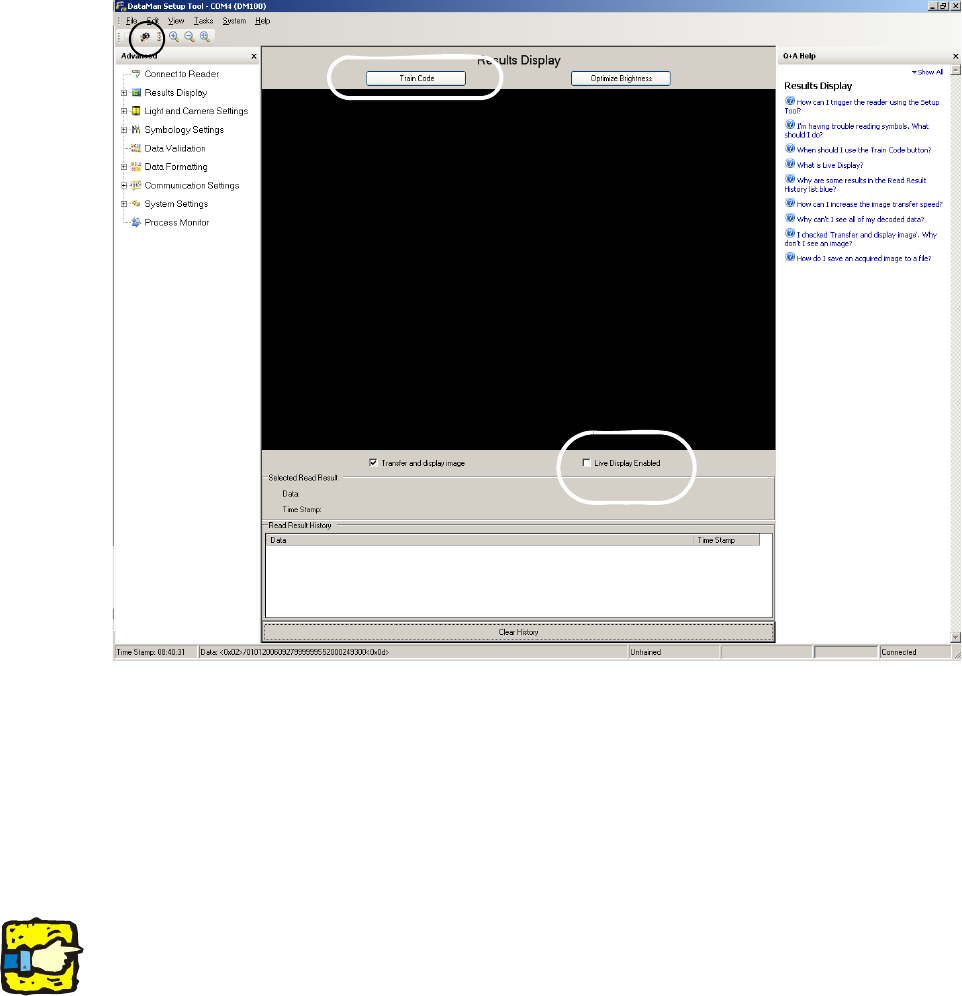

o Über die Ansicht „Result Display“ und durch anklicken des „Trigger“ Knopfs (Offline Betrieb)
können Sie eine Aufnahmen machen bzw. beim Einfahren der Leiterplatte in die Maschine die
Einstellungen kontrollieren.
Hierbei wird das Triggersignal automatisch von der Maschine gesendet. Die zweite Möglichkeit
sollte erst dann angewendet werden, wenn der Barcode vorher schon einmal trainiert wurde.
Durch Anklicken des "Live Display Enabled" haben Sie ein Livebild zur Verfügung.
1
1
o Zum Trainieren des Barcodes halten Sie den zu lernenden Barcode unter den grünen blinken-
den Lichtbalken des Scanners.
Anschließend klicken Sie auf „Train Code“ über dem Schwarzen Bildschirm. Der „Train Code“
wandelt sich dann um in „Untrain Code“. Der Scanner hat jetzt alle notwendigen Informationen,
die er benötigt, gelernt.
1
Ist der Barcode auf ein bestimmtes Barcodeformat eingelernt, kann er kein anderes Format mehr
lesen. 1
1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
24
o In der Ansicht „Light and Camera Settings“ können Sie die generellen notwendigen Einstellun-
gen vornehmen, wie z.B. Trigger Delay, Belichtungszeit (Exposure) und Intensität.
o Über das Feld „Trigger Delay“ kann die Verzögerungszeit des Triggers von der Maschine ein-
gestellt werden. D.h. der Beginn der Aufnahmen wird um die eingestellte Zeit verzögert.
o Der "Trigger-Type" muß auf "Burst (external)" eingestellt sein.
o Die "Burst length" gibt die maximale Anzahl der Bilder wieder, die gemacht werden können.
o Das "Intervall" gibt die Pausenzeiten zwischen den einzelnen Bildern an.
o Die "Maximum exposure" gibt die maximale Belichtungszeit an.
Diese sollte immer über 1/2000s sein, damit die Aufnahmen während des Einfahrens der LP
scharf sind.
