1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
20
o Über den Toggle View Mode können Sie sich die Baum Struktur anzeigen lassen.
1
1
o Stellen Sie in der Ansicht „Communication Settings“ erstmals folgende Parameter ein.
Wenn mehr als ein Scanner abgeschlossen ist, muß der Haken bei "Enables Multi-Port
(RS 232 - Sharing)" aktiviert sein.
1
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 06/2008
21

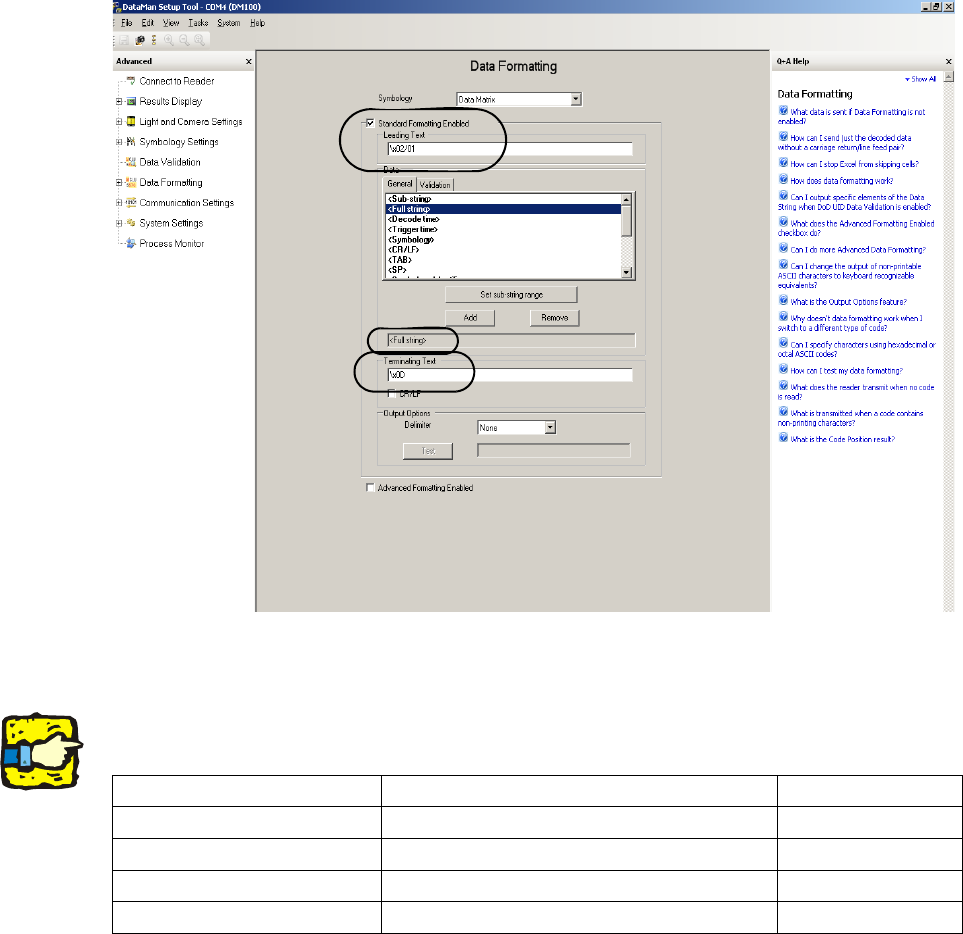

o Wechseln Sie in die Ansicht „Data Formatting“ und stellen Sie folgendes ein:
1
1
o Unter "Leading Text" wird folgende Zeile eingetragen: "\x02/0A".
1
Das "A" steht für die Scannereinbauposition. Je nach Einbauposition wird aus dem "A" eine "1",
"2", "3" oder "4". 1
1
Scannereinbauposition Zahl entsprechend der Einbauposition Befehlseintrag
Einfachtransport oben 1 \x02/01
Einfachtransport unten 2 \x02/02
Doppeltransport oben 3 \x02/03
Doppeltransport unten 4 \x02/04
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
22

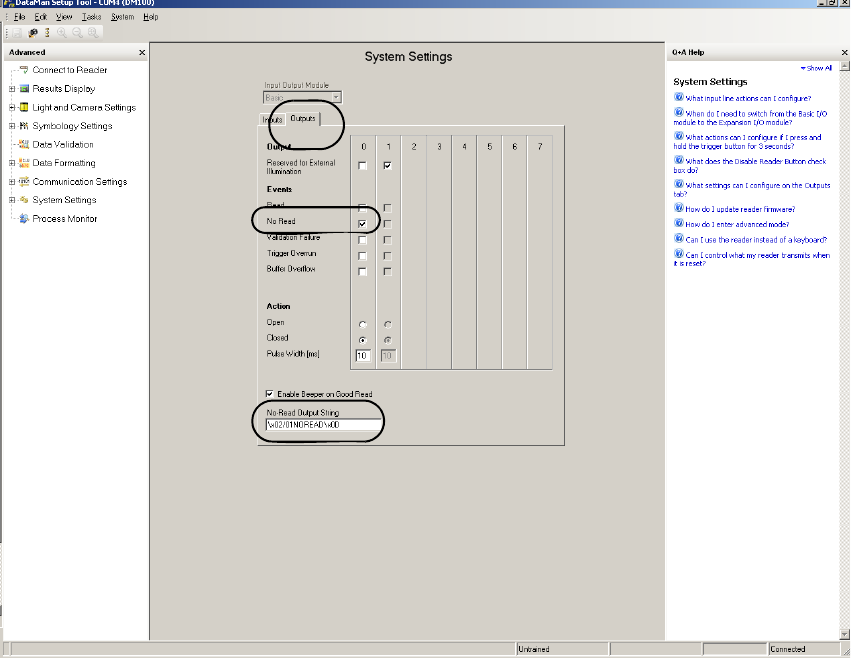

o Wechseln Sie in die Ansicht “System Settings” --> "Outputs" und stellen Sie folgendes ein:
Unter "No-Read Output String" wird folgendes eingetragen:
"\x02/0ANOREAD\x0D".
Das erste "A" steht wie in der vorherigen Tabelle für die Scannereinbauposition.
1
1
Nach diesen Einstellungen ist der Scanner in der Lage, der Maschine die Daten in den dafür not-
wendigen Formaten zur Verfügung zu stellen. 1
