1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
24

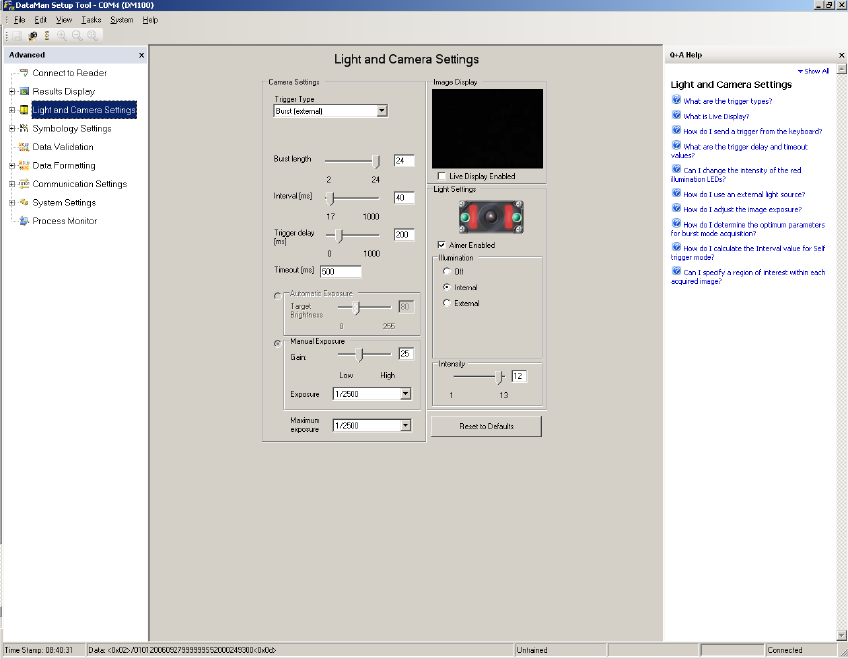

o In der Ansicht „Light and Camera Settings“ können Sie die generellen notwendigen Einstellun-
gen vornehmen, wie z.B. Trigger Delay, Belichtungszeit (Exposure) und Intensität.
o Über das Feld „Trigger Delay“ kann die Verzögerungszeit des Triggers von der Maschine ein-
gestellt werden. D.h. der Beginn der Aufnahmen wird um die eingestellte Zeit verzögert.
o Der "Trigger-Type" muß auf "Burst (external)" eingestellt sein.
o Die "Burst length" gibt die maximale Anzahl der Bilder wieder, die gemacht werden können.
o Das "Intervall" gibt die Pausenzeiten zwischen den einzelnen Bildern an.
o Die "Maximum exposure" gibt die maximale Belichtungszeit an.
Diese sollte immer über 1/2000s sein, damit die Aufnahmen während des Einfahrens der LP
scharf sind.
1
1
1
1
1
1
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 06/2008
25

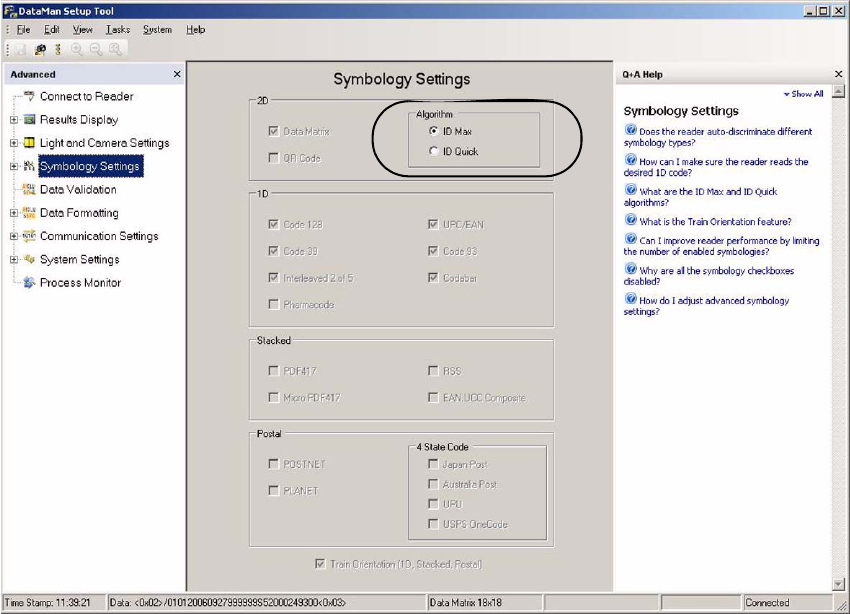

o In der Ansicht "Symbology Settings" kann noch der Algorithmus zwischen "ID Max" und "ID
Quick" gewechselt werden.
1
1
1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
26

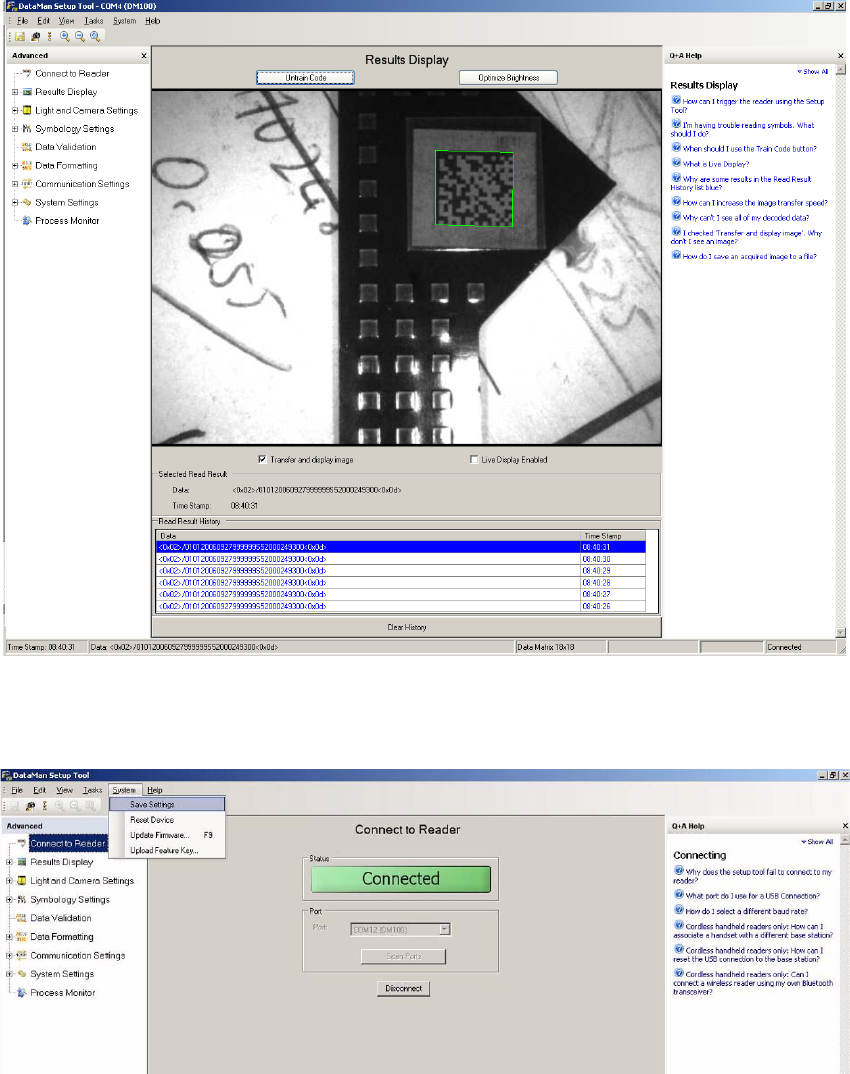

o Jetzt können die Einstellungen in der Ansicht „Result Display“ über das „Trigger“ Symbol oben
links kontrolliert werden. Der Scanner macht bis zu 22 Bilder und zeigt die Leseergebnisse
oben im Bild und unten an.
1
o Speichern Sie die Einstellungen permanent auf dem Scanner unter
"System" --> "Save Settings".
1
o Weitere Informationen entnehmen Sie bitte der Hilfe, die rechts angezeigt werden kann.
