SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS -60 / HF-Serie / X-Serie / D-Serie / S / F Ausgabe 06/2008 13 o Wiederholen Sie diese vorhe r beschriebenen Punkte mit den weitere n Scannern. 1 1 1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
12

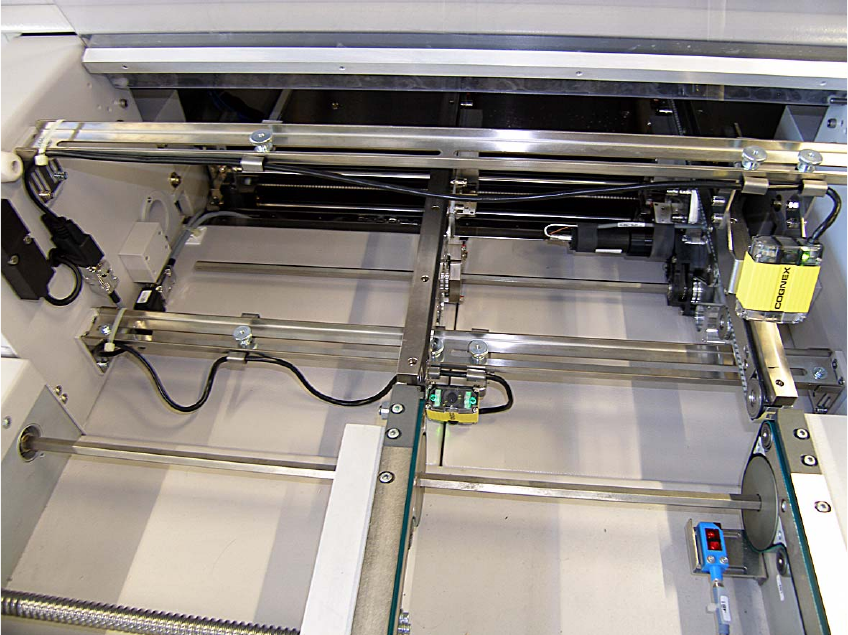

o Fixieren Sie das Anschlusskabel des Scanners mit einem Kabelbinder an der Montageschiene
an der linken Maschinenseite.
1
Achten Sie darauf, dass der Scanner über die ganze Breite verschoben werden kann. 1
1
1
1
1
1
1
1
1
1
1
1
Kabelbinder
Kabelführung
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 06/2008
13
o Wiederholen Sie diese vorher beschriebenen Punkte mit den weiteren Scannern.
1
1
1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
14
o Verbinden Sie die Schnittstellenkabel mit der Barcode-Verteilerleiste X1 bis X4.
o Stellen Sie den Schalter S1 Nummer 1 bis 4 (je nach Anzahl der angeschlossenen Scanner)
auf OFF.
1
Die nicht verwendeten Anschlüsse müssen auf ON stehen bleiben. 1
1
1
1
1
1
Schnittstellenkabel
Schalter S1
