SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS -60 / HF-Serie / X-Serie / D-Serie / S / F Ausgabe 06/2008 15 o Fixieren Sie die Schnitt stellenkabel mit Klebesocke l und Kabelbinder . 1 Cognex-Scanner Kabel oben …
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
14

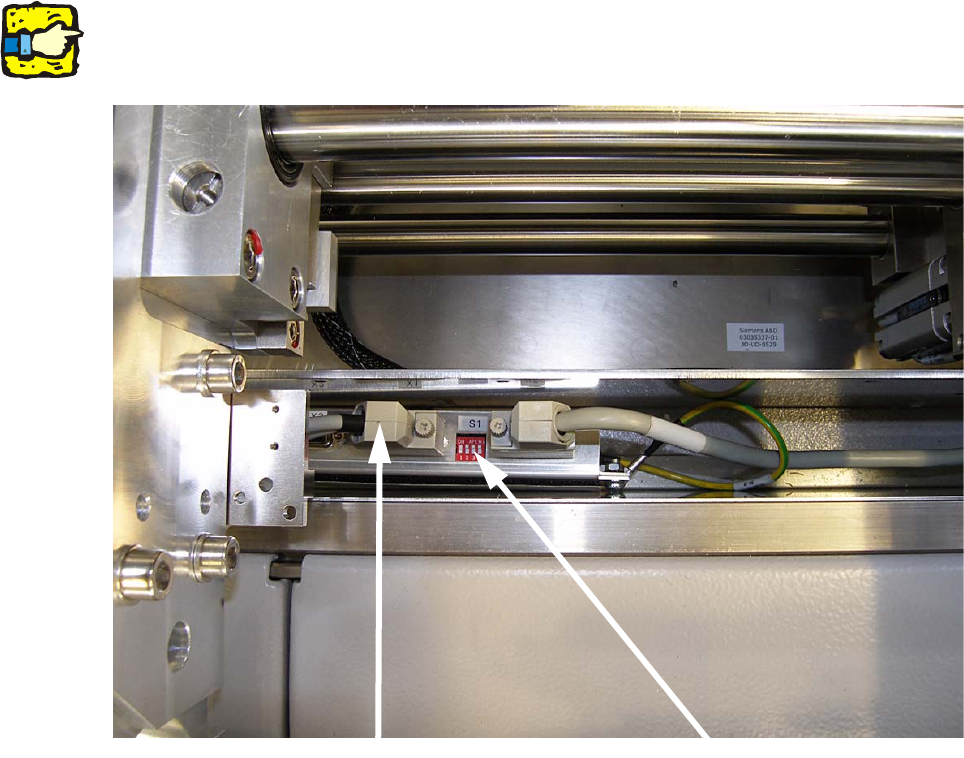

o Verbinden Sie die Schnittstellenkabel mit der Barcode-Verteilerleiste X1 bis X4.
o Stellen Sie den Schalter S1 Nummer 1 bis 4 (je nach Anzahl der angeschlossenen Scanner)
auf OFF.
1
Die nicht verwendeten Anschlüsse müssen auf ON stehen bleiben. 1
1
1
1
1
1
Schnittstellenkabel
Schalter S1
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 06/2008
15

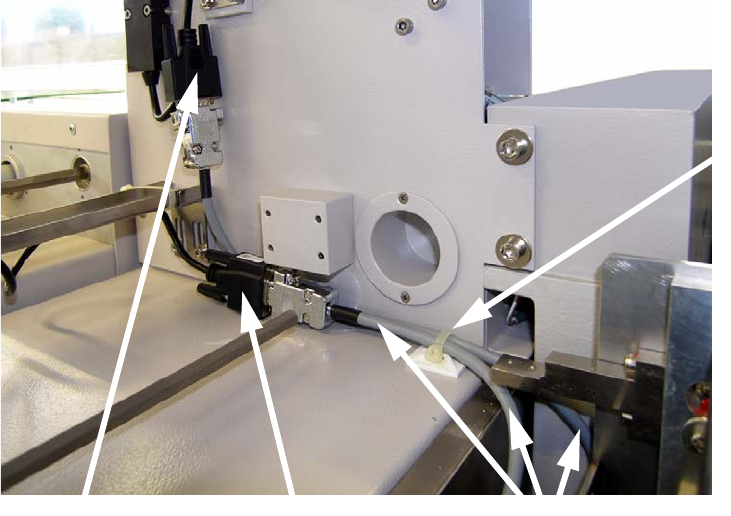

o Fixieren Sie die Schnittstellenkabel mit Klebesockel und Kabelbinder.
1
Cognex-Scanner
Kabel oben
Cognex-Scanner
Kabel unten
Klebe-
schelle
Schnittstellenkabel
für Dataman 100
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 06/2008
16
1.8 Einstellung des Cognex Scanners
o Fahren Sie den Bestückautomat herunter und schalten Sie ihn am Hauptschalter aus.
o Stecken Sie das Schnittstellenkabel vom entsprechenden Cognex Scanner ab.
1
Wird das Adapterkabel direkt auf das Schnittstellenkabel gesteckt, kann der Scanner zerstört wer-
den. 1
1
1

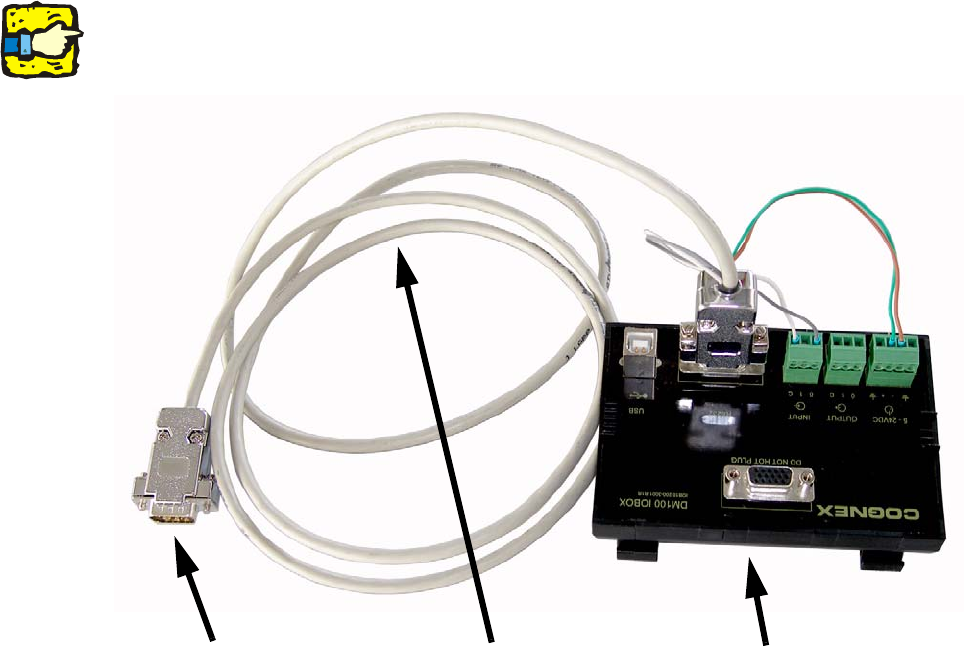

Adapterkabel für
Dataman I/O-Box
Dataman I/O-Box
Anschluss an
Barcode-Verteilerleiste
