操作手册Ⅱ
2-90
2-3-5-2-6 检查
对“芯片站立”、“吸取位置偏移”、 “判断异元件”、“判断是否为可插入元件”进行设置。
(1)
芯片站立
指定是否对芯片站立进行检查。
通常对3216以下的芯片元件推荐执行检查，因此选择元件类别为「方形芯片」时，自动设置为[是]。
※判定值： 根据已输入的元件高度尺寸计算并自动输入。
(2)
吸取位置偏移
使用此项功能，可以检查元件中心偏离吸嘴中心是否超过判定值。
但此项功能只限包装方式为带状供料器有效。除此之外，显示无效。
需要使用该项功能来检测元件的吸取位置偏移时，请选择[是]，并输入判定值。
判定值的输入范围为：0～元件外形的纵向尺寸。（元件供应角度为90°、270°时，元件的外形尺
寸为横向。）
检查设置为[是]时，默认判定值为：
设定值，在编辑程序的环境设置中进行设置。默认值为 50(%)。
元件外形纵向尺寸（或外形横向尺寸）÷2×（设定值/100）
操作手册Ⅱ
2-91
(3)
判断异元件
设置是否进行异类元件判断、实施时的基准尺寸、判断级别。
进行异类元件判断时，将检查定心时的元件的长宽尺寸。与设置值不一致时，即判断为异类元件
错误。
主要用于检查不同尺寸元件的挂置错误等。
检查与生产时的定心同时进行。
判断为对象元件，要根据激光定心方式和外形识别元件的组合确定。
(4) 插入可能元件判定
判断是否为可插入元件是根据设定的值，判断元件是否能插入基板通孔的功能。为了防止插入错
误造成基板及元件破损，在插入元件时请务必进行设定。(仅在元件种类区别中为插入元件时可以
设定和实施。)
设定是否实施可插入元件判定，以及球径尺寸、管脚径尺寸、实施判定时的判定尺寸。
可插入元件的判定设定为「是」时，需要手动输入球径尺寸与管脚径尺寸。输入球径尺寸与管脚
径尺寸后，将根据外形尺寸值自动计算出判定尺寸的上限和下限，从而设定判定值。
实施可插入元件的判定后，激光对中心时检查元件的横纵尺寸，因管脚弯曲等判断为不能插入通
孔的值时，做出错误判定。
检查与生产时的激光对中心同时进行。
操作手册Ⅱ
2-92
(5)
引脚矫正
在生产中判定是否为可插入元件，对判定为不可贴片的元件，实施引脚矫正的功能。在矫正后
再次实施是否为可插入元件的判定，判定为可贴片时，实施该元件的贴片。
在是否为可插入元件的判定处，判定为比判定值更大时，将元件引脚部插入凹型夹具，使引脚
幅变窄。判定为比判定值更小时，将元件的引脚部插入凸型夹具，扩大引脚幅。
●引脚矫正功能仅对应引脚根数为 2 根的元件。
对引脚根数超过 2 根以上的元件不进行引脚矫正。
●使用通常的弹簧类型吸嘴，不能正确实施矫正。
请使用由弹簧与法兰盘构成的插入对策用吸嘴。

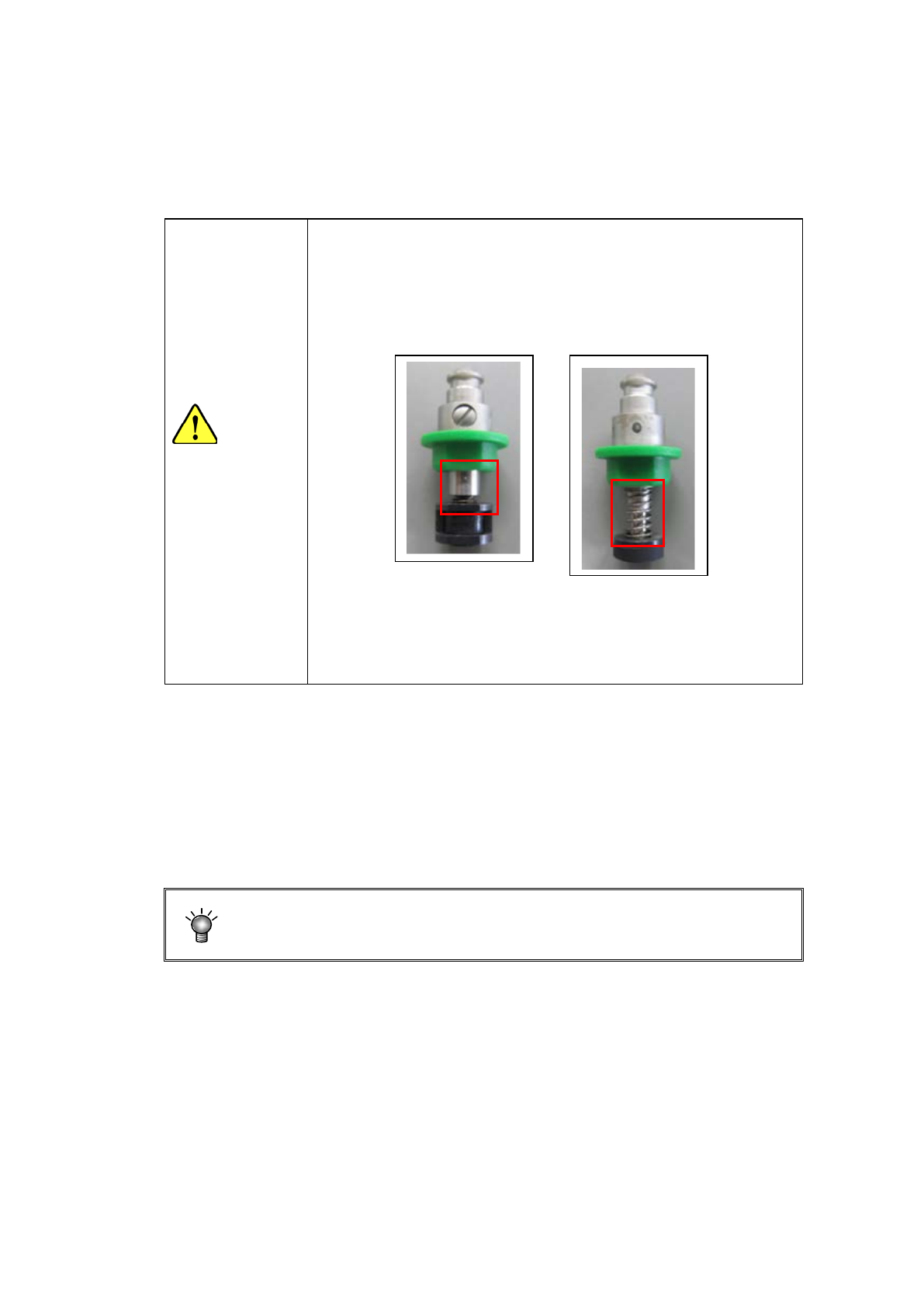

插入对策吸嘴 插入未对策吸嘴
●为了使用引脚矫正功能，需要“保护模块”。
有关保护模块的安装方法，请参照 2-7-4 章。
在元件数据满足下述条件时，可以设置引脚矫正功能。
元件种类「插入元件」，出厂形态「INS 带」，送料器类型「MRF」，判定是否为可插入元件
为「是」
设置项目的详细内容如下所示。
・矫正
设置是否实施引脚矫正功能
各项目的初期値，在引脚矫正设置为「是」时自动决定，但
“引脚类型”和”封装高度”必须进行手动设置。
夹具编号
注意
