操作手册Ⅱ
3-42
3.
元件实例
2
· 元件概要与元件要素组配置图
<元件监视器中的元件图像：仰视图> <俯视图>
· 将输入数据汇总：
元件要素
组名
首元件要素
的配置
(排列) 欠缺 元件要素
元件要素
偏移
元件
要素
尺寸
检查
ELG0001 X: 0
Y: -6
Z: 0
θ: 0
容差：全部为
0
点
类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
照明数据：
透射照明
ELG0002 X: 6
Y: 0
Z: 0
θ: 90
容差：全部为
0
点
类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0003 X: 0
Y: 6
Z: 0
θ: 180
容差：全部为 0
点
类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0004 X: -6
Y: 0
Z: 0
θ: 270
容差：全部为
0
点
类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
第 1 元件要素组
第 2 元件要素组
第 3 元件要素组
第 4 元件要素组
操作手册Ⅱ
3-43
3-5-4 插入元件
说明元件类型「插入元件」的数据制作步骤。
元件类型为「插入元件」，定心方式选择为图像时，会打开通用图像的表格。

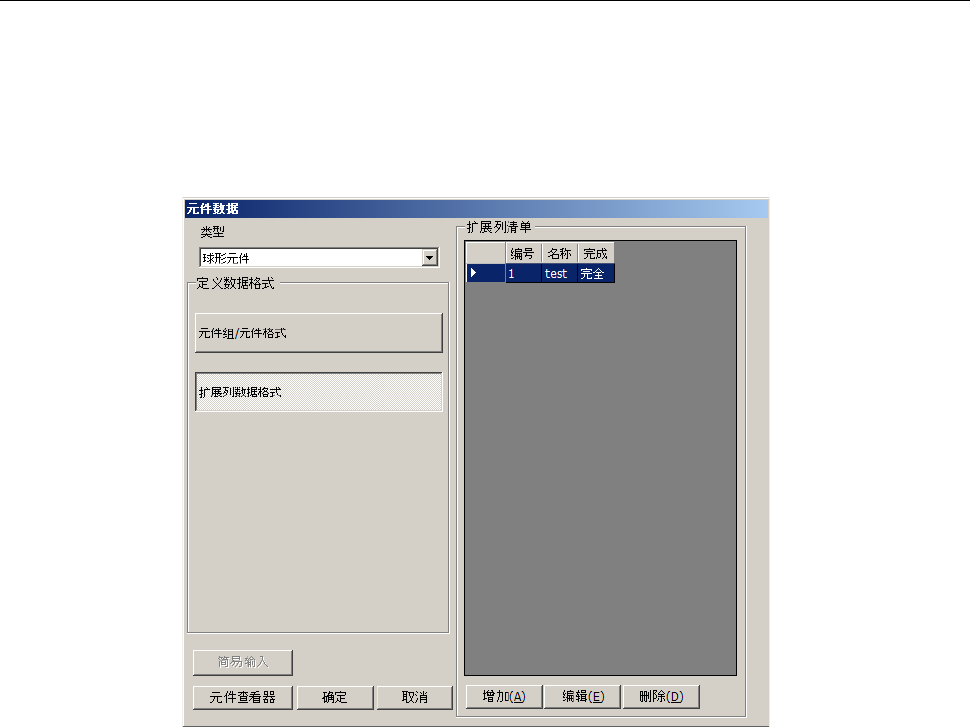

元件要素数据，类型请选择「球形元件」。
数据格式定义请选择「扩展列数据格式」。
将插入针（引脚）看作扩展列输入位置。输入方法与扩展列的输入方法相同。
管脚检查
管脚（引脚）检查，默认是已勾选的状态(元件类型为插入元件时)。
此功能可检查针脚的管脚（引脚）弯曲。
输入基板的通孔直径及元件的管脚直径，按下计算按钮，即可输入判定等级值。
判定等级可通过以下公式求得。
＊判定等级＝(通孔直径 － 管脚直径) / 2
对识别结果与 Location 的位置进行比较，如果差超过判定等级，则视为管脚弯曲错误。
发生此项错误后，视为可插入元件超出判定范围，按错误计数。
有关可插入元件判定为超出范围，请参见使用说明书第 2 章 生产 的 2-9-1 生产管理信息。
操作手册Ⅱ
3-44
从扩展列画面中，按下编辑按钮，即可打开元件要素画面。
类型，选择「列」或 INS 针。
元件要素极性，选择明亮的。
无需输入偏移（补正）量及公差。
元件要素尺寸的宽度，输入插入针（引脚）的宽度。
在列/INS 针中输入插入针(管脚)的形状。目视确认针脚前端是圆形、还是四角形，选择接近的形状输入。
无需输入高度。
