操作手册Ⅱ
2-241
ｇ
)测量错误

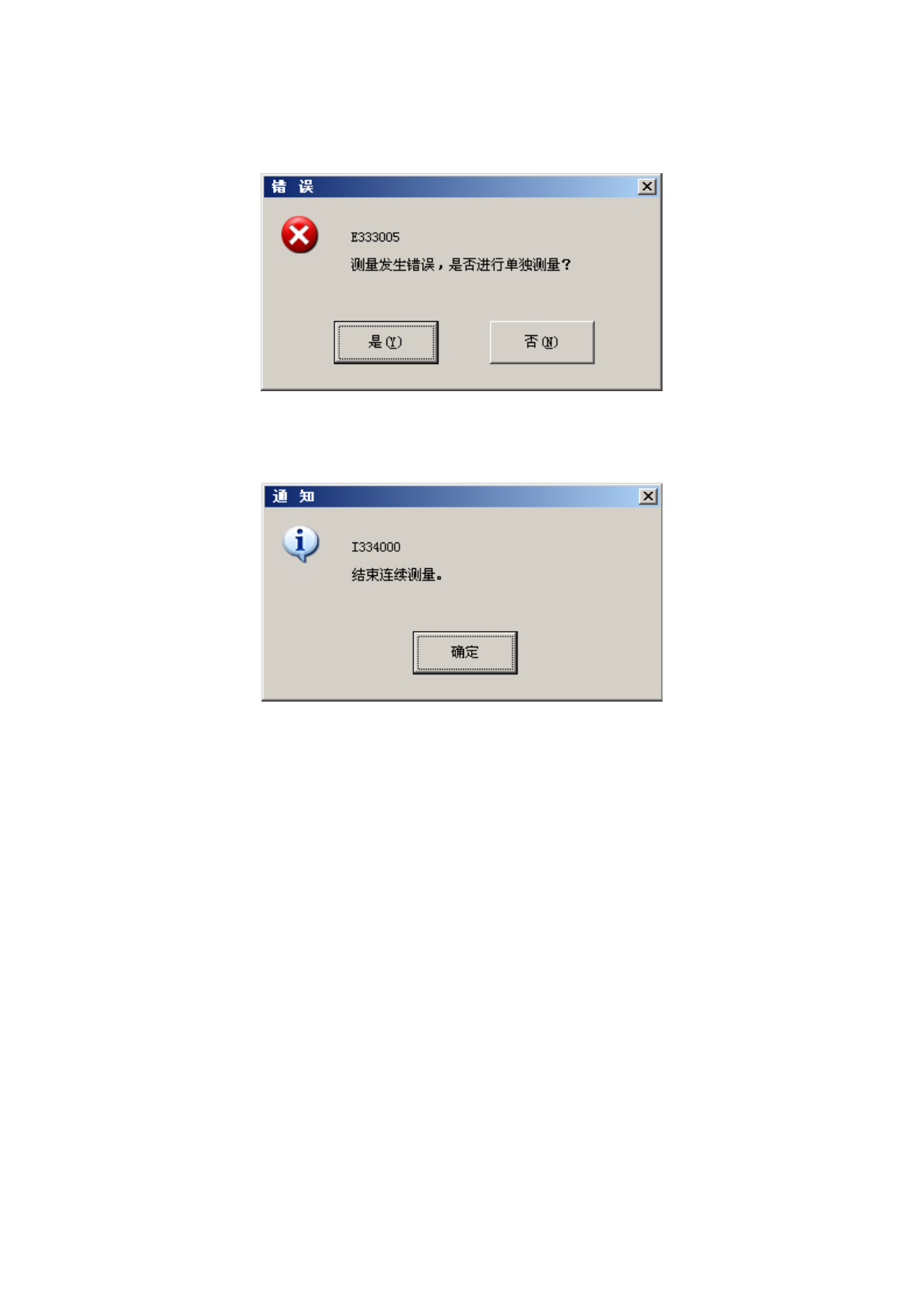

因某种原因在测量中发生错误时，显示如下提示信息。
选择[是]，可转入单独测量模式。
选择[否]，则转移到下一个元件的测量。
4)
结束连续测量
测量完指定条件的所有元件后，会显示如下提示信息。
操作手册Ⅱ
2-242
(3)
方向判别测定
仅对选择的元件进行测量。
1)
设定方向判别测定条件
在菜单条中，选择「机器操作」/「测定」/「方向判别」则显示以下画面。
a)
测量的元件
显示测量的元件的内容。
b)
吸取位置的吸取偏移量
显示吸取元件的吸取位置内容。输入偏移量还可以变更吸取位置。没有吸取数据时，不显示各
个项目，不能执行吸取位置的变更、供料（振动）、 示教。
●
供料
圆型供料器振动。
操作手册Ⅱ
2-243
ｃ)
测量内容
显示元件方向判别设定中所设定的内容。变更内容并执行测量时，变更的内容会得以反映。
●
判断方式
从引脚、封装、倒角中进行指定。
●
使用贴片头
可以选择测量所使用的贴片头。
●
测量次数
可以选择测量的次数。
●
吸嘴种类
显示使用的吸嘴类型。
●
判断高度
可以设定以元件下面为基准的元件判断高度。
●
判断角度
可以设定以吸取时的角度为基准的元件的判断角度。
●
吸取补正高度
可以设定以吸嘴下面为基准的元件的吸取高度补正。
d)
元件高度
显示在方向判别动作前执行的元件高度测量的内容。
●
误差允许值
可以设定元件高度测量时的误差允许值。
●
允许范围
显示元件高度允许范围的最小值和最大值。
e) [
测量
]
按钮
执行方向判别测定。
并且，方向判别测定前测量元件高度的测量结果在测量范围外时，显示以下图像。
●是 ： 返还或废弃元件，再次执行元件高度测量。
●否 ： 返还或废弃元件，结束测量。
