操作手册 Ⅱ 2- 104 (5) 检测 元件插 入异常 元件种类为插 入元件或 INS 电 解电容器时， 在元件 插入动作的 Z 轴下降中， 从 Z 轴的扭 矩值变化 发现贴片异常， 在元 件插入中发生错 误而使生产异 常结束的功能。 由菜 单条中 「机器操作」 /[ 检 查 ]/[ 元件插 入异常检测数据取得 ] 取得 贴片时的 正常扭矩值。 将生产程序编辑 中预先取得的正 常时的扭 矩值， 与生产动作时的扭 矩值进行 比较， 在扭…
操作手册Ⅱ
2-103
＜封装判断时＞
＜倒角判断时＞
倒角判断也与引脚判断和封装判断相同，如果倒角部分没有 0.4mm 以上的偏移量就无法判断。
3) 倒角判断中，对覆盖住倒角部分高度的元件，夹式吸嘴无法判断。
0.19mm
0.19mm
×
使贴片头旋转，识别时如果夹式吸嘴挡住了激光
器，则无法进行方向判定
×
倒角部分
2.5mm 2.1mm 2.1mm 2.5mm
操作手册Ⅱ
2-104
(5)
检测元件插入异常
元件种类为插入元件或 INS 电解电容器时，在元件插入动作的 Z 轴下降中，从 Z 轴的扭矩值变化
发现贴片异常，在元件插入中发生错误而使生产异常结束的功能。由菜单条中「机器操作」/[检
查]/[元件插入异常检测数据取得]取得贴片时的正常扭矩值。
将生产程序编辑中预先取得的正常时的扭矩值，与生产动作时的扭矩值进行比较，在扭矩值超出
阈值时报错。在机械控制参数中设置判定为错误的扭矩值阈值。阈值为%值，正常值中取得的扭
矩值超出该%时报错。
设置项目
内容
检查 设定是否进行检查。
数据取得状况 显示扭矩率的取得状况。显示未取得/已取得。
正常判定范围 以取得数据为基准，设定正常判定范围。在正
常时的扭矩率数值上加上指定的数值作为上限
的正常判定范围，将减去的数值作为下限的正
常判定范围。
例）正常时的扭矩率数值为 50，正常判定范围的指定数值为 30 时
当生产动作时取得的扭矩率数值低于 20 或高于 80 时，则判断为插入异常。
进行元件插入异常检测时，将 Z 轴的贴片速度设定为「高速 2」时，由于在插入元件
时，贴片速度会暂时转换为「高速」，因此生产节拍会降低一些。
操作手册Ⅱ
2-105
2-3-5-2-8 检查 3
对“设定径向供料器的供料动作 ”、“ 设定径向供料器 HMS 的元件确认”进行相关设定。
仅在元件类型为「插入元件」「INS 电解电容」并且包装方式为「INS 带式 」， 选择「MRF-S」「 MRF-L」
类型时，才能设定此项。

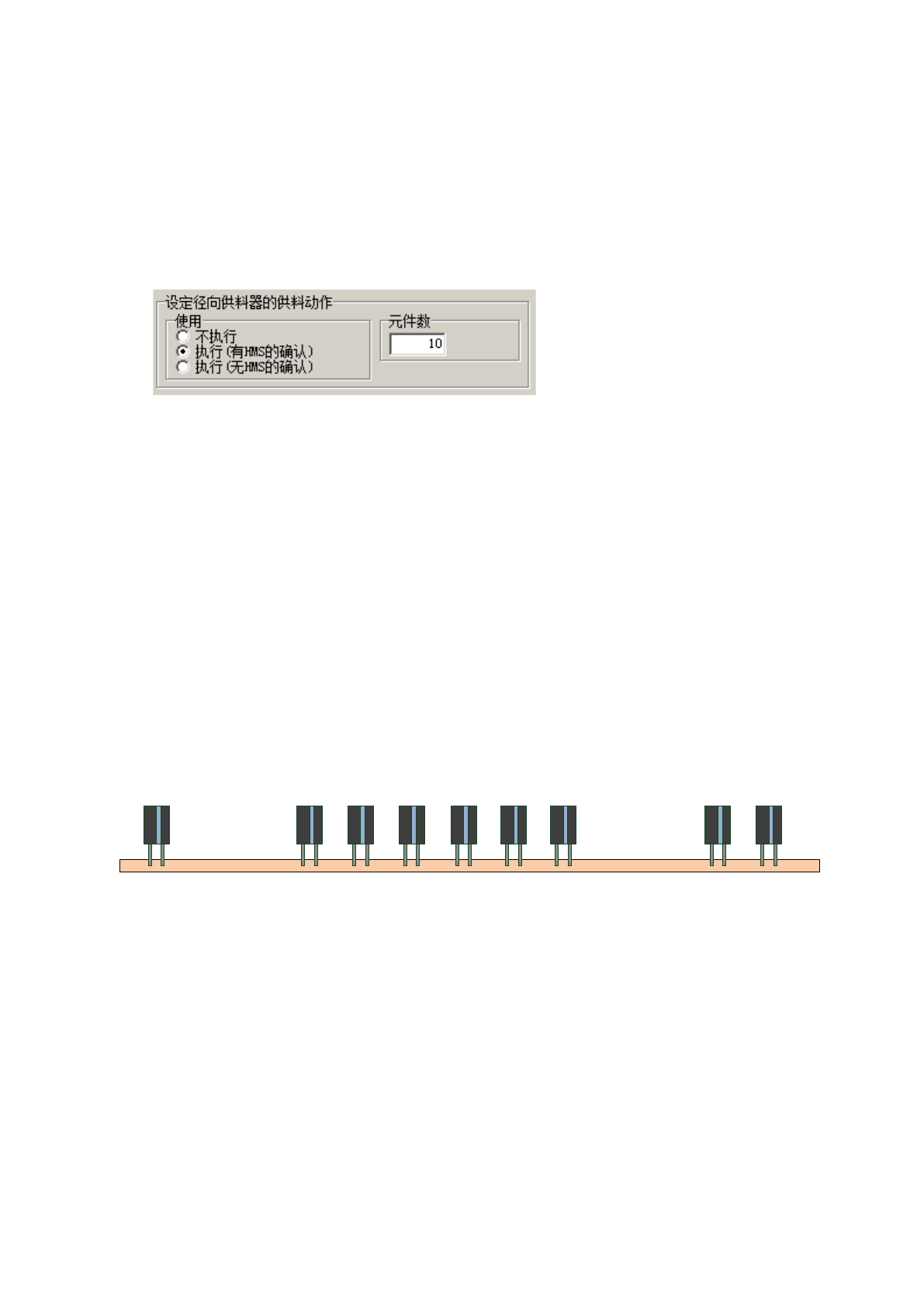

1) 设定径向供料器的供料动作
此功能是对于会定期出现缺失状态的带式元件到达缺失部位时，不进行吸取动作，通过 HMS 判
定元件有无，元件「无」时进行送料的功能。
不执行
对于没有缺失部位的带式元件、不定期存在缺失部位的元件，请选择不执行。
执行（有 HMS 的确认）
到达缺失部位后使用 HMS 进行元件有无确认，如果没有元件则进行送料，进行吸取动作。
执行（无 HMS 的确认）
到达缺失部位后使用 HMS 进行元件有无确认，如果没有元件则进行送料，进行吸取动作。如果
使用 HMS 确认连续 3 次无元件，之后将不进行 HMS 确认动作，直接进行吸取动作。
元件连续数
有元件 ： 设置有元件状态连续的数量。（下图所示为 6）
无元件 ： 设置无元件状态连续的数量。（下图所示为 2）
１ ２ ３
４
５
１
２
６
2) 设定径向供料器 HMS 的元件确认
此功能是从径向供料器吸取元件失败时，通过 HMS 检测径向供料器元件有无的功能。仅在元件
类型为「插入元件」「INS 电解电容」并且包装方式为「INS 带式」，选择「MRF-S」「 MRF-L」
类型时，才能设定此项。
