Rev 1.0
MS 参数
1-12
④ 请选择运行。
⑤ 显示执行状况，当复原操作完成后，显示以下画面。
请选择完成。请选择完成。
⑥ 进行了复原操作之后，请重新启动机器。
通过重新启动，使新的数据生效。
Rev 1.0
MS 参数
1-13
1-5 基本操作
1-5-1 数据更新
取得各数据时，选择设定（变更）的数据 OK 后被反映出来。
偏离坐标值在实行原点复位后被反映出来。
因此，止变更数据时，其变更不反映，请注意。
另外，选择取消，变更为无效。
1-5-2 限制事项
・ 在数据变更画面，“ORIGIN”开关无效。复位原点时，关闭变更画面，在初期画面进行变更。
・ 在数据变更画面”STOP”开关无效。请等待装置停止或按紧急停止开关停止。
Rev 1.0
MS 参数
2-1
2. 控制菜单
2-1 起动方法

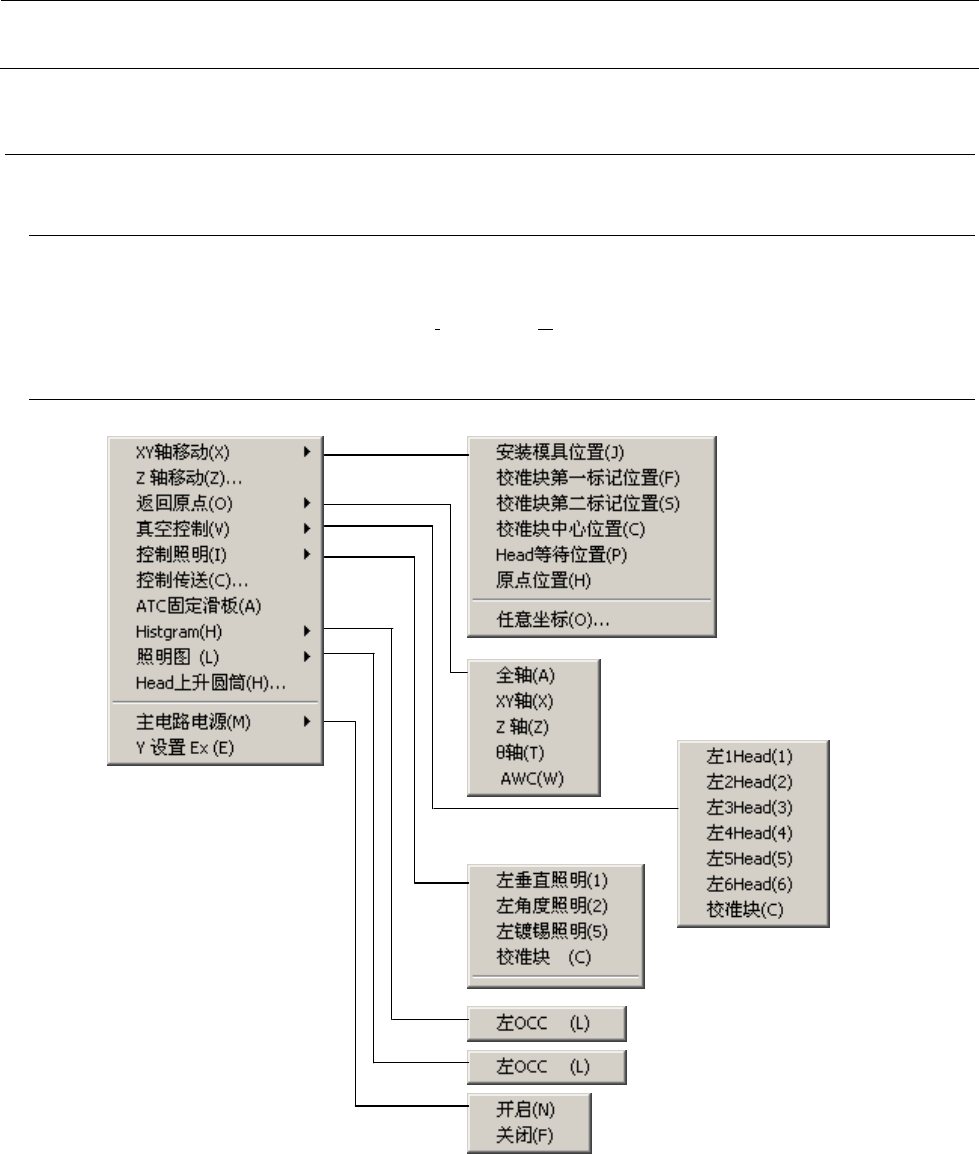

右击鼠标或按 F9 键后，凸起菜单被显示（参照图 2-1），选择菜单实行动作。
设定为没有安装的装置不能选择[初期設置（I
）]的[附属（O）]菜单。
2-2 菜单内容
注 1 “XY 轴移动”是以 OCC 为基准进行移动。
图 2-1
有 CAL 块第 1 标记识别
注 1
