Rev 1.0 MS 参数 4-29 4-9 T 轴偏差 4-9-1 功能 出厂前在工厂设定。因此，本项目只有在 JUKI 公司有指示时才需要进行改变。 4-9-2 使用治具 本设定不使用治具。 4-9-3 操作 选择了[偏差设置( Ｏ )][ T 轴偏差( Ｇ )...]之后，显示下图所示的 T 轴偏差设定界面。 请以计算机计算测定结果，设定参数。
Rev 1.0
MS 参数
4-28
4-8-2 使用治具
不是自动测定，治具不规定。
4-8-3 操作
选择了[偏差设定（Ｏ）][贴装综合偏差（Ｇ）...]之后，下面的调整贴片综合偏差的画面。
在凸出画面选择设定对象贴装头。
不
影响机器后备的“使用装置”的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，下列一览显示出来。
基准温度的取得方法
设置取得贴片综合偏差时的贴片机当前
温度。手动输入参数后，请按基准温度
取得键。
生产时，计算贴片机温度与基准温度的
差量，对 XY 加以校正。
（基准温度－当前的温度）×（Y）或（X）
的校正系数：
当前的温度=按开始按钮时的温度
输入贴片综合偏差时，请根据元件
数据
的计测时的θ速度手工输入偏差值。
Rev 1.0
MS 参数
4-29
4-9 T轴偏差
4-9-1 功能
出厂前在工厂设定。因此，本项目只有在 JUKI 公司有指示时才需要进行改变。
4-9-2 使用治具
本设定不使用治具。
4-9-3 操作

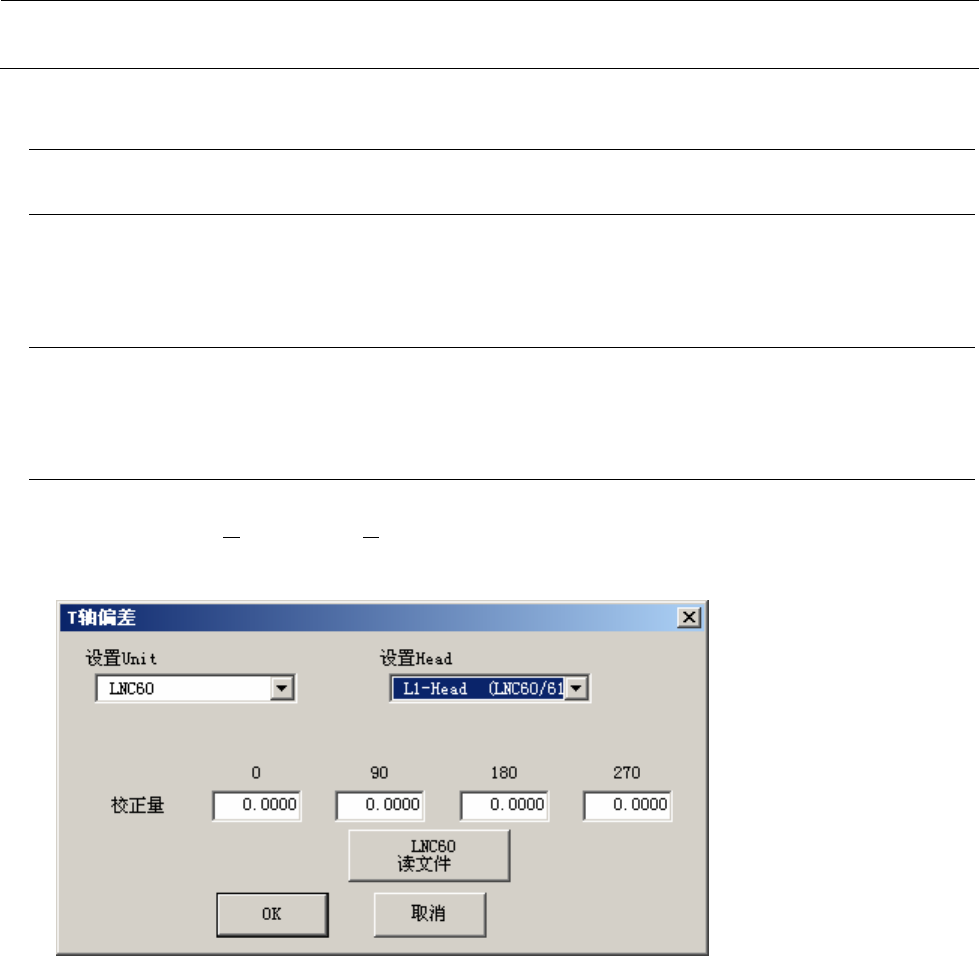

选择了[偏差设置(Ｏ)][T 轴偏差(Ｇ)...]之后，显示下图所示的 T 轴偏差设定界面。
请以计算机计算测定结果，设定参数。
Rev 1.0
MS 参数
4-30
4-10 SOT方向检查台偏差
4-10-1 功能
设定 SOT 方向检查台的装配位置、装配高度。
4-10-2 使用治具
・E2101998000：治具吸嘴 ・505 吸嘴（40001343）
4-10-3 操作
选择了[偏差设定（Ｏ）][SOT 方向检查台偏差（Ｇ）...]之后，显示出下面的调整 SOT 方向检查台偏差的
画面。
＜操作・１／８（装配位置）＞
8
SOT 方向检查台上有治具时，请除取治
具。
准备完毕，请选择确认。
按了确认之后，OCC 向 SOT 方向检查台
移动。
＜操作・２／８（装配位置）＞
通过演示，求方向检查台的 2 个真空孔
的中间位置坐标，
按演示按钮或 HOD 的
确定键。
＜操作・３／８（装配高度）＞
把治具吸嘴安装到左 1 贴装头。
准备完毕，请选择确认。
选择了确认之后，测定吸嘴的长度。
＜操作・４／８（装配高度）＞
用手动把 505 号吸嘴安装到左 1 贴装头
上。
准备完毕，选择确认。
选择了确认之后，测定吸嘴的长度。
