Rev 1.0 MS 参数 3-2 3-2 直角调整 3-2-1 功能 出厂前，在工厂内使用刻度板进行 XY 轴的直角调整。与此同时计算轴校正系数。 因此，本项目只有在 JUKI 公司有指示时才要进行变更。 3-2-2 使用治具 刻度基板 3-2-3 操作 在进行本设置前请务必设置「支撑台偏差」。如果不取得上述偏差， 则不能传送刻度基板。 关于 「支撑台偏差」 ， 请参照后述的 「第 4 章 偏 差设置」。 注意 选择 [ 初期设置 (…
Rev 1.0
MS 参数
3-1
3. 初期設置
3-1 机器规格
3-1-1 功能
设定以下项目。
3-1-2 使用治具
在本设定不能使用治具。
3-1-3 操作
选择[初期設置（I）][机器规格（C）...]之后，下列的传送规格设定画面显示出来。
有关项目，请点黑点进行选择。变更了传送规格之后，需要 MS 参数和机器设置坐标初期化。有的机
种，可以选择的的元件对应高度不同。
(mm)
机种 SC NC ＨC EC
JX-300LED 6 12
选择了确认之后，传送规格变更时，装置组
装位置变更的通知被显示出来。
变更初期設置仅在 JUKI 有指示时实施。
变更内容和规格不同时机器动作不保证。
注意
No. 项目 设定内容
1 传送基准面 机械基准面
2 传送方向 机器的传送方面
3 对应元件高度 对应元件的最大尺寸
4 基板种类 基板的种类
Rev 1.0
MS 参数
3-2
3-2 直角调整
3-2-1 功能
出厂前，在工厂内使用刻度板进行 XY 轴的直角调整。与此同时计算轴校正系数。
因此，本项目只有在 JUKI 公司有指示时才要进行变更。
3-2-2 使用治具
刻度基板
3-2-3 操作
在进行本设置前请务必设置「支撑台偏差」。如果不取得上述偏差，
则不能传送刻度基板。关于「支撑台偏差」，请参照后述的「第 4 章 偏
差设置」。
注意

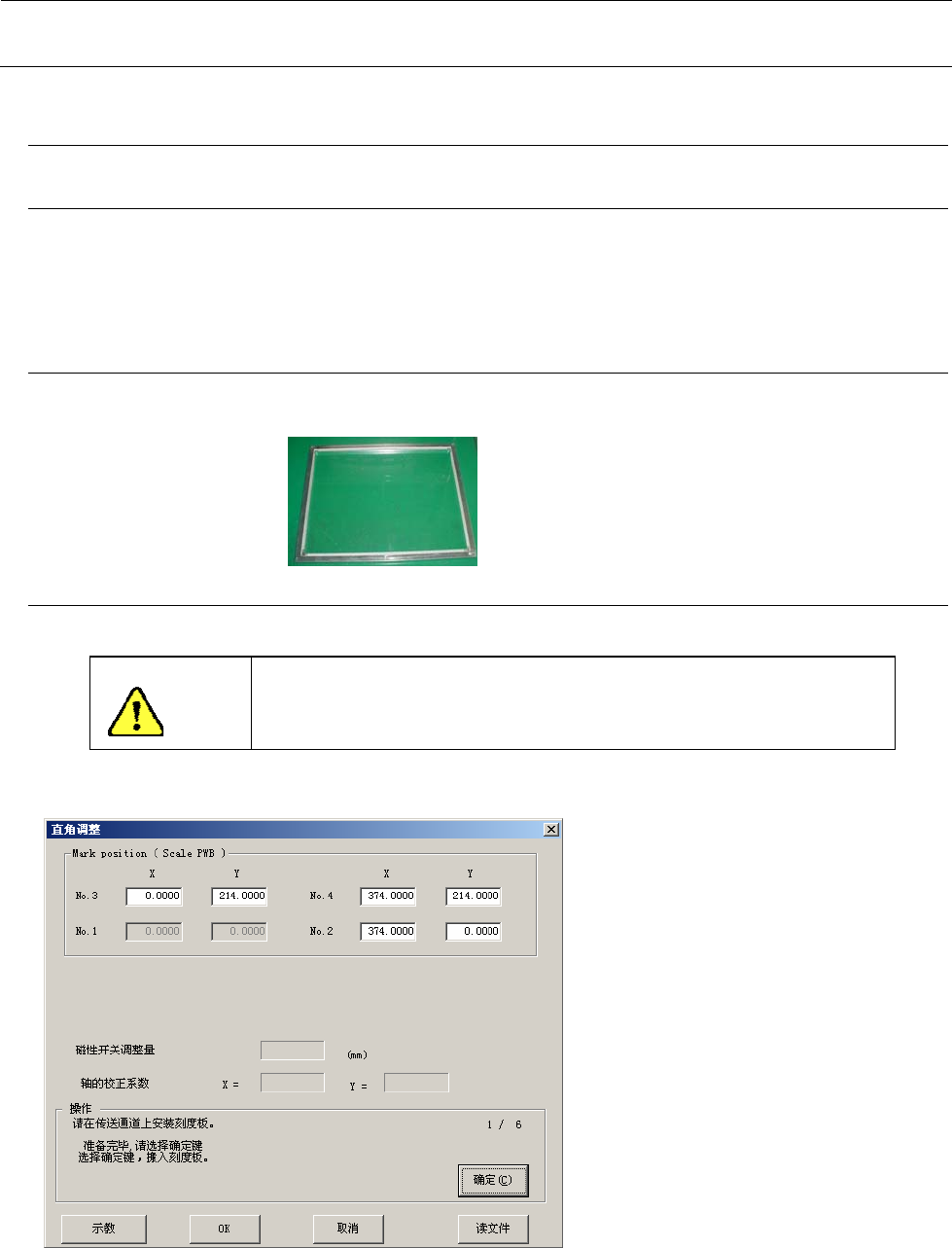

选择[初期设置(I)][直角调整(G)...]之后，显示如下的直角调整界面。
＜１／６画面＞
请把刻度板安装到传送通道上。
请输入用于 Mark Position（Scale PWB）
的标度板的标记坐标（因为各个标
度板
的标记坐标有微小差异）。
No.2、No.3、No.4 分别为标度板右下方、
左上方、右上方的标记。如果不知道所
使用的标度板的坐标，请使用画面上被
设置的数值。
准备完毕后，请选择确定键。
于是搬入刻度板。
Rev 1.0
MS 参数
3-3

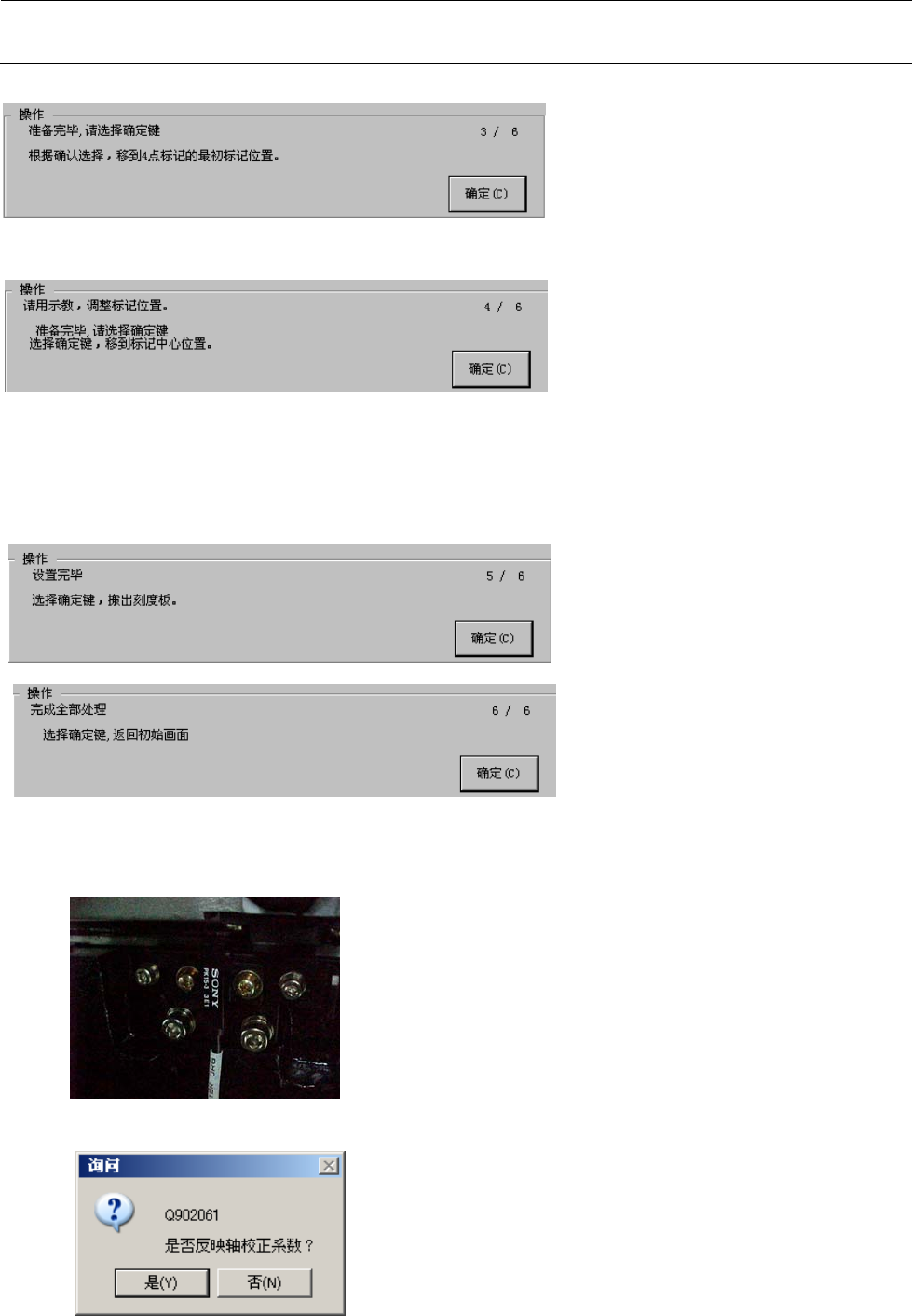

＜３／６画面＞
准备完毕，请选择确定键。
选择确定键后，移动到 4 点标记的最初
标记位置。
＜４／６画面＞
请用示教调整位置，使监视器的十字光
标处于标记的中心。
准备完毕，请选择确定键。
选择确定键后，
识别 4 点标记，取得刻
度基板的倾斜度。与此同时也取得轴校
正系数。
＜５／６画面＞
设置完毕。
选择确定键后，搬出刻度基板。
＜６／６画面＞
完成全部处理。
选择确定键后，回到初期画面。
如果以自动取得方式得到的「磁性开关调整量」的值超过0.08mm～0.08mm 的范围，则请调整磁性开
关，再次进行直角调整。
例） 当磁性开关调整量显示为0.2mm 时，
将 Y 轴右侧的
原点传感器向身前移动 0.2mm。
调整后，请务必进行原点复归，再次进行直角调整。
磁性开关（Y 轴原点传感器）
操作结束后按 OK 键，则显示左图所示画面。
如果选择“是”，则对 3-4 XY 校正系数的轴校正系数 XY
自动设置参数。
