Rev 1.0 MS 参数 4-27 2) CA 各贴装角度 （0°,90°,180°,270°） 的贴装位置以前供料库的供料角度 ０° ，后供料库的供料 角度 ０° 贴装时，将如下图所示那样被贴装 （F-0 和 R-0 向相反方向偏斜）时。 -3 0 -2 0 -1 0 0 10 20 30 - 30 -20 - 10 0 10 20 30 Ｘ （μｍ ） Ｙ （μｍ ） 0 90 180 270 -3 0 -2 0 -1 0 0 1…
Rev 1.0
MS 参数
4-26
4-8-1-3 计算范围内的XA，YA，CA的方法
＜程序＞
①从前供料库供给角度０°和后供料库供料角度０°用０、９０、１８０、２７０°贴装角度进行贴装，
分别计算各贴装角度时Ｘ，Ｙ的贴装偏差的平均值。
②各贴装角度不一致时，从前后两供料库用供料角度 0°进行吸附贴装，调查偏斜的倾向。
③前侧供料库和后侧供料库的偏斜如果向相反方向偏斜时，CA 有效。因此，仅输入 CA 的值作
为偏差值。
④从前侧供料库和后侧供料库的偏斜如果向相同方向偏斜时，XA，YA 有效。因此，仅输入 XA，
YA 的值作为偏差值。
4-8-1-4 XA，YA，CA的输入例
偏差值输入从贴装角度 0°到 180°所看到的偏差量。
1) XA、YA
各贴装角度（0°,90°,180°,270°）的贴装位置以前供料库的供料角度０°，后供料库的供料角
度０°贴装时，将如下图所示那样被贴装（F-0 和 R-0 向相同方向偏斜）时。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
图 3 前供料库 0°吸附的贴装结果
图 4 后供料库 0°吸附的贴装结果
以 F-0 的贴装角度 0°作为基准之后，贴装角度 180°在Ｘ方向偏差+20μｍ，在Ｙ方向偏差+20
μｍ，因此均向现状的ＸＡ加-0.010(mm)，向ＹＡ加-0.010(mm)。
Rev 1.0
MS 参数
4-27
2) CA
各贴装角度（0°,90°,180°,270°）的贴装位置以前供料库的供料角度０°，后供料库的供料
角度０°贴装时，将如下图所示那样被贴装（F-0 和 R-0 向相反方向偏斜）时。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
图 5 前供料库 0°吸附时的贴装结果
图 6 后供料库 0°吸附时的贴装结果
把 F-0 的贴装角度 0°作为基准的话，贴装角度 180°向 X 方向偏斜+20μｍ，向Ｙ方向偏斜
+20μｍ，因此，LNC60 贴装头时，向现状的ＣＡ加-0.010(mm)。
Rev 1.0
MS 参数
4-28
4-8-2 使用治具
不是自动测定，治具不规定。
4-8-3 操作

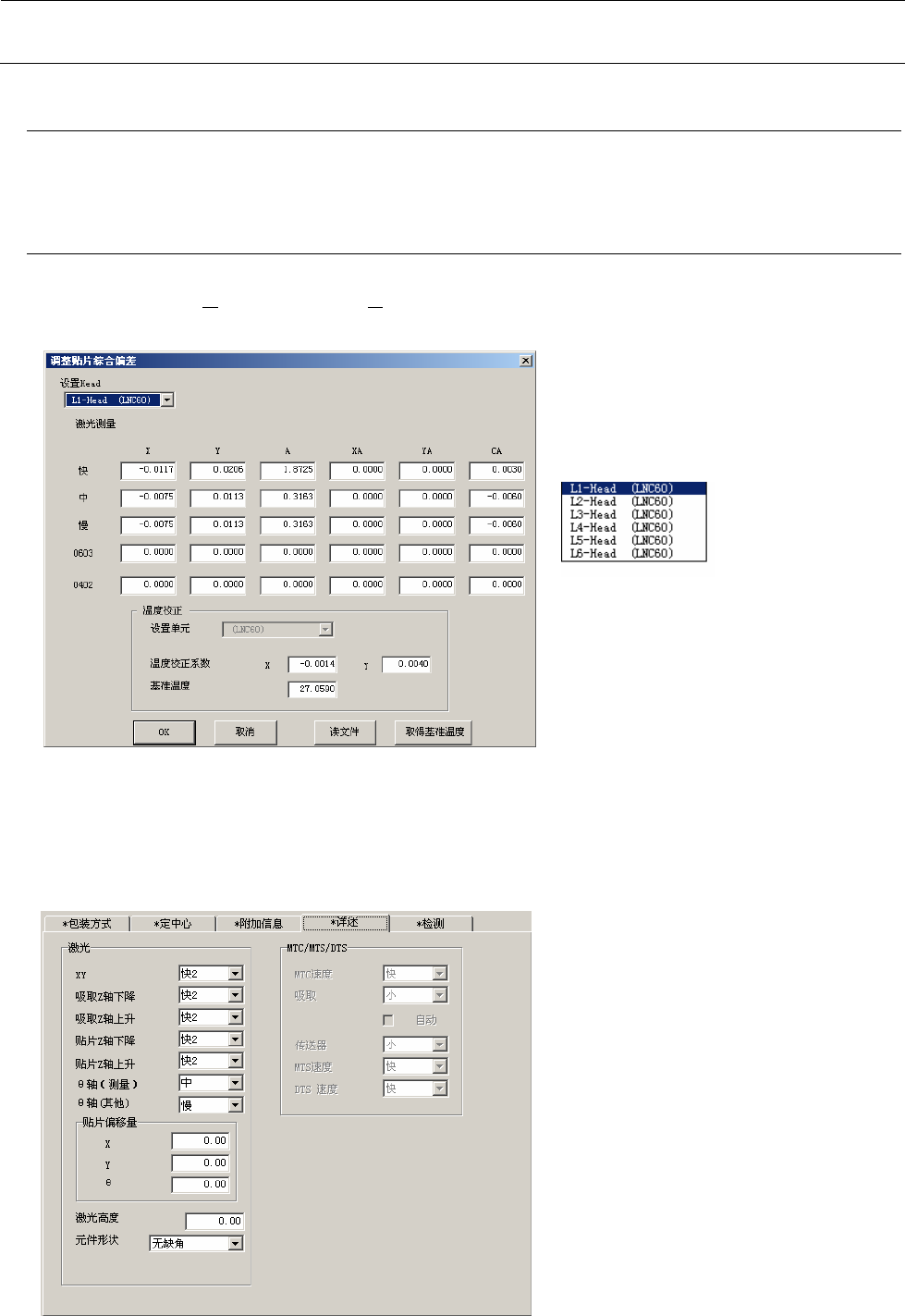

选择了[偏差设定（Ｏ）][贴装综合偏差（Ｇ）...]之后，下面的调整贴片综合偏差的画面。
在凸出画面选择设定对象贴装头。
不
影响机器后备的“使用装置”的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，下列一览显示出来。
基准温度的取得方法
设置取得贴片综合偏差时的贴片机当前
温度。手动输入参数后，请按基准温度
取得键。
生产时，计算贴片机温度与基准温度的
差量，对 XY 加以校正。
（基准温度－当前的温度）×（Y）或（X）
的校正系数：
当前的温度=按开始按钮时的温度
输入贴片综合偏差时，请根据元件
数据
的计测时的θ速度手工输入偏差值。
