Rev 1.0 MS 参数 2-1 2. 控制菜单 2-1 起动方法 右击鼠标或按 F9 键后，凸起菜单被显示 （ 参照图 2-1） ，选择菜单实行动作 。 设定为没有安装的装置不能选择 [ 初期設置 （I ）] 的 [ 附属 （O）] 菜单。 2-2 菜单内容 注 1 “ XY 轴移动”是以 OCC 为基准进行移动。 图 2-1 有 CAL 块第 1 标记识别 注 1
Rev 1.0
MS 参数
1-13
1-5 基本操作
1-5-1 数据更新
取得各数据时，选择设定（变更）的数据 OK 后被反映出来。
偏离坐标值在实行原点复位后被反映出来。
因此，止变更数据时，其变更不反映，请注意。
另外，选择取消，变更为无效。
1-5-2 限制事项
・ 在数据变更画面，“ORIGIN”开关无效。复位原点时，关闭变更画面，在初期画面进行变更。
・ 在数据变更画面”STOP”开关无效。请等待装置停止或按紧急停止开关停止。
Rev 1.0
MS 参数
2-1
2. 控制菜单
2-1 起动方法
右击鼠标或按 F9 键后，凸起菜单被显示（参照图 2-1），选择菜单实行动作。
设定为没有安装的装置不能选择[初期設置（I
）]的[附属（O）]菜单。
2-2 菜单内容
注 1 “XY 轴移动”是以 OCC 为基准进行移动。
图 2-1
有 CAL 块第 1 标记识别
注 1
Rev 1.0
MS 参数
2-2
2-3 XY轴移动

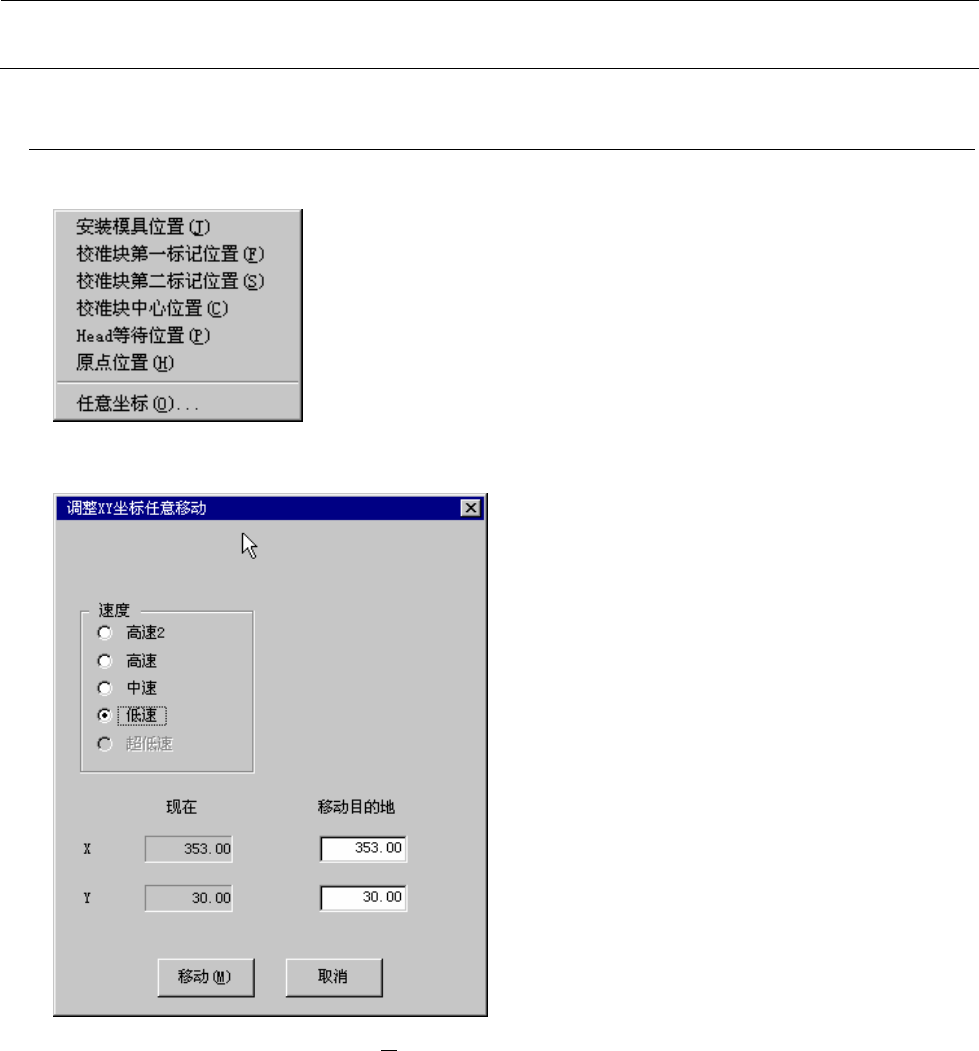

选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后，OCC 中心移动到其位置。
选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来。
输入移动目的地坐标，选择＜移动（M
）＞或按 F3 键，移动到 OCC 中心被指定的坐标。
