Rev 1.0
MS 参数
2-3
2-4 Z任意坐标移动

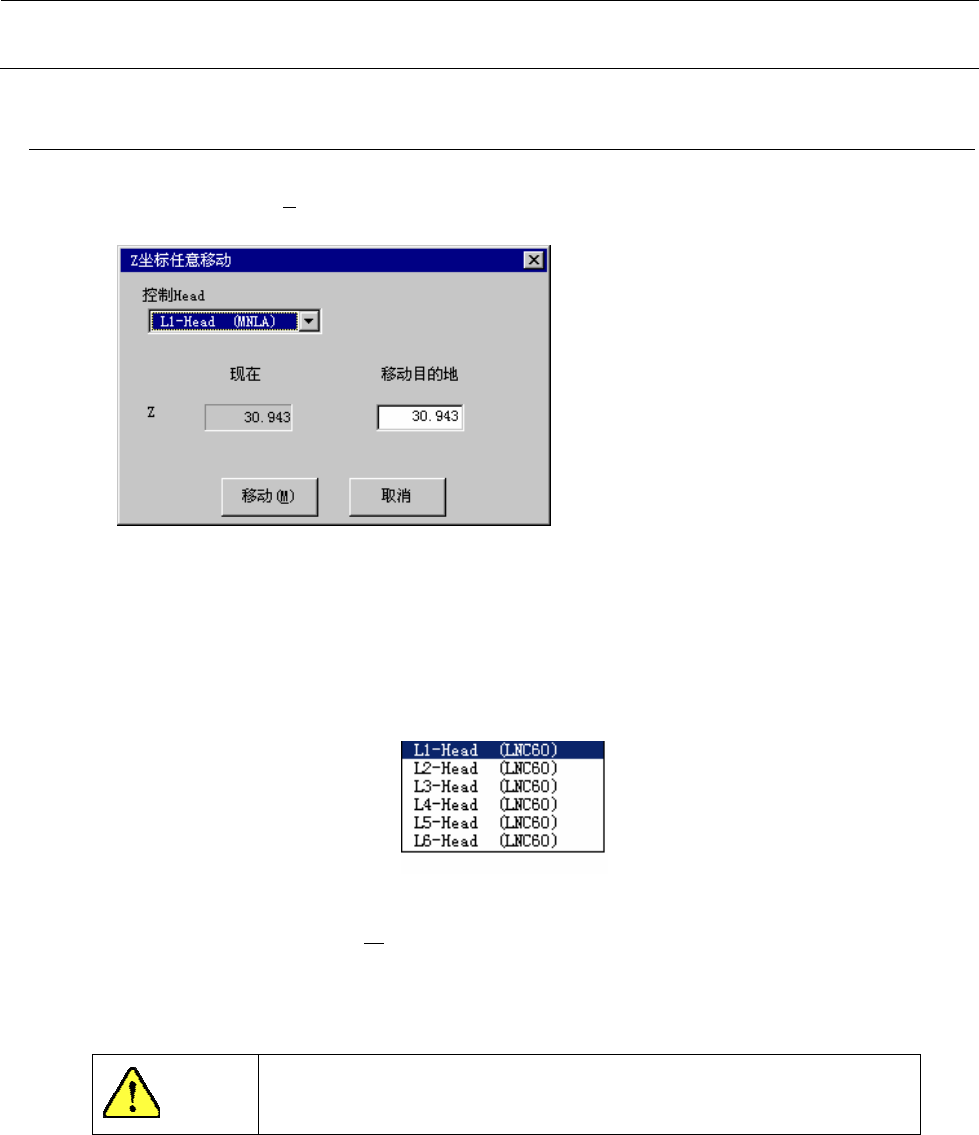

从控制坐标选择[Z 轴移动（Ｚ）...]之后，下述Ｚ坐标任意移动画面被显示出来。
请选择控制对象贴装头。
不影响机器设置的“使用装置”时的设定。（没有被检查（不使用）的装置也可以选择）
按 Alt +↓键，下列画面被显示。
输入移动目标地坐标，选择＜移动（Ｍ
）＞或按 F3 键。
选择的贴装头的 Z 轴移动到被指定的位置。
下降 Z 轴时，请确认 Z 轴下面是否煤右供料器或传送轨等之后在下降。
Z 轴下降到供料器等上后，碰撞供料器，损坏装置。
危险
Rev 1.0
MS 参数
2-4
2-5 传送控制
从控制菜单选择[传送控制（C）...]之后，下列的调整传送控制画面被显示。
输入基板厚度，选择＜运行（D）＞按键，或按 F3 键运行控制。
2-6 照明图
从控制菜单选择[照明图控制（Ｌ）]。
下列照明图控制画面被显示。
输入方向、管道号，选择＜运行（Ｄ
）＞按键或按 F3 键。
取得被指示位置的照明图。
＜附属功能＞
F5 键：现在的管道号－１的管道号实行照明图。
F6 键：现在的管道号＋１的管道号实行照明图。
Rev 1.0
MS 参数
2-5
2-7 Head上升气缸
请从控制菜单中选择[Head 上升气缸（H）]。于是显示下面的控制贴装头上升气缸的对话框。
在伺服 OFF 的状态下按下<ON（O
）><OFF（F）>或<ON/OFF（G）>，则执行控制。
返回原点后，按紧急按钮使转到伺服 OFF 状态，就能够执行贴装头上升气缸控制。
在伺服 ON 状态下不能执行。
作业结束后，务必使贴装头提升气缸回到上升的状态之后再结束 MS 参
数。要是在下降的状态下结束，则按下紧急停止按钮时贴装头提升气
缸将不会正常动作。
注意
