4-12 台架校正
4-12-1 功能
机器出厂前，与台架之弯曲状态相对应的台架标记识别位置需要校正，为此要测定台架的弯曲状态。
因此，本项目仅在 JUKI 公司有指示的情况下才需要进行变更。
4-12-2 使用治具
·主供料器： CTF 用 （E6215705CB0）
4-12-3 操作

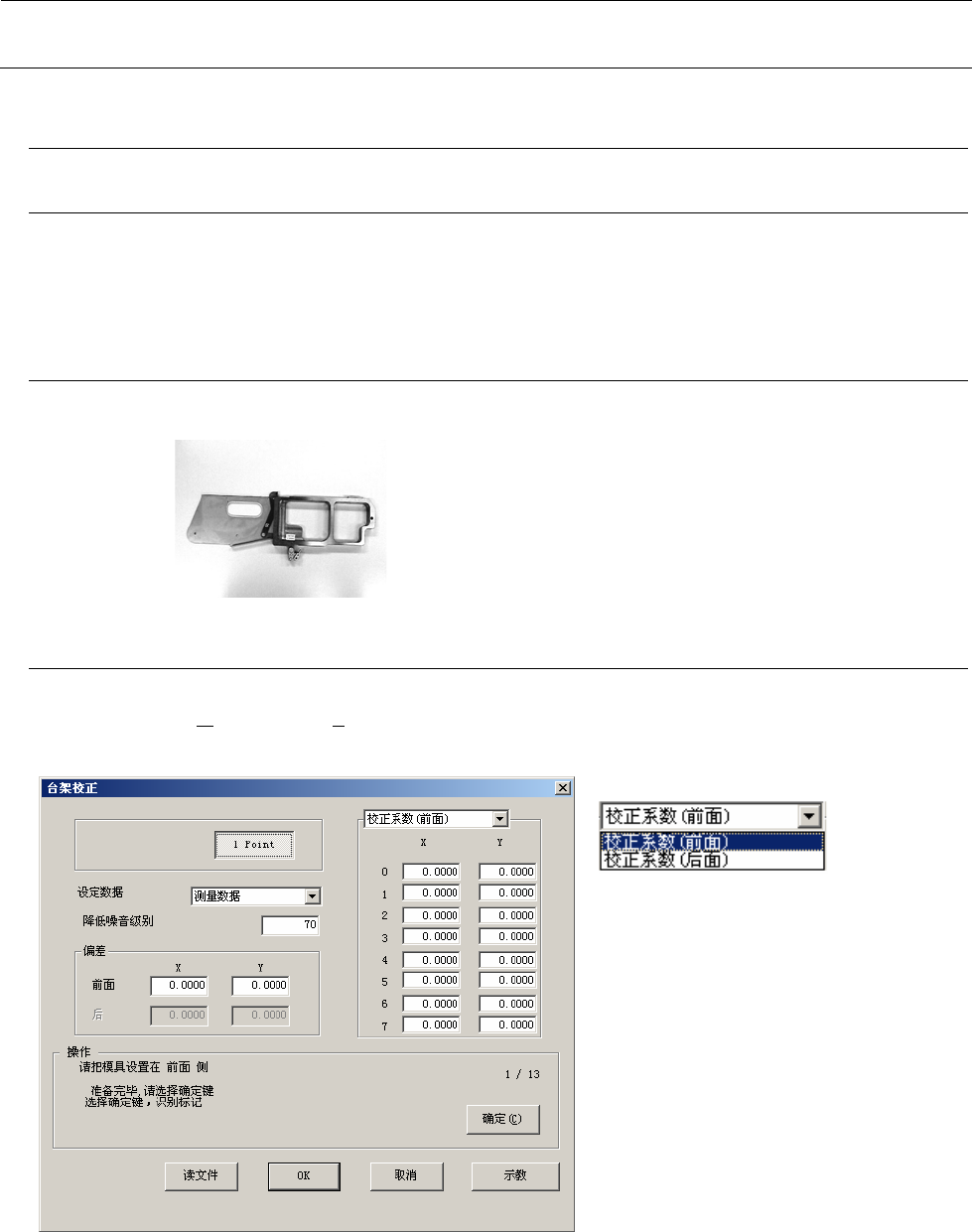

选择[偏差设置（Ｏ）][台架校正（K）...]后，显示下面所示的台架校正设置界面。
按照操作设定偏差·校正系数。
＜操作・１／１０＞
从下设定数据的拉框中，选择测量数据。
请将治具安装在前面侧。准备完成后，
请按确定键。OCC 摄像机将会自动识别
治具上的标记。
Rev 1.0
MS 参数
4-34

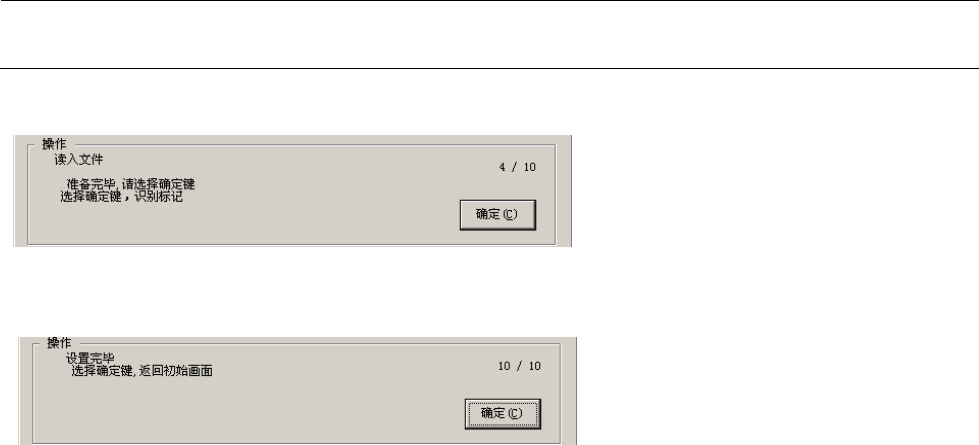

＜操作・４／１０＞
请按下读文件键，
读取主台架中的数据。
请将治具安装在前面侧。准备完成后，
请按确定键。OCC 摄像头将会自动识别
治具上的标记。
＜操作・１０／１０＞
设置完成。选择确定，返回到初始画面。
Rev 1.0
MS 参数
4-35
4-13 贴装头待机位置
4-13-1 功能
设定送入基板时，生产结束时，取下吸嘴时和以外时（显示废弃）的贴装头的待机位置。
4-13-2 使用治具
本设定不使用治具。
4-13-3 操作

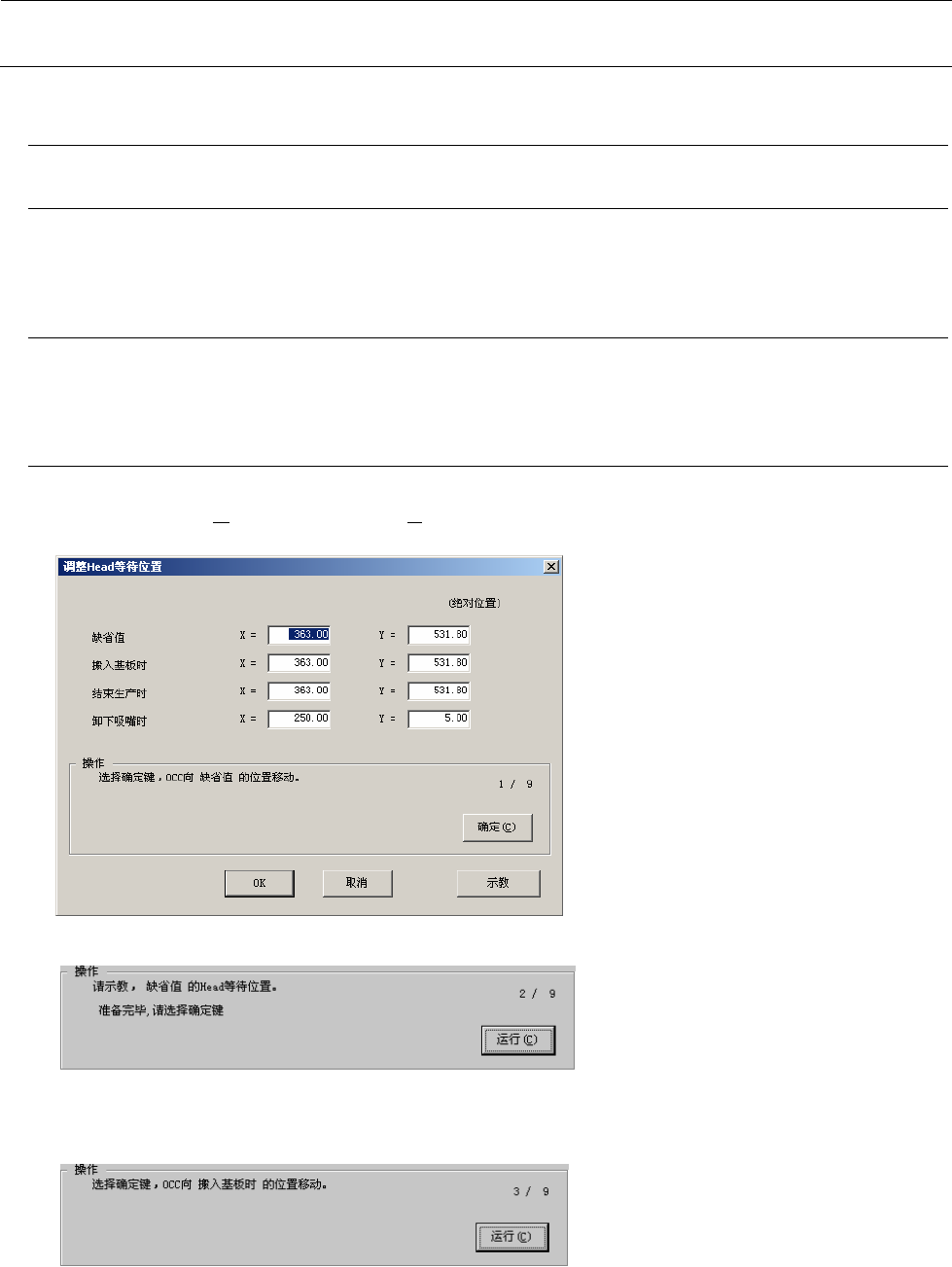

选择了[偏差设定（Ｏ）][贴装头待机位置（Ｅ）...]之后，显示出下面的调整 Head 等待位置的画面。
＜操作・１／９＞
准备完毕，请选择确认。
选择了确认之后，OCC 移动到废弃的贴
装头待机位置。
＜操作・２／９＞
通过演示，求废弃的贴装头待机位
置，
然后按演示按钮或 HOD 的确定键。
演示结束之后，用求的坐标更新废弃的
贴装头待机位置。
准备完毕，请选择确认。
选择了确认之后，变为下一个贴装头待
机位置的设定画面。
＜操作・９／９＞
设定完毕。
选择了确认之后，返回初期設置画面。
※直接输入坐标值，把游标调整到坐标值，进行演示也不能取得坐标值。
※初期值的废弃以外在校准部的中央。
