Rev 1.0
MS 参数
2-4

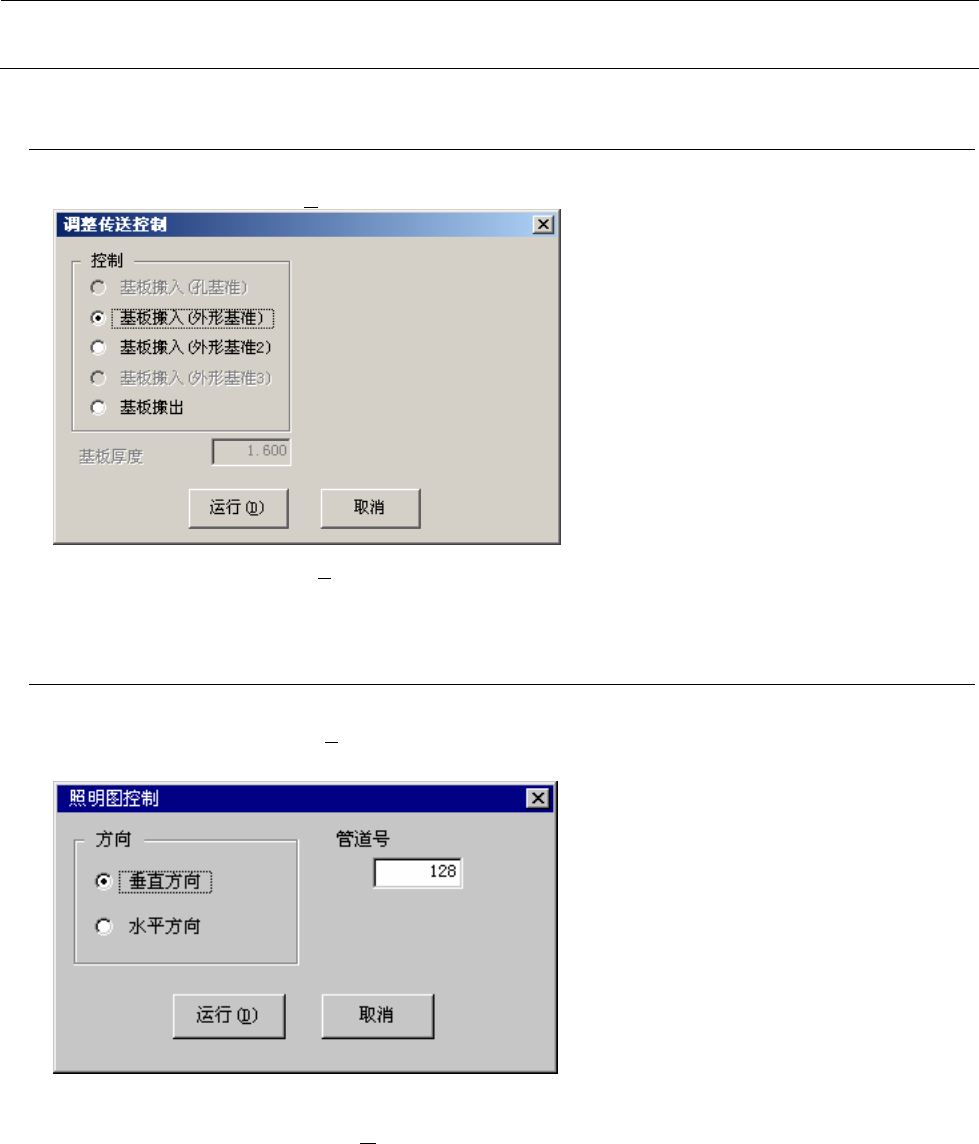

2-5 传送控制
从控制菜单选择[传送控制（C）...]之后，下列的调整传送控制画面被显示。
输入基板厚度，选择＜运行（D）＞按键，或按 F3 键运行控制。
2-6 照明图
从控制菜单选择[照明图控制（Ｌ）]。
下列照明图控制画面被显示。
输入方向、管道号，选择＜运行（Ｄ
）＞按键或按 F3 键。
取得被指示位置的照明图。
＜附属功能＞
F5 键：现在的管道号－１的管道号实行照明图。
F6 键：现在的管道号＋１的管道号实行照明图。
Rev 1.0
MS 参数
2-5

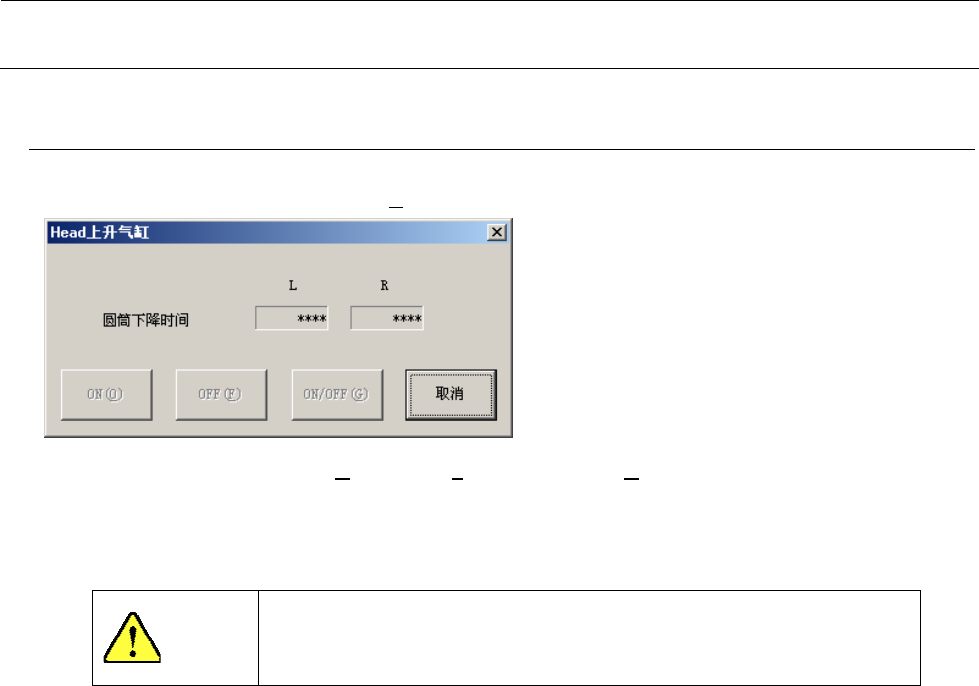

2-7 Head上升气缸
请从控制菜单中选择[Head 上升气缸（H）]。于是显示下面的控制贴装头上升气缸的对话框。
在伺服 OFF 的状态下按下<ON（O
）><OFF（F）>或<ON/OFF（G）>，则执行控制。
返回原点后，按紧急按钮使转到伺服 OFF 状态，就能够执行贴装头上升气缸控制。
在伺服 ON 状态下不能执行。
作业结束后，务必使贴装头提升气缸回到上升的状态之后再结束 MS 参
数。要是在下降的状态下结束，则按下紧急停止按钮时贴装头提升气
缸将不会正常动作。
注意
Rev 1.0
MS 参数
3-1

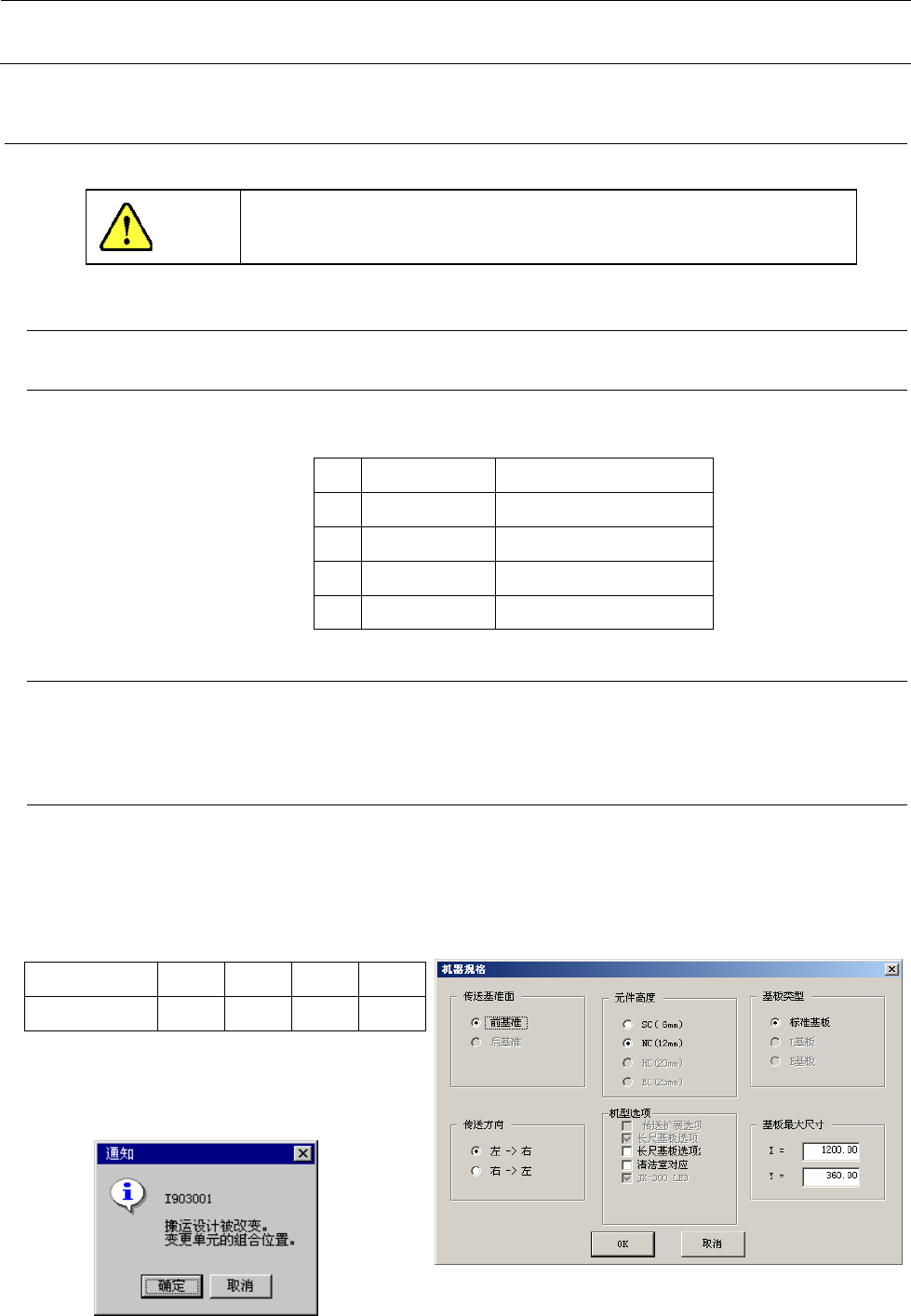

3. 初期設置
3-1 机器规格
3-1-1 功能
设定以下项目。
3-1-2 使用治具
在本设定不能使用治具。
3-1-3 操作
选择[初期設置（I）][机器规格（C）...]之后，下列的传送规格设定画面显示出来。
有关项目，请点黑点进行选择。变更了传送规格之后，需要 MS 参数和机器设置坐标初期化。有的机
种，可以选择的的元件对应高度不同。
(mm)
机种 SC NC ＨC EC
JX-300LED 6 12
选择了确认之后，传送规格变更时，装置组
装位置变更的通知被显示出来。
变更初期設置仅在 JUKI 有指示时实施。
变更内容和规格不同时机器动作不保证。
注意
No. 项目 设定内容
1 传送基准面 机械基准面
2 传送方向 机器的传送方面
3 对应元件高度 对应元件的最大尺寸
4 基板种类 基板的种类
