＜操作・２／４（自然破坏情况）＞
选择了确认之后，测定“自然破坏情况”。
关闭了真空电磁阀之后，确认贴装头的
真空传感器和 ATC 真空传感器的测定值
如何变化。
KE2000 系列贴装元件时不使用鼓风，真空压为自然大气压（被破坏）贴装元件。
标准值如下所示。
Head V. CAL
自然大气压开始时间 6～13ms 7～15ms
自然大气压破坏时间 10～19ms 15～30ms
选择了 OK 之后，返回原来的画面。
真空破坏开始时间
(V.CAL)
自然破坏开始时间
(Head)
真空破坏时间
(V.CAL)
自然破坏时间 (Head)
Rev 1.0
MS 参数
4-39

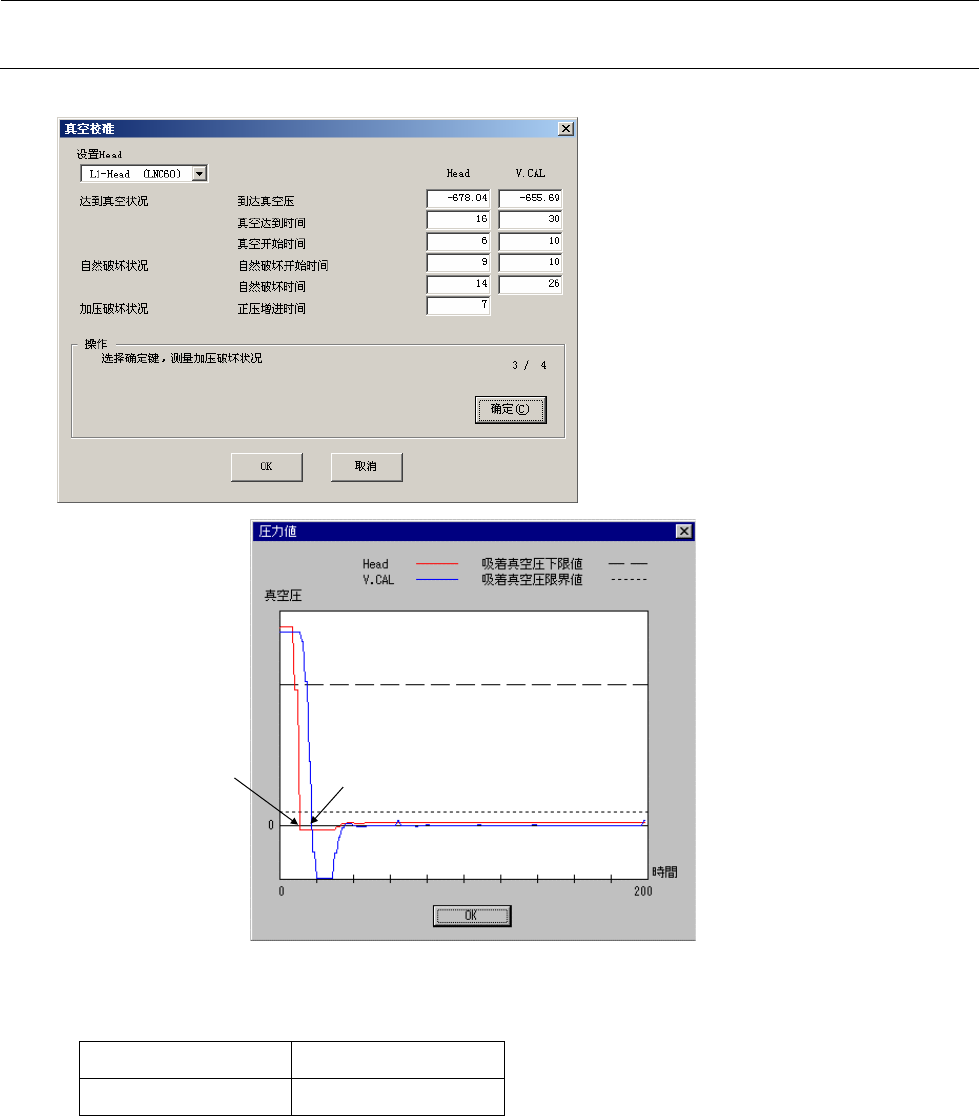

＜操作・3／４（加压破坏情况）＞
选择了确认之后，
测定加压破坏情况。确
认从真空状态打开鼓风电磁阀，贴装头
的真空传感器和 ATC 的真空传感器的测
定值如何变化。
正圧突入時間（V.CAL）
正圧突入時間（Head）
正压突入时间（V.CAL）
正压突入时间（Head）
Head 的真空传感器不能正压测定，因此正压侧的曲线不能显示。
标准值如下所示。
H
ead
正压突入时间 6～-12ms
Rev 1.0
MS 参数
4-40

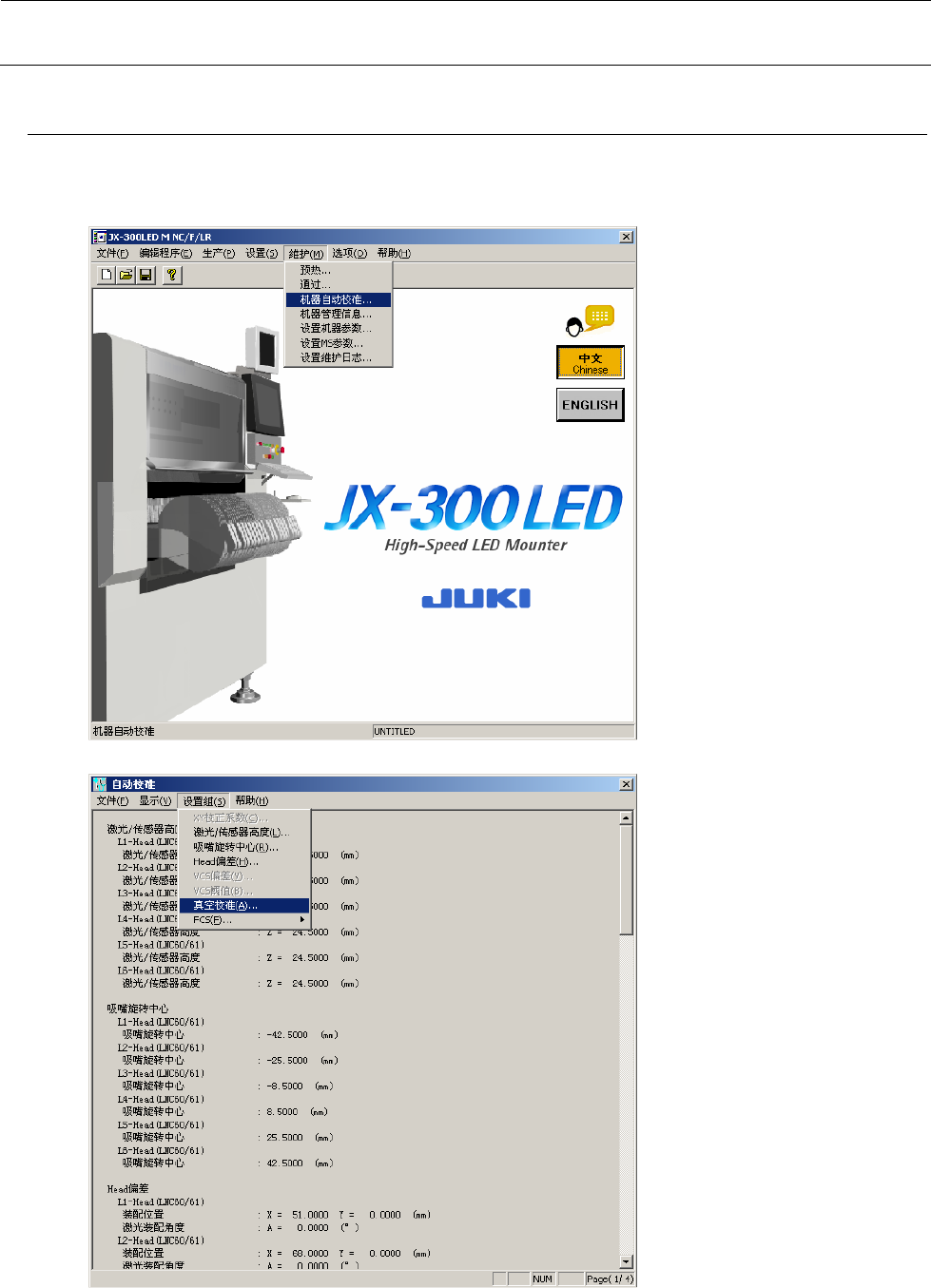

4-14-2 自我校准
请选择维修 → 自我校准、设定组 → 真空校准。
