4-1-4 MSP允许值
※ 确认基板上面高度，确认偏差值在2～2mm 的范围内。如果偏差值超出此范围，请调整 Z 电动机
轴与 Z 轴滚珠螺杆的位置关系，再次重新取得 MS 参数。
MSP 值不良时
No. 项目 MSP允许位置
异常位置 调整（检查项目）
1 基板上面高度 0±2mm 贴装精度不良 Z轴马达组装
2 激光高度 ±1 mm 贴装精度不良 Z轴马达组装
激光传感器
Ｌ１ -４２．５±１
Ｌ２ -２５．５±１
Ｌ３ -８．５±１
Ｌ４ ８．５±１
Ｌ５ ２５．５±１
3 吸嘴旋转中心
Ｌ６ ４２．５±１
同时吸附不良
贴装精度不良
贴装头吸嘴轴的安装
精度
激光传感器
4 角度偏差 -179°以上 180°以下 同时吸附时的吸
附异常错误
Rev 1.0
MS 参数
4-6
4-2 OCC偏差
4-2-1 OCC光量设定
实施焦点调整（确认）之后再进行设定。
4-2-1-1 功能
调整 OCC 用照明 LED 的亮度。
4-2-1-2 使用治具
・陶瓷基板（2 英寸）（E2107998000） ·消杂光环 遮光环的尺寸
4-2-1-3 操作

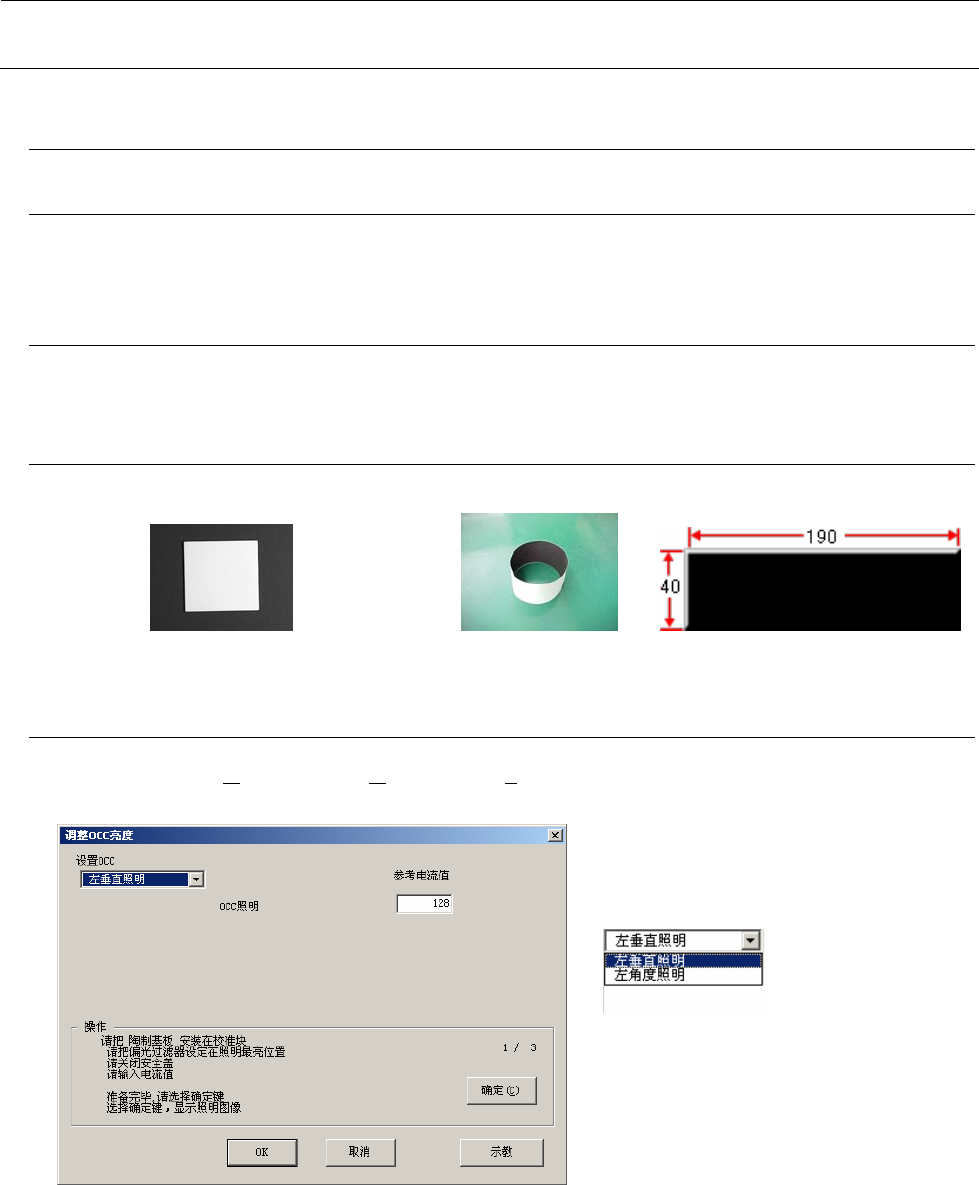

选择了［偏差设定（Ｏ）］[ＯＣＣ偏差（Ｏ）][光量调整（L）...]之后，显示出下面的光量调整画面。
＜操作・１／３＞
按 Alt +↓键，下面的一览显示出来。
在凸起画面上，选择设定对象 OCC。
※ 对机器设置的“使用装置”的设定没有
影响
。没有检查（设定为不使用）的装
置也可以选择。
遮光环请用内侧为黑色的厚纸制作。
Rev 1.0
MS 参数
4-7
＜操作・１／３续＞
请把陶瓷基板装到校准块上，再将
遮光
环设置在其上面。
把偏光滤光镜调整到存储器“5”（更明亮
的设定）。
选择确定之后，显示设定 OCC 的照明图。

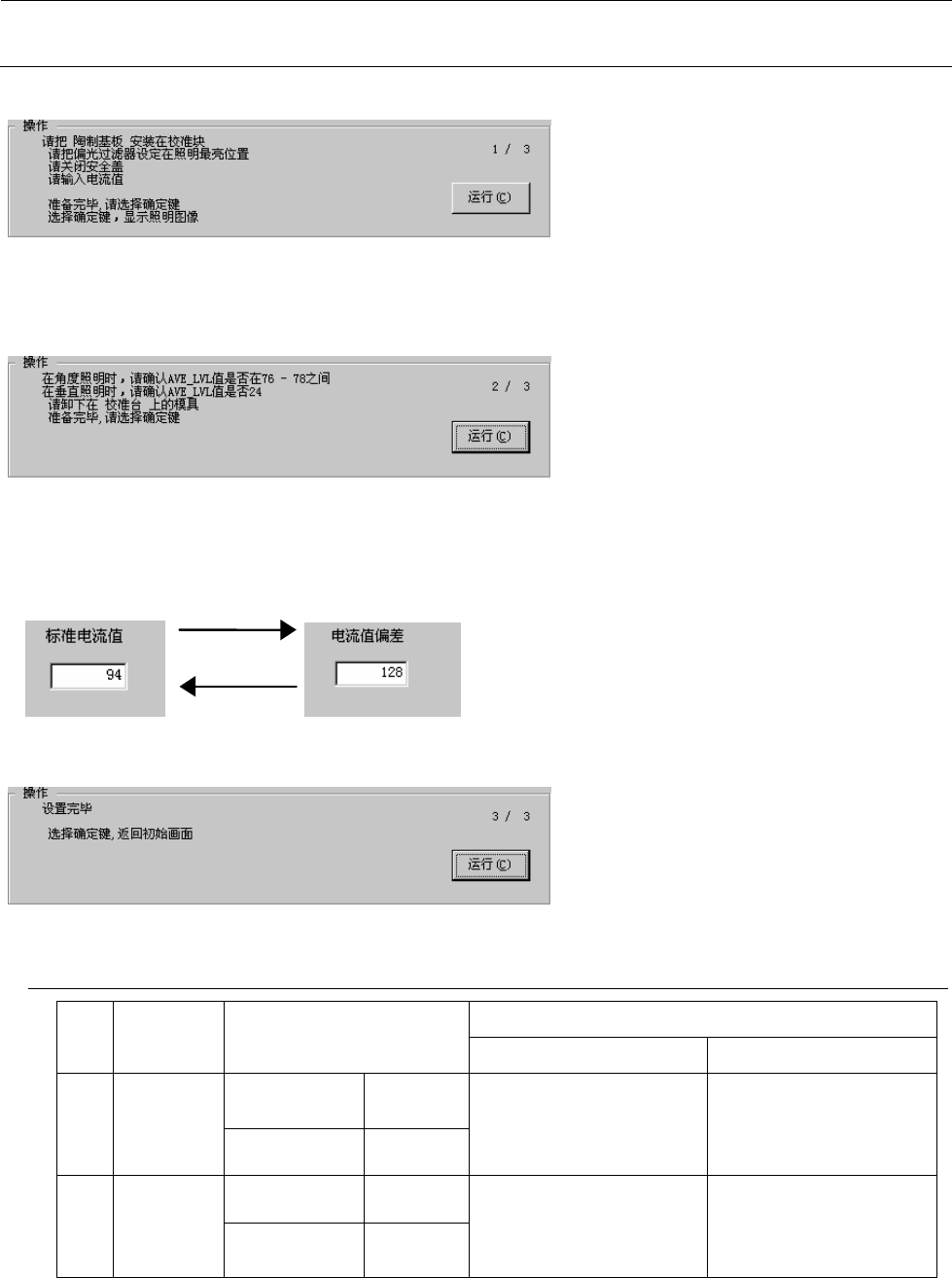

＜操作・２／３＞
看视觉监视器，垂直照明时，AVE_LVL 请
调整为 45～48。
角度照明时，AVE_LVL
请调整到 94～96。另外把参考值均设定
为 200 以下。如果光亮登记不在上述范
围值，变更标准电流值，再次反复自动
设定。
Page Up
Page Ｄｏｗｎ
标准电流值的调整光亮等级不能调
整
时，请按 Page Up/Page Down 键，变更
偏离电流值的调整。
光量等级不在上述范围时，从 CAL 部取下治具，选择确定。
＜操作・３／３＞
设定完毕。
选择确定之后，返回初期操作画面。
4-2-1-4 MSP允许值
MSP 值不良（临界值也不属于规定光量值）时 No. 项目 MSP 允许值
异常点 检查（更换）项目
标准电流值 0～255 1 垂直照明
偏差电流值 0～255
由于原点复位时的位置偏
析造成贴装精度不良
由于 BOC 标记识别不良
造成贴装精度不良
照明控制基板
OCC 照明基板
标准电流值 0～255 2 角度照明
偏差电流值 0～255
由于原点复位时的位置偏
析造成贴装精度不良
由于 BOC 标记识别不良
造成贴装精度不良
照明控制基板
OCC 照明基板
