Rev 1.0 MS 参数 4-21 4-5-4 MSP 允许值 MSP 值不良时 No. 项目 M S P 允许值 异常点 调整(检查) 项目 X ± 2mm 1 装配位置 Y ± 2mm 但是，同一 ATC 内各位置 的 MSP 值的偏斜量为 0.2mm 以下。 吸嘴更换不良， 同时更 换吸嘴不动作 ATC 装置的 组装精度
Rev 1.0
MS 参数
4-20

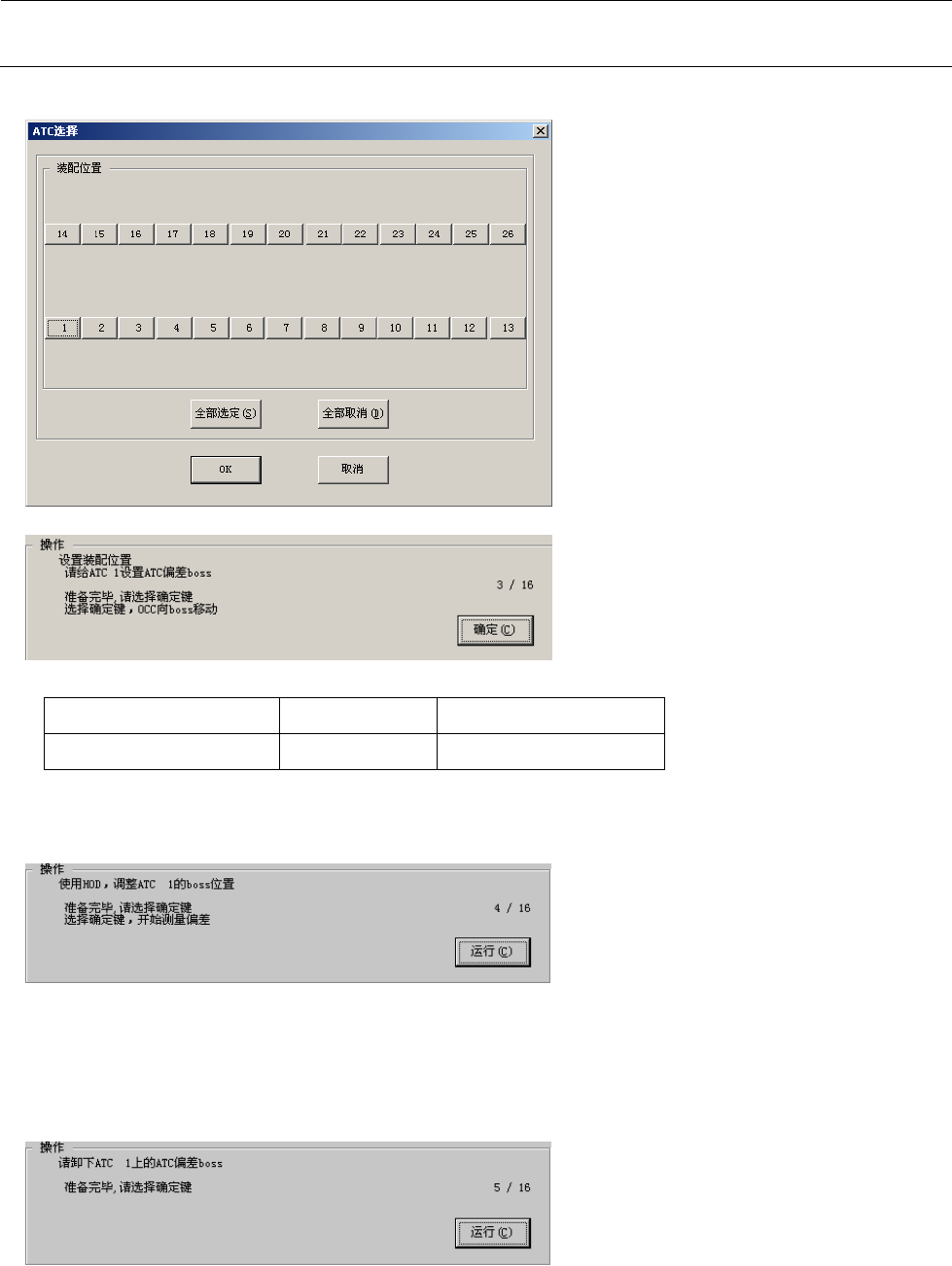

＜操作・１／１６（续）＞
选择设定的参数。
选择确认之后，进行选择参数的设定。
选择了取消之后，中止参数选择。
＜操作・３／１６（装配位置）＞
把 ATC 偏差设置到设定的 ATC NO。
准备完毕，请选择确认。
机种 使用治具货号 使用治具名称
JX-300LED 40046648 ATC 偏差点 2070 组
选择了确认之后，移动到 OCC 设定的 ATC NO 的 ATC 部上。
＜操作・４／１６（装配位置）＞
用演示把监视器的十字游标调整到设定
的 ATC NO 的 ATC 偏差部中心，然后按
演示按钮或 HOD 的确定键。
准备完毕，请选择确认。选择了确认之
后，标志识别后，计算新的坐标的装配
位置。
＜操作・５／１６（装配位置）＞
从设定的 ATC NO.卸下 ATC 偏差部。
准备完毕，选择确认。
选择了确认之后，变为下一个 ATC
NO
的设定画面。
Rev 1.0
MS 参数
4-21
4-5-4 MSP允许值
MSP 值不良时 No. 项目 MSP允许值
异常点 调整(检查)
项目
X ±2mm 1 装配位置
Y ±2mm
但是，同一 ATC 内各位置
的
MSP 值的偏斜量为
0.2mm 以下。
吸嘴更换不良，同时更
换吸嘴不动作
ATC
装置的
组装精度
Rev 1.0
MS 参数
4-22

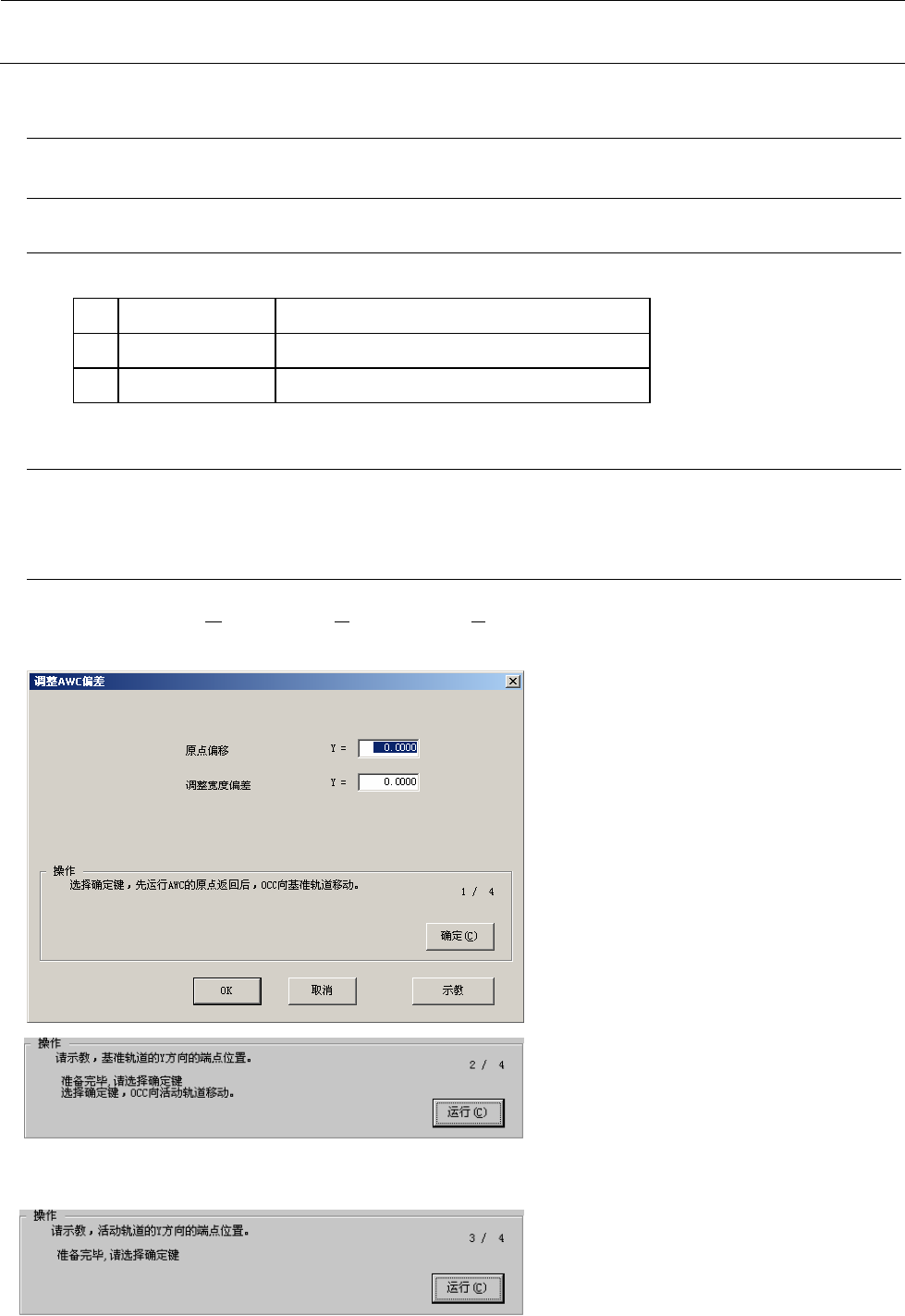

4-6 传送偏差
4-6-1 AWC偏差（选项）
4-6-1-1 功能
演示原点复位时的传送宽度，以便 AWC 能正确动作。
No. 项目 设定内容
1
原点偏差 离 AWC 原点设计位置的偏差值
2
调整宽度偏差 AWC 移动时的富余宽度
4-6-1-2 使用治具
本设定不使用治具。
4-6-1-3 操作
选择了[偏差设定（Ｏ）][传送偏差（Ｒ）][ＡＷＣ偏差（Ａ）...]之后，显示出下面的调整ＡＷＣ偏差的设定画
面。
＜操作・１／４＞
准备完毕，请选择确认。
选择了确认之后，AWC 原点复位，OCC
移动到基准轨上。
原点在最大基板宽度附近。
＜操作・２／４＞
通过演示，求基准轨道内侧的 Y 坐标，
然后按演示按钮或 HOD 确定键。
准备完毕，请选择确认。
选择确认之后，OCC 移动到可动轨上。
＜操作・３／４＞
通过演示，求可动轨道内侧的 Y 坐标，
然后按演示按钮或 HOD 的确定键。
演示完毕，用求的 Y 坐标计算新的偏差
值。准备完毕，选择确认。
