Rev 1.0
MS 参数
4-12
4-3-4 MSP許容値
ＭＳＰ值异常时 Ｎｏ 项目 ＭＳＰ允许值
异常点 检查（更换）项目
Ｘ ±０．０２５ｍｍ １ 组装精度
Ｙ ±０．０２５ｍｍ
ＣＡＬ部的第１、２标记附近的
表面状态（伤痕、脏污等）。
２ 组装角度 Ａ ±０．１°
对在贴装头偏差等ＣＡＬ螺丝
ＣＡＬ块上自动贴装取得的MAP
值产生坏影响。
ＣＡＬ块的组装精度
Rev 1.0
MS 参数
4-13
4-4 贴装头偏差
4-4-1 贴装头偏差
4-4-1-1 功能
测定各贴装头的装配角度和 OCC 的装配位置。
4-4-1-2 使用治具
・E3622721000：CAL 螺丝 A ・E5190729000：CAL 螺丝 V ・508 吸嘴
※ 对于LNC60 贴装头的贴装头偏差，任何一方的治具都可使用。
4-4-1-3 操作

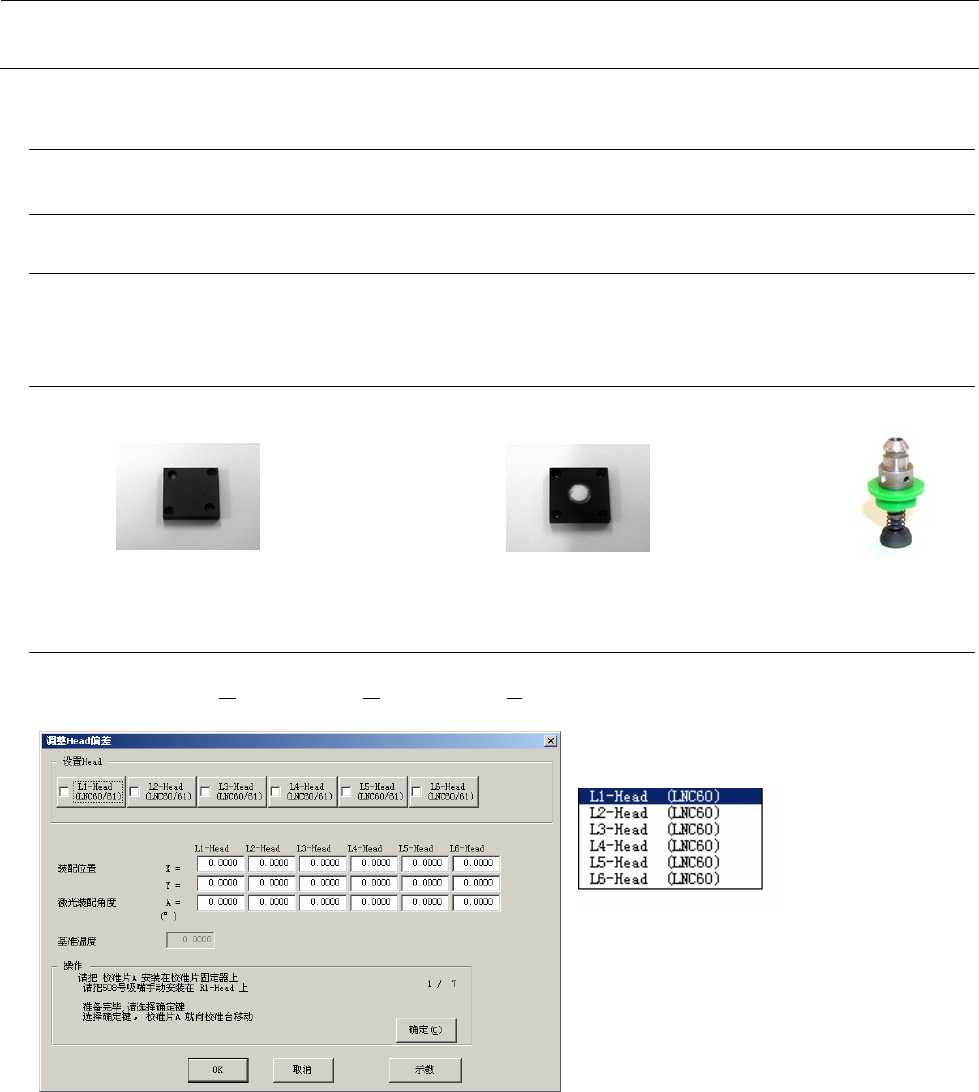

选择了[偏差设定（Ｏ）][Head 偏差（Ｈ）][Head 偏差（Ｅ）...]之后，显示出下面的贴装头偏差设定画面。
＜操作・１／５＞
按 Alt +↓键，显示出下列一览。
请选择设定对象贴装头。
不影响机器设置的“使用装置”的设定。没有
检查（设定为不使用）装值也可以选择。
请把 CAL 螺丝设置四到 CAL 螺丝上。（安
装校准片时，请注意要使大的孔在上，小的
孔在下。）
请把 508 号吸嘴安装到设定贴装头。
准备完毕，请选择确认。选择了确认之后，
根据设定贴装头，把 CAL 螺丝从 CAL 螺丝
张力移动到 CAL 块。
Rev 1.0
MS 参数
4-14

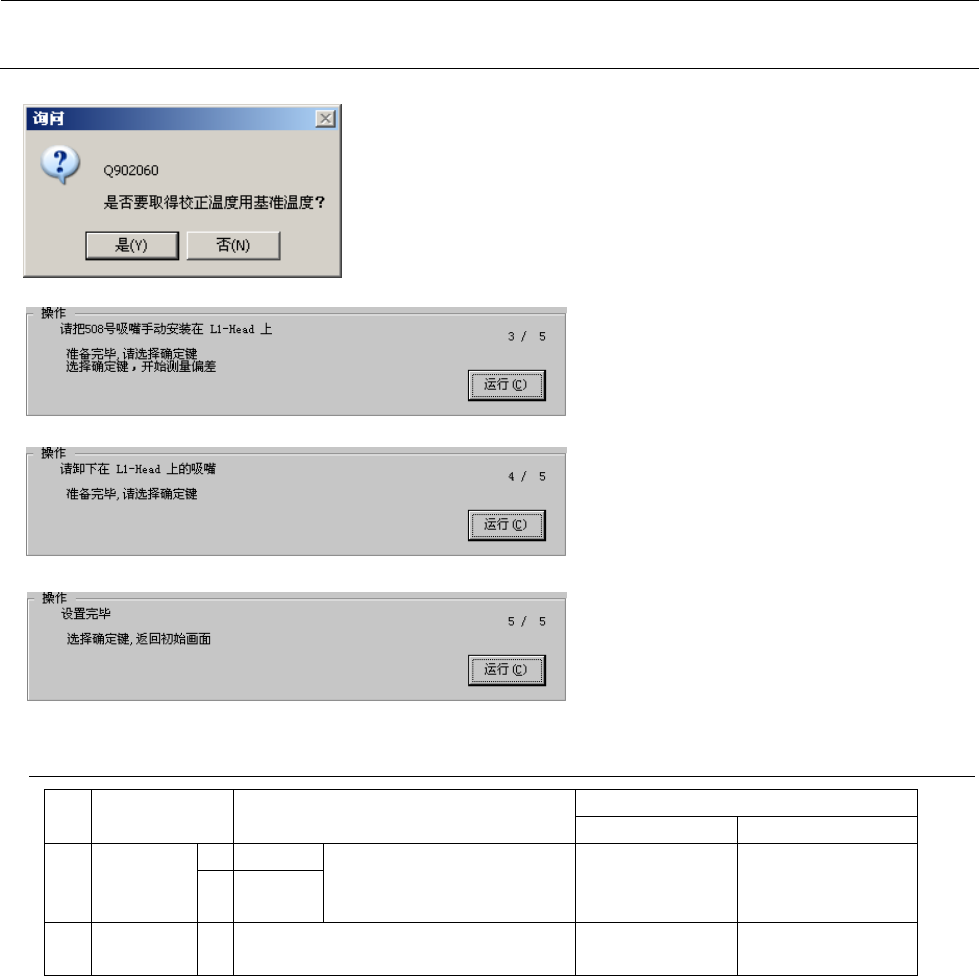

如按确定键，则显示左图的询问框。
一般情况下请按「否」。如果按了「是」，则与 4-11-3 贴
片综合偏差的基准温度一样，取得当前的贴片机温度。基
准温度将在贴装头偏差取得完毕后被设置。
＜操作・３／５＞
把 508 号吸嘴设置到设定贴装头上。
准备完毕，请选择确认。
选择了确认之后，侧定偏差。
＜操作・４／５＞
从设定贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・５／５＞
设定结束。
选择了确认之后，返回初期設置画面。
4-4-1-4 MSP允许值
MSP 值不良时
No. 项目 MSP允许值
异常点 检查(更换)项目
X ±２㎜
１ 装配位置
Y ±２㎜
并列的吸嘴间的 MSP 值差
为
±０．０３以下
同时吸附不良
贴装精度不良
贴装头单元的组
装特定吸嘴的元
件精度
２
激光装配
位置
A ±０．５°
贴装精度不良
激光传感器的组
装精度
