Rev 1.0 MS 参数 4-18 4-4-3-4 MSP 允许值 ＭＳＰ 值不良时 Ｎｏ 项目 Ｍ Ｓ Ｐ 允许值 异常点 Ｘ ± ２ｍｍ １ 组装位置 Ｙ ± ２ｍｍ ２ 组装高度 Ｚ ± ０ ． ５ ｍ ｍ 吸附高度演示不良 组装位置精度 检查 ( 更换 ) 项目
Rev 1.0
MS 参数
4-17
＜操作・４／7（装配位置）＞
经演示，移动贴装头，传感器光照到 CAL
块的第１标记，按演示按钮或 HOD 的确
定键。
此时，确认传感器为 OFF（传感器头的 LED 两侧都闪亮，
演示画面的 Z 坐标值不显示）。
准备完毕，请选择确认。
选择了确认之后，HMS 传感器测定 CAL 块的第１标记位置。
・测定内容
①用 HMS 取得的高度差测定 CAL 块的第１标记中心位置。
②用①计算的第１标记中心位置和现有的 CAL 块第１标记的位置计算新的装配位置。
＜操作・6/7＞
测定重新装配高度。
选择了确认之后，用 HMS 传感器测定装
配高度。
・测定内容
①分别测定取得在
CAL 块上 9 处的高度。
②除了取得 9 处值种的上部 2 处和下部 2 处以外，把其他 5 处的平均值作为装配高度进行更新。
＜操作・7／7＞
设定完毕。
选择确认之后，返回初期設置画面。
Rev 1.0
MS 参数
4-18
4-4-3-4 MSP允许值
ＭＳＰ值不良时 Ｎｏ 项目 ＭＳＰ允许值
异常点
Ｘ ±２ｍｍ １ 组装位置
Ｙ ±２ｍｍ
２ 组装高度 Ｚ ±０．５ｍｍ
吸附高度演示不良 组装位置精度
检查(更换)项目
Rev 1.0
MS 参数
4-19
4-5 ATC偏差
4-5-1 功能
取得 ATC 各部位的装配位置。
4-5-2 使用治具
・ATC 偏差点 2070 组（40046648）
4-5-3 操作

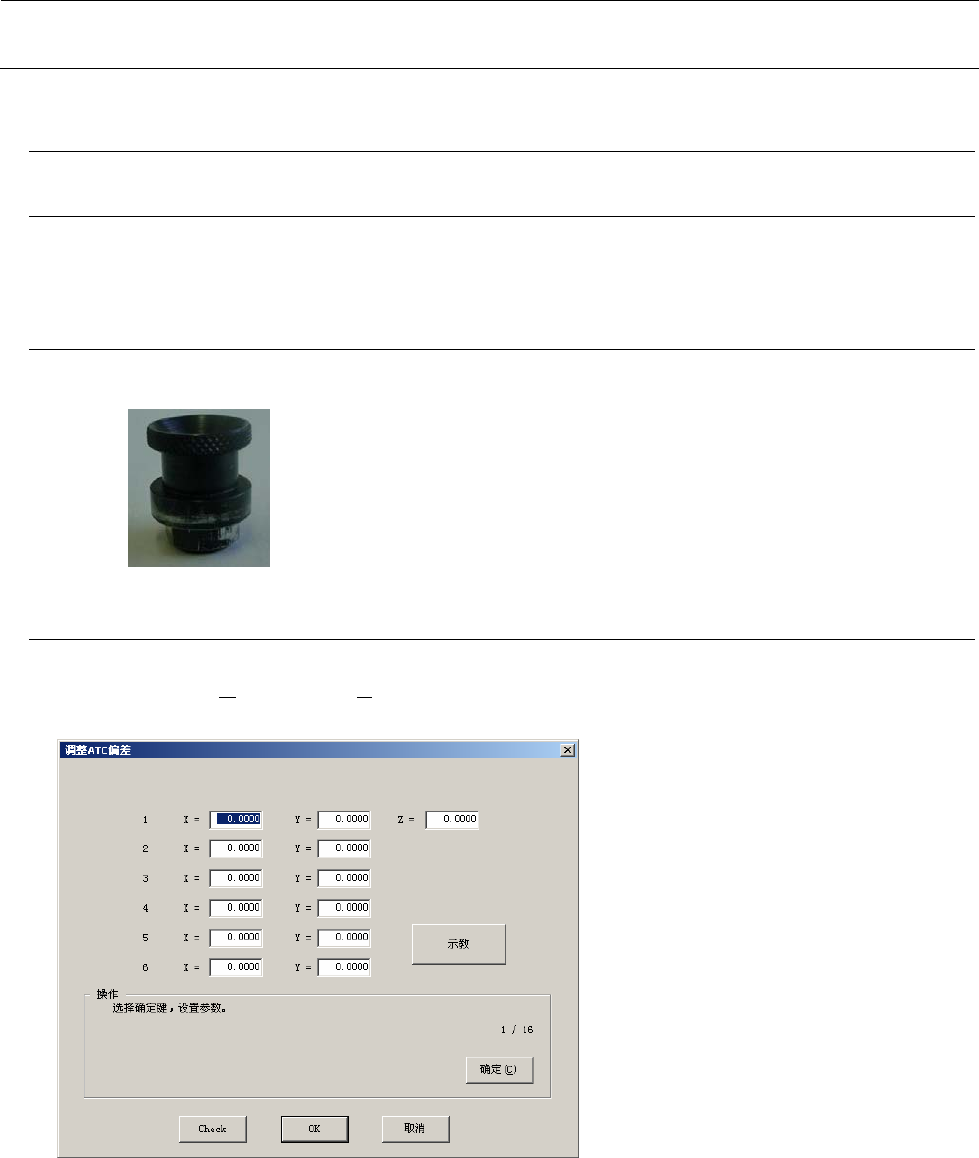

选择了[偏差设定（Ｏ）][ＡＴＣ偏差（Ａ）...]之后，显示出下面的调整ＡＴＣ偏差的画面。
・附属功能
F５键：保持 Y 轴坐标，把 X 轴移动到 ATC
的 13 的位置。
F６键：保持 Y 轴坐标，把 X 轴移动到 ATC
的 13 的位置。
＜操作・１／１６＞
准备完毕，选择确认。
选择确认之后，显示出选择设定参数。
