Rev 1.0 MS 参数 4-11 4-3 CAL 部偏差 请清扫 CAL 块和 CAL 螺丝之后再调整 。 4-3-1 功能 测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置 。 4-3-2 使用治具 本设定不使用治具 。 4-3-3 操作 选择了 [ 偏差设定 （Ｏ ）][ＣＡＬ 块偏差 （Ｃ ）...] 之后，显示出下面的 ＣＡＬ 块偏差设定画面 。 ＜ 操作 ・１／４＞ CAL 块上有治具时，请…
Rev 1.0
MS 参数
4-10
＜操作・５／８＞
准备完毕，请选择确认。
选择了确认之后，OCC 移动到装配角度
测定位置。
＜操作・６／８＞
经演示，把监视器的十字游标调整
到标
志的中心，按演示按钮或 HOD 的确认键。
此时，摄像机视野内看见标记以外的尘
埃时，请把摄像机调节治具擦干净，只
能清楚地看到标记。
测定时，如果检测出标记以外的东西的
化，就不能取得正确的值或发生异常。
准备完毕，请选择确认。
选择了确认之后，测定装配角度。侧定结
束之后，用识别结果计算出新的装配角
度。
＜操作・７／８＞
从 CAL 块卸下摄像机调节治具。准备完
毕，请选择确认。
＜操作・８／８＞
设定结束。
选择了确认之后，返回初期画面。
4-2-2-4 MSP許容値
No. 项目 MSP允许度 MSP值不良时
X 0.0132±0.002mm/Pixel 1 缩放
Y 0.0132±0.002mm/Pixel
OCC 主体
摄像机调节等
2 装配角度 A -1.2～0.4
OCC 摄像机的图像识别精
度不良造成各 MSP 值的
偏斜和贴装精度不良
OCC 装置的安装
Rev 1.0
MS 参数
4-11
4-3 CAL部偏差
请清扫 CAL 块和 CAL 螺丝之后再调整。
4-3-1 功能
测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置。
4-3-2 使用治具
本设定不使用治具。
4-3-3 操作

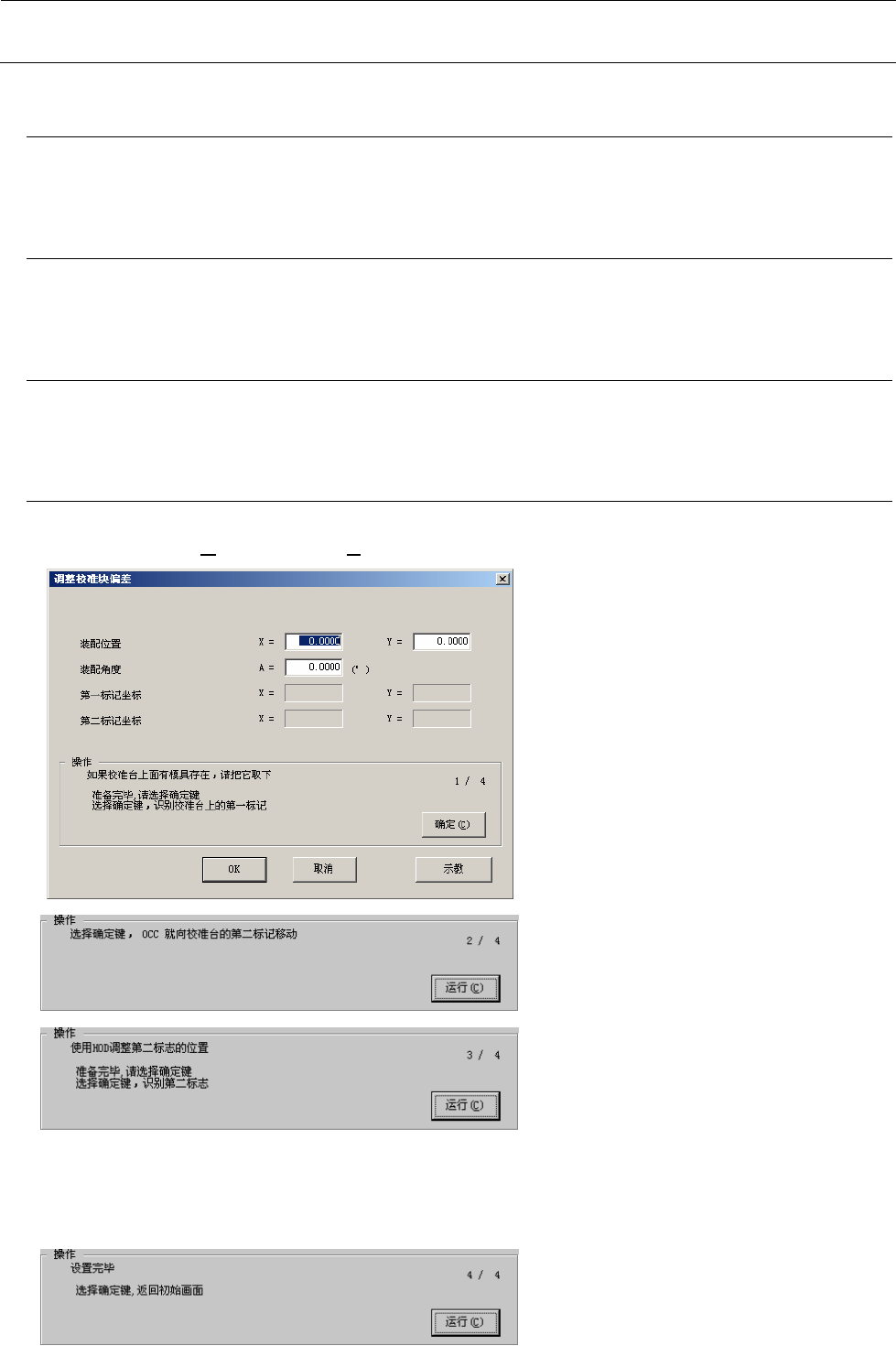

选择了[偏差设定（Ｏ）][ＣＡＬ块偏差（Ｃ）...]之后，显示出下面的ＣＡＬ块偏差设定画面。
＜操作・１／４＞
CAL 块上有治具时，请卸下治具。
准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的
第 1 标记，显示取得的坐标。
准备完毕，请选择确认。
＜操作・２／４＞
选择了确认之后，OCC 移动到 CAL 块的
第 2 标记。
＜操作・３／４＞
用演示，把监视器的十字游标调整到第 2
标记的中心，
然后按演示按钮或 HOD 确
认键。
不需要调整时，不用演示。准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的第２标记位置，显示取得的坐标。
用取得的第 1 标记和第 2 标记坐标计算新的 CAL 块中心位置偏差和倾斜度。
＜操作・４／４＞
设定完毕。
选择了确认之后，
返回到初期設置画面。
Rev 1.0
MS 参数
4-12
4-3-4 MSP許容値
ＭＳＰ值异常时 Ｎｏ 项目 ＭＳＰ允许值
异常点 检查（更换）项目
Ｘ ±０．０２５ｍｍ １ 组装精度
Ｙ ±０．０２５ｍｍ
ＣＡＬ部的第１、２标记附近的
表面状态（伤痕、脏污等）。
２ 组装角度 Ａ ±０．１°
对在贴装头偏差等ＣＡＬ螺丝
ＣＡＬ块上自动贴装取得的MAP
值产生坏影响。
ＣＡＬ块的组装精度
