Rev 1.0
MS 参数
4-3
4-1-3 操作

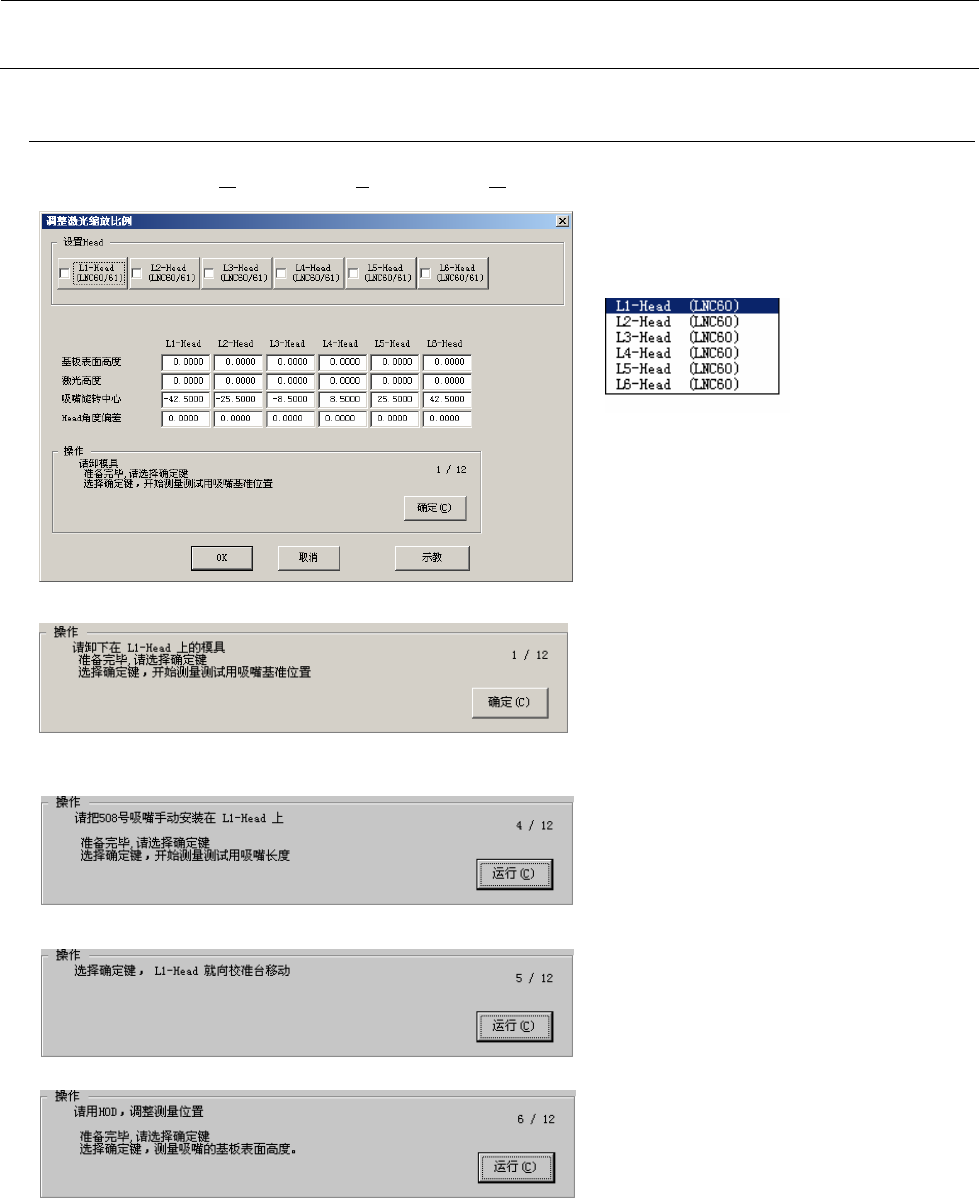

选择了[偏差设定（Ｏ）][激光偏差（Ｌ）][激光偏差（Ｏ）...]之后，显示出下面的激光偏差设定画面。
＜操作・1／12＞
请同时按 Alt 键和↓键。显示出下面的一
览。
请选择设定对象贴装头。
※ 不影响机器设置的“使用装置”的设
定。没有检查（设定为不使用的）装置
也可以选择。
＜操作・1／12 续＞
从设定贴装头取下吸嘴。
准备完毕，请选择确定键。
选择确定键，检测吸嘴套的高度。
＜操作・4／12＞
请把 508 号吸嘴安装到设定贴装头。
准备完毕，请选择确定键。
选择确定键之后，测定吸嘴长度。
＜操作・5／12＞
请选择确定键。设定贴装头移动到 CAL
部。
通过演示确认测定的贴装头的 508 吸嘴
部分在校准台的平部（无孔的位置）上。
不需要调整时，不用演示。
准备完毕，请选择确定键。
选择确定之后，测定设定贴装头的
基板
上面高度。
Rev 1.0
MS 参数
4-4
＜操作・7／12＞
自动测量开始。测量内容如下。
①打开贴装头的真空，读取真空值。此时，真空值-80Kpa 以下，为异常。请确认吸嘴。
②下降 Z 轴，测量真空-80Kpa 以下的位置。
③ 计算②测定位置和测定用吸嘴的长度到基板上面的高度。

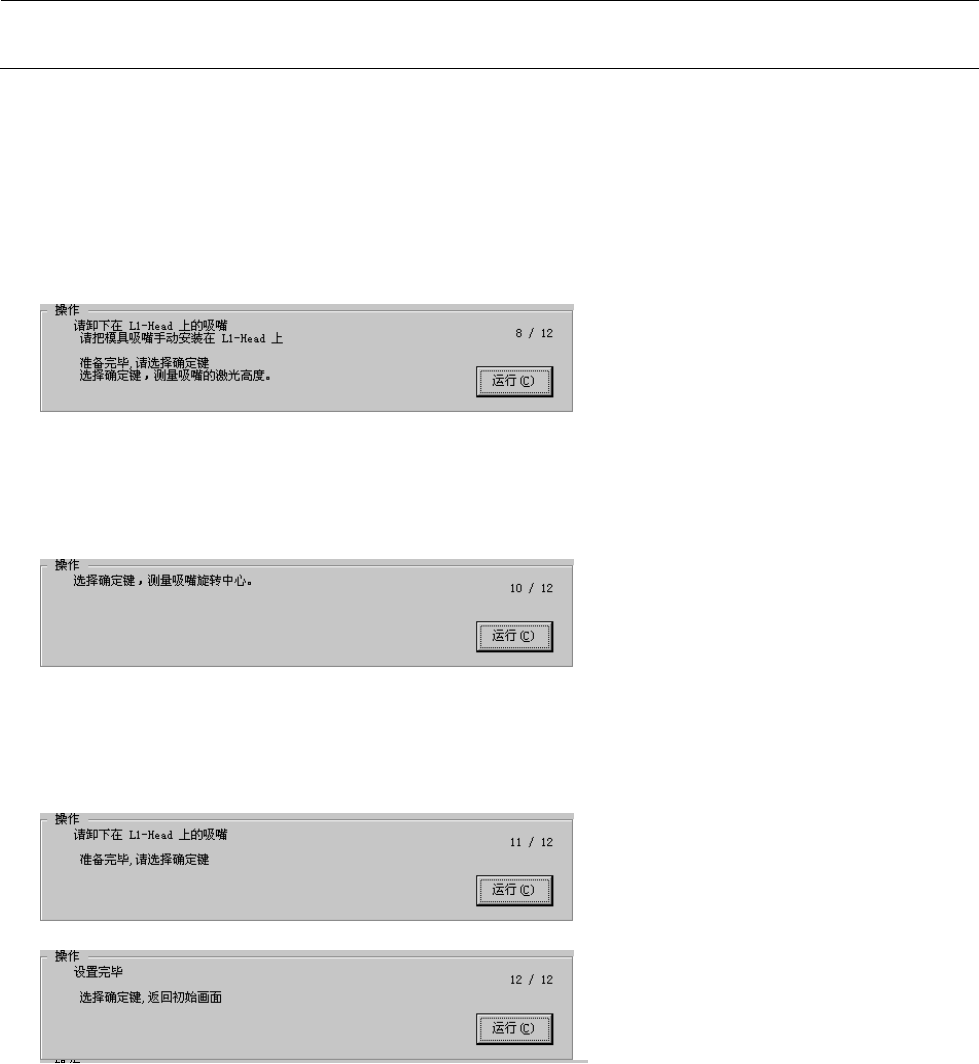

＜操作・8／12＞
从设定贴装头卸下吸嘴，
设置治具吸嘴。
准备完毕，请按确定键。
选择确定键之后，测定激光测定高度。
测定完毕后，从测定结果计算出激光高
度偏差。
＜操作・10／12＞
选择确定之后，用激光测定设定贴装头
的吸嘴旋转中心。
开始自动测定。
测定完毕，由测定结果计算出吸嘴旋转
中心。
＜操作・11／12＞
请从设定贴装头取下吸嘴。准备完毕，请
选择确定键。
＜操作・12／12＞
结束设定。
选择了确定键、返回初始画面。
Rev 1.0
MS 参数
4-5
4-1-4 MSP允许值
※ 确认基板上面高度，确认偏差值在2～2mm 的范围内。如果偏差值超出此范围，请调整 Z 电动机
轴与 Z 轴滚珠螺杆的位置关系，再次重新取得 MS 参数。
MSP 值不良时
No. 项目 MSP允许位置
异常位置 调整（检查项目）
1 基板上面高度 0±2mm 贴装精度不良 Z轴马达组装
2 激光高度 ±1 mm 贴装精度不良 Z轴马达组装
激光传感器
Ｌ１ -４２．５±１
Ｌ２ -２５．５±１
Ｌ３ -８．５±１
Ｌ４ ８．５±１
Ｌ５ ２５．５±１
3 吸嘴旋转中心
Ｌ６ ４２．５±１
同时吸附不良
贴装精度不良
贴装头吸嘴轴的安装
精度
激光传感器
4 角度偏差 -179°以上 180°以下 同时吸附时的吸
附异常错误
