4-14 真空
4-14-1 真空
4-14-1-1 功能
比较组装装置时工厂取得的 MS 参数的真空值和自我校准取得的现在值分析故障。
更换喷射器装置时，请将贴装头过滤器换上新品之后重新进行取得。
4-14-1-2 使用治具
本设定不使用治具。
4-14-1-3 操作
选择了[偏差设定（Ｏ）][真空校准]之后，显示出真空校准的画面。
Rev 1.0
MS 参数
4-37

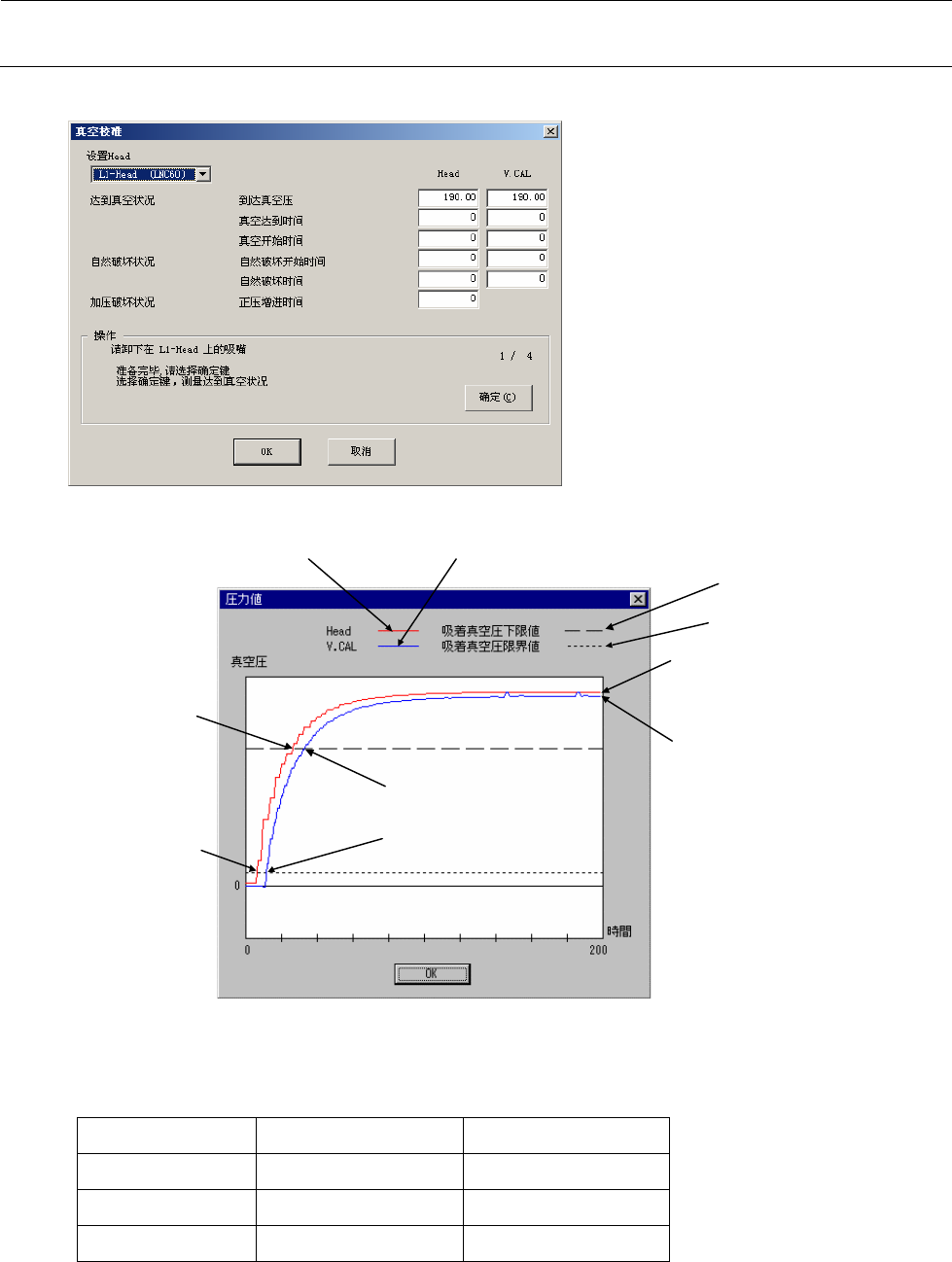

＜操作・１／４（真空达到情况）＞
选择用设定贴装头测定的贴装头，
按照
操作程序进行操作。
首先，测定“真空达到情况”。打开真空电
磁阀之后，就可以确认贴装头的真空传
感器和 ATC 真空传感器的测定值是如何
变化的。
显示的曲线图表和画面测定值图下所示。
<
<
贴装头真空传感器的测定值
6.67Kpa
66.7Kpa
ATC真空传感器的测定值
真空到达压
（Head）
真空到达压
（V.CAL）
真空开始时间
（V.CAL）
真空到达时间
（V.CAL）
真空开始时间
（Head）
真空到达时间
（Head）
标准值如下所示。
Head V. CAL
真空到达压 -93.31～-81.31Kpa -93.31～-79.98Kpa
真空到达时间 15～28ms 20～40ms
真空开始时间 5～14ms 7～16ms
选择了 OK 之后，返回原来的画面。
Rev 1.0
MS 参数
4-38

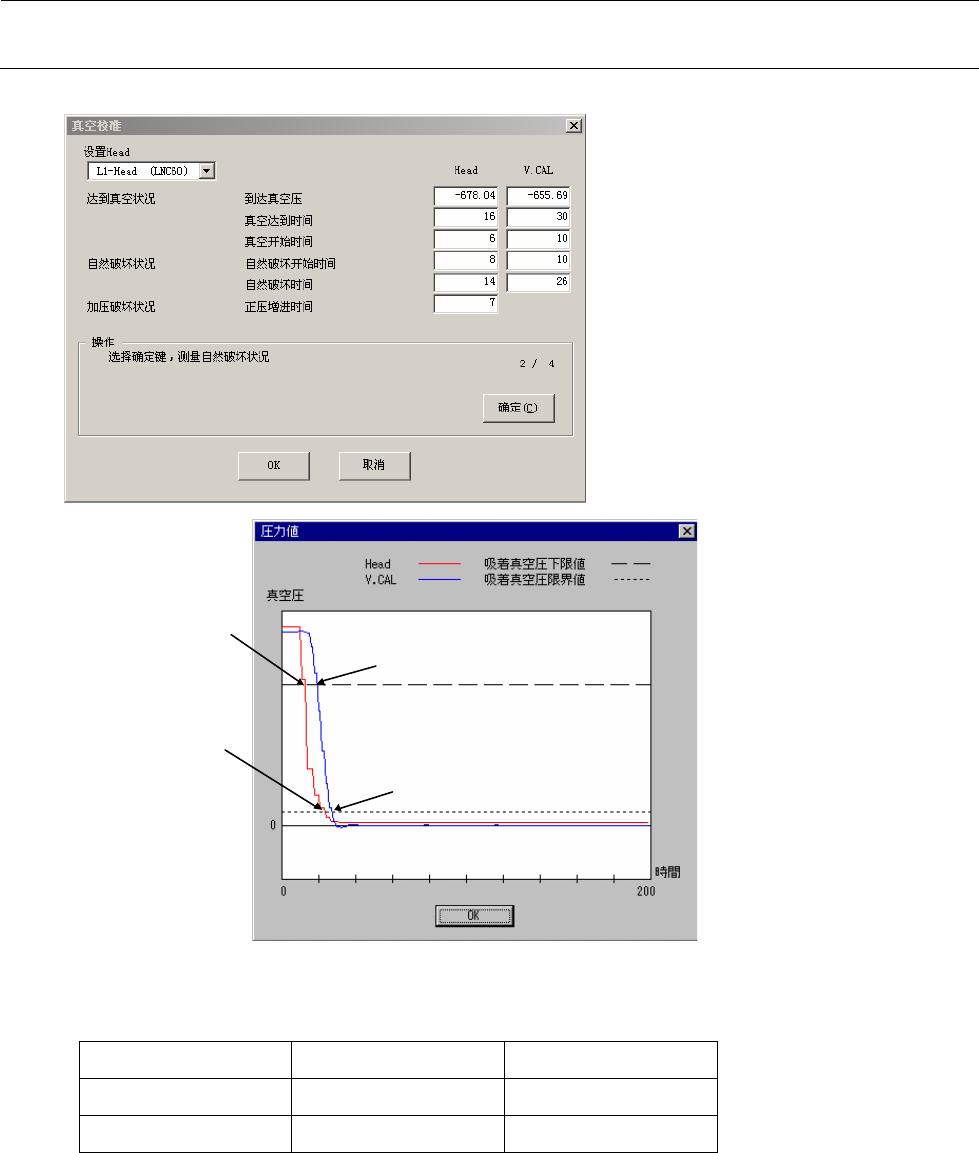

＜操作・２／４（自然破坏情况）＞
选择了确认之后，测定“自然破坏情况”。
关闭了真空电磁阀之后，确认贴装头的
真空传感器和 ATC 真空传感器的测定值
如何变化。
KE2000 系列贴装元件时不使用鼓风，真空压为自然大气压（被破坏）贴装元件。
标准值如下所示。
Head V. CAL
自然大气压开始时间 6～13ms 7～15ms
自然大气压破坏时间 10～19ms 15～30ms
选择了 OK 之后，返回原来的画面。
真空破坏开始时间
(V.CAL)
自然破坏开始时间
(Head)
真空破坏时间
(V.CAL)
自然破坏时间 (Head)
