Rev 1.0 MS 参数 4-32 4-11 VAC-CAL 偏差 4-11-1 功能 设定真空校准装置的装配位置。 4-11-2 使用治具 本设定不使用治具。 4-11-3 操作 选择了 [ 偏差设置 ( Ｏ )][ VAC-CAL 偏差 (Ｂ )...] 之后，显示下图所示的 VAC-CAL 偏差设定界面。 ＜ 操作 ・１／３＞ 准备完毕，请选择确定键。 选择确定键后， 左 OCC 移到真空校准装 置上。 ＜ 操作 ・２／３＞ 请…
Rev 1.0
MS 参数
4-31

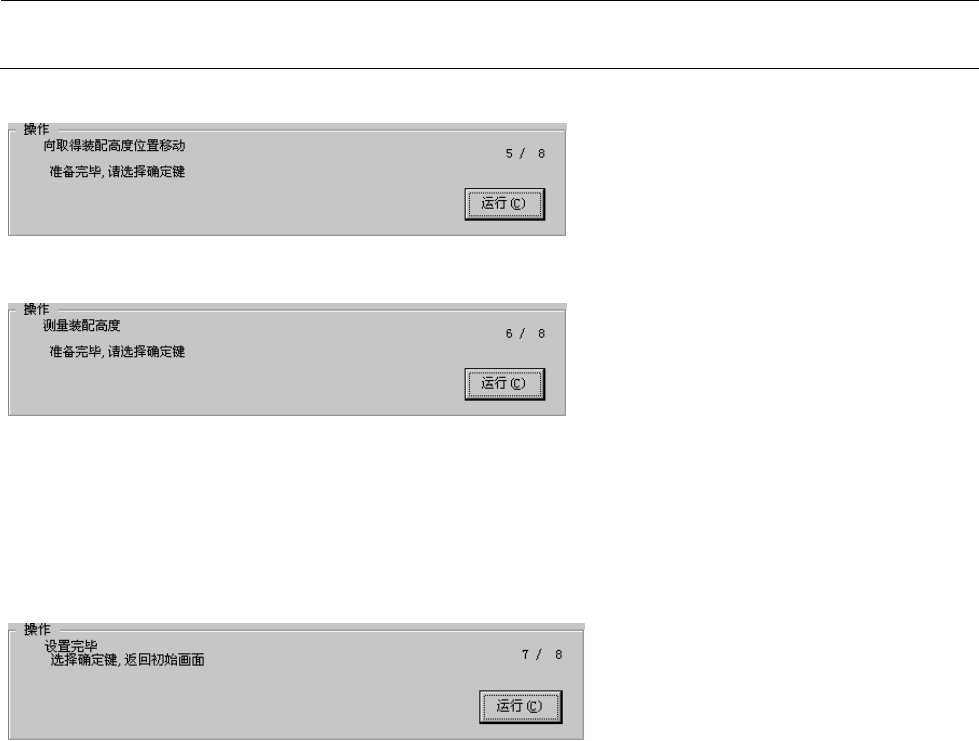

＜操作・５／８（装配高度）＞
准备完毕，请选择确认。
选择了确认之后，移动到左 1 贴装头向
SOT 方向检查台上移动。
＜操作・６／８（装配高度）＞
选择了确认之后，测定 SOT 方向检查台
的安装高度。
・测定内容
①打开贴装头的真空，读取真空值。此时，真空值低于-80KPa 则为异常。请确认吸嘴。
②下降 Z 轴，测定真空值低于-80KPa 的位置。
③
②测定的位置和测定用吸嘴长度更新 SOT 方向检查台装配高度。
＜操作・7／８＞
测定结束之后，左 1 贴装头移动到治具
卸下位置，卸下吸嘴。
设定完毕。
通过确认选择，返回初期画面。
Rev 1.0
MS 参数
4-32
4-11 VAC-CAL偏差
4-11-1 功能
设定真空校准装置的装配位置。
4-11-2 使用治具
本设定不使用治具。
4-11-3 操作

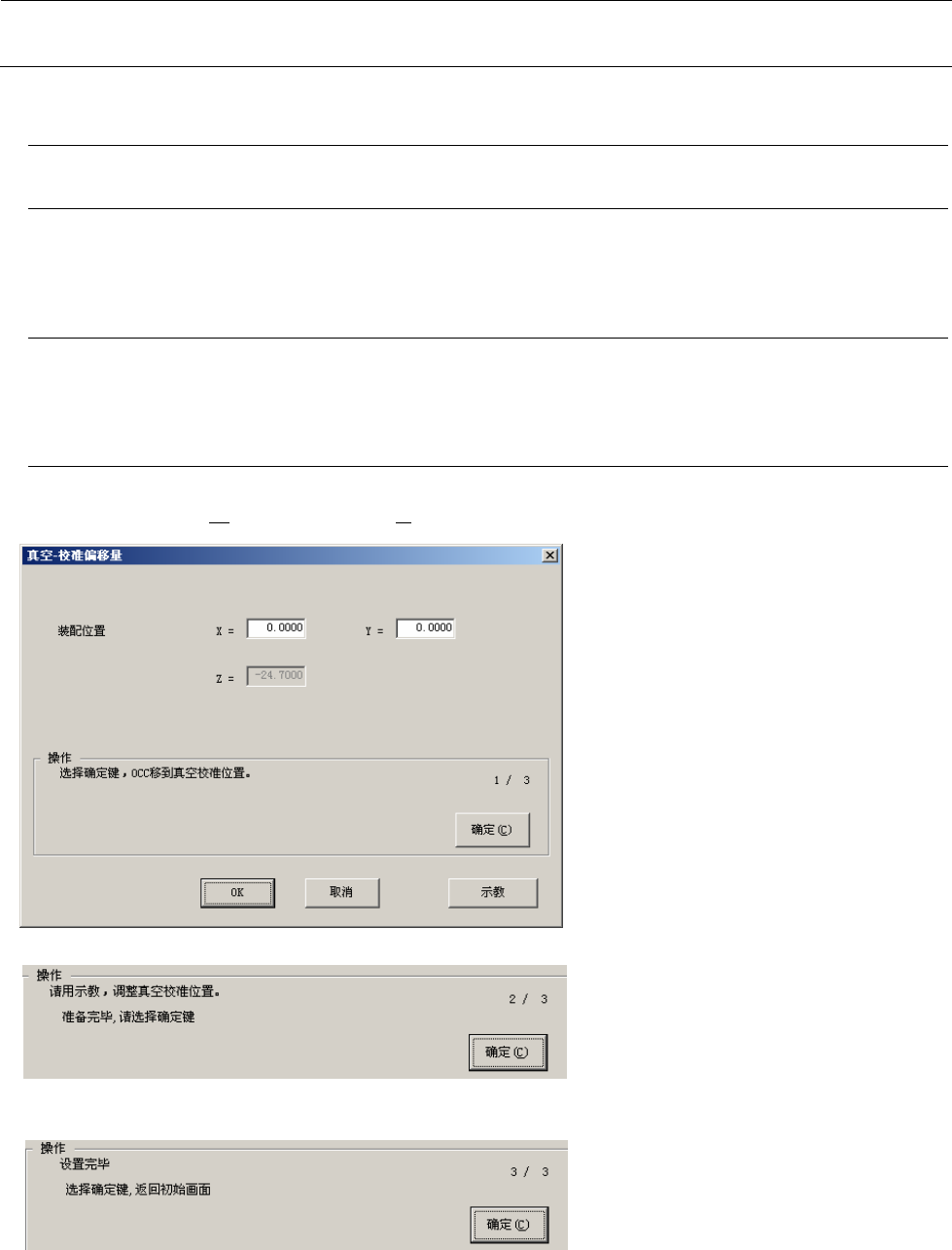

选择了[偏差设置(Ｏ)][ VAC-CAL 偏差(Ｂ)...]之后，显示下图所示的 VAC-CAL 偏差设定界面。
＜操作・１／３＞
准备完毕，请选择确定键。
选择确定键后，
左 OCC 移到真空校准装
置上。
＜操作・２／３＞
请利用示教进行调整，使真空校准装置
位置大致处于监视器的十字光标中心。
准备完毕，请选择确定键。
＜操作・３／３＞
设定完毕。
选择确定键后，回到初期设置画面。
Rev 1.0
MS 参数
4-33
4-12 台架校正
4-12-1 功能
机器出厂前，与台架之弯曲状态相对应的台架标记识别位置需要校正，为此要测定台架的弯曲状态。
因此，本项目仅在 JUKI 公司有指示的情况下才需要进行变更。
4-12-2 使用治具
·主供料器： CTF 用 （E6215705CB0）
4-12-3 操作
选择[偏差设置（Ｏ）][台架校正（K）...]后，显示下面所示的台架校正设置界面。
按照操作设定偏差·校正系数。
＜操作・１／１０＞
从下设定数据的拉框中，选择测量数据。
请将治具安装在前面侧。准备完成后，
请按确定键。OCC 摄像机将会自动识别
治具上的标记。
