Rev 1.0
MS 参数
4-16
4-4-3 调整HMS（高度测定装置、选项）偏差
4-4-3-1 功能
用ＨＭＳ的 OCC 的装配位置，取得装配高度。
4-4-3-2 使用治具
本设定不使用治具。

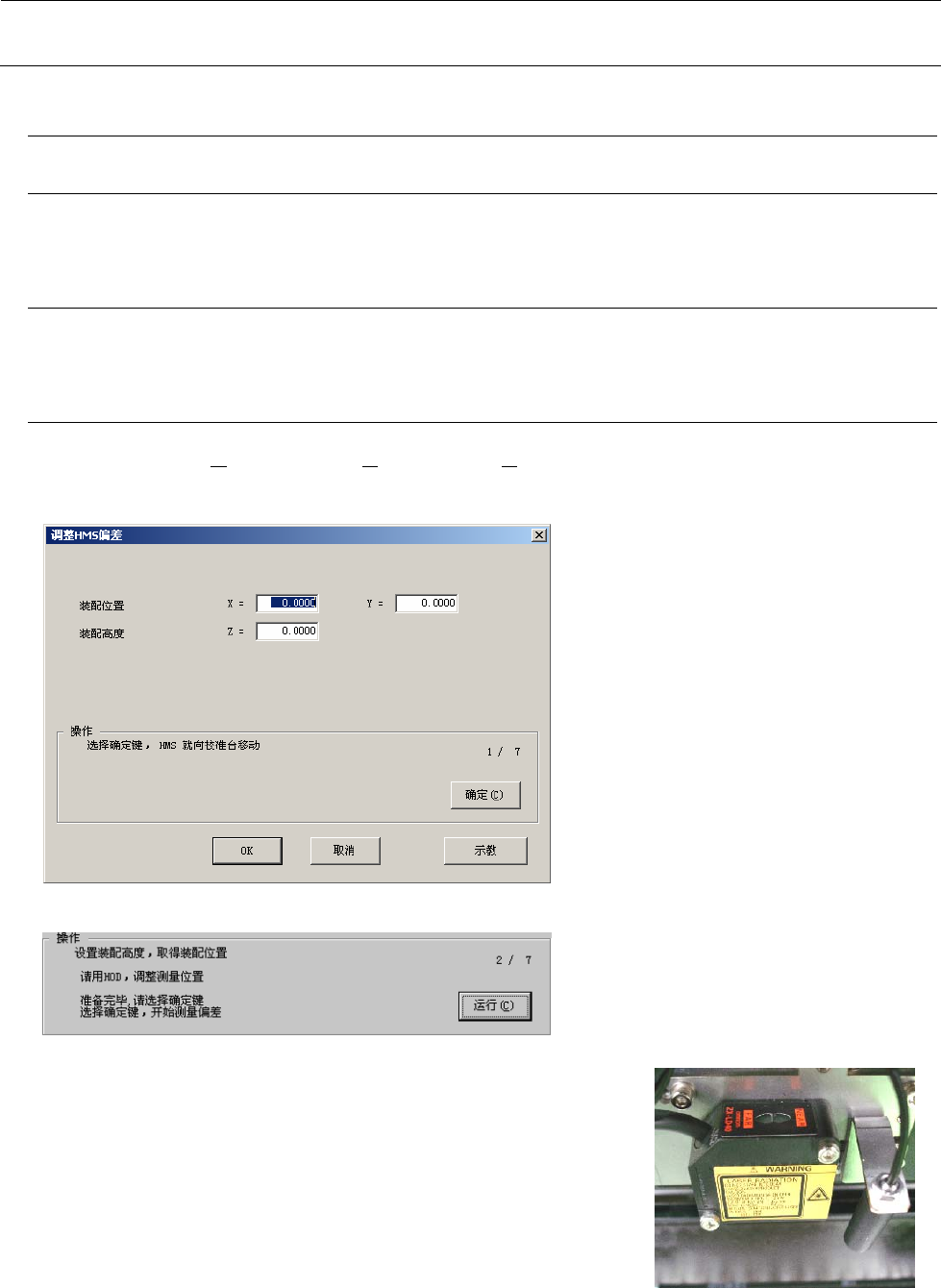

4-4-3-3 操作
选择了[偏差设定（Ｏ）][贴装头偏差（Ｈ）][ＨＭＳ偏差（Ｈ）...]之后，显示出下面的调整ＨＭＳ偏差的设定画
面。
＜操作・１／7＞
准备完毕，请选择确认键。
选择了确认之后，HMS 移动到 CAL 块上。
＜操作・２／7（装配高度）＞
经演示，移动贴装头让传感器光照到
CAL 块平板部分，按演示按钮或 HOD 的
确定键（通常不需要演示）。
此时，请确认传感器为 ON（传感器头的 LED 两侧都亮灯）。
准备完毕，请选择确认。选择了确认之后，用 HMS 传感器
测定高度。
・测定内容
①计算新的用 HMS 取得的 CAL 块上面高度的装配高度。
Rev 1.0
MS 参数
4-17

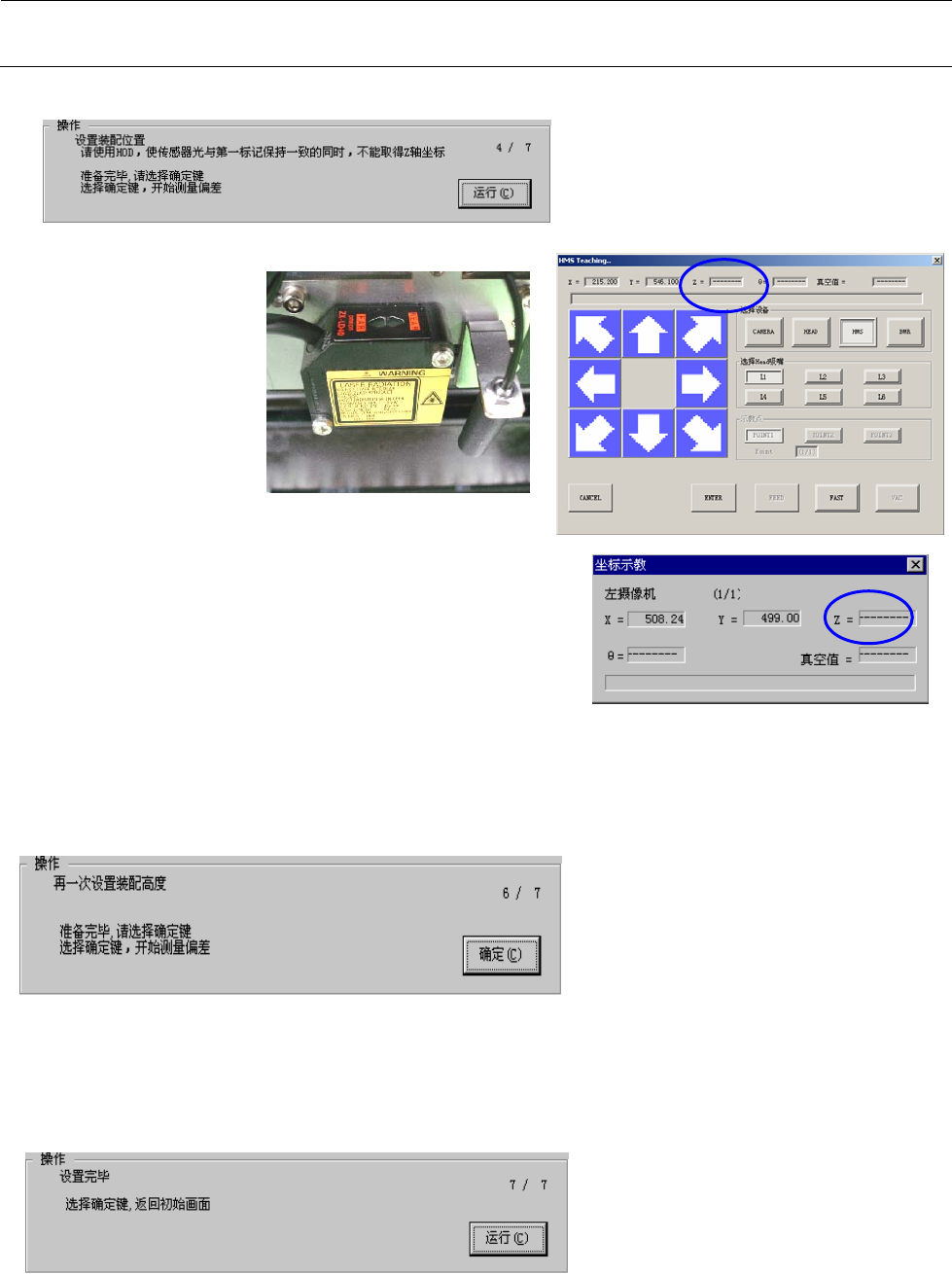

＜操作・４／7（装配位置）＞
经演示，移动贴装头，传感器光照到 CAL
块的第１标记，按演示按钮或 HOD 的确
定键。
此时，确认传感器为 OFF（传感器头的 LED 两侧都闪亮，
演示画面的 Z 坐标值不显示）。
准备完毕，请选择确认。
选择了确认之后，HMS 传感器测定 CAL 块的第１标记位置。
・测定内容
①用 HMS 取得的高度差测定 CAL 块的第１标记中心位置。
②用①计算的第１标记中心位置和现有的 CAL 块第１标记的位置计算新的装配位置。
＜操作・6/7＞
测定重新装配高度。
选择了确认之后，用 HMS 传感器测定装
配高度。
・测定内容
①分别测定取得在
CAL 块上 9 处的高度。
②除了取得 9 处值种的上部 2 处和下部 2 处以外，把其他 5 处的平均值作为装配高度进行更新。
＜操作・7／7＞
设定完毕。
选择确认之后，返回初期設置画面。
Rev 1.0
MS 参数
4-18
4-4-3-4 MSP允许值
ＭＳＰ值不良时 Ｎｏ 项目 ＭＳＰ允许值
异常点
Ｘ ±２ｍｍ １ 组装位置
Ｙ ±２ｍｍ
２ 组装高度 Ｚ ±０．５ｍｍ
吸附高度演示不良 组装位置精度
检查(更换)项目
