5 오퍼레이터 , 라인 엔지니어 , 서비스 엔지니어 사용자 매뉴얼 SIPLACE HS-60 5.7 트랙 에러 피하기 소프트웨어 버전 SR.503.xx2003 년 7 월 미국판 118 5.7.4 컴포넌트 좌 표 시스템 및 픽 업 각도 5 그림 5.7 - 2 컴포넌트의 위치와 픽업 각도 특수 컴포넌트 스틱 매거진 : 극성이 있는 칩 컴포넌트 0402 2220 양극은 +X 좌표에 배치되어야 합니다…
사용자 매뉴얼 SIPLACE HS-60 5 오퍼레이터 , 라인 엔지니어 , 서비스 엔지니어
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 5.7 트랙 에러 피하기
117
5.7 트랙 에러 피하기
5.7.1 일반
피더 주변 영역이 깨끗하고 피더 영역 또는 피더 아래에 떨어진 컴포넌트가 없는지 확인하십
시오 .
피더의 지지 표면 및 특히 컴포넌트 피더 테이블의 자성 레일이 깨끗하고 평탄한지 확인하십
시오 .
컴포넌트를 제때에 보충합니다 .
미리 테이프를 접합합니다 . 이것은 일반적으로 릴에 테이프가 약 1.5m 남아있을 때에 접합 재
료를 준비해야 한다는 것을 의미합니다 .
피더는 매우 정밀한 장치이므로 컴포넌트 피더 테이블에 피더를 삽입하거나 제거할 때 주의
하여 피더를 다룹니다 .
피더의 플랩이 열려있으면 피더가 손상을 입기 쉬우므로 플랩을 닫습니다 .

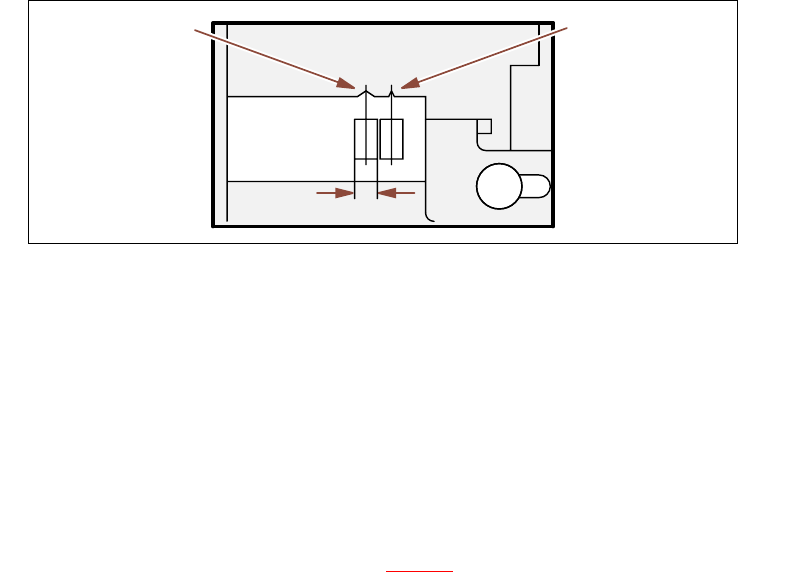

S 피더 안의 컴포넌트에 대한 픽업 위치가 정확히 설정되었는지 확인하십시오(아래 예 참고 )
8mm S 피더 예 5
5
그림 5.7 - 1컴포넌트에 대한 픽업 위치 > 3mm 및 </=
3mm
피더의 모든 플러그가 올바른 소켓에 꽂혀있는지 확인하십시오 .
5.7.2 8mm S 테이프 피더에 관한 사항
덮개 호일 리무버의 장력을 한번도 이완시키지 않은 상태에서는 플랩을 열지 마십시오 .
테이프 재료를 스프링 위를 넘겨 테이프 피더에 삽입합니다 .
5.7.3 테이프 컨테이너에 관한 사항
분할판을 올바르게 삽입하십시오 ( 그림 5.4 - 2 참조 ).
큰 테이프 릴에는 스핀들을 사용하십시오 .
컴포넌트 픽업 위치
>3mm
컴포넌트 픽업 위치
≤3mm
ý¯
5 오퍼레이터 , 라인 엔지니어 , 서비스 엔지니어 사용자 매뉴얼 SIPLACE HS-60
5.7 트랙 에러 피하기 소프트웨어 버전 SR.503.xx2003 년 7 월 미국판
118
5.7.4 컴포넌트 좌표 시스템 및 픽업 각도
5
그림 5.7 - 2 컴포넌트의 위치와 픽업 각도
특수
컴포넌트
스틱
매거진 :
극성이 있는
칩
컴포넌트
0402
2220
양극은 +X 좌표에
배치되어야 합니다 .
패 키 지 폼 유 형
좌표 시스템
피더 내의 위치
픽업 각도 /
노즐 각도
테이프 :
SOT23
스틱
매거진 :
테이프 :
테이프 :
SO-IC
DIL-IC
SOT 194
테이프 :
구멍
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
사용자 매뉴얼 SIPLACE HS-60 5 오퍼레이터 , 라인 엔지니어 , 서비스 엔지니어
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 5.8 컴포넌트 보충
119
5.8 컴포넌트 보충
온라인 도움말에는 바코드를 갖추었거나 갖추지 않은 컴포넌트 보충에 대한 정보가 포함되어 있
습니다 .
테이프 피더를 통해 항상 새 테이프를 충분히 미리 접합하여 피더에 컴포넌트가 부족하지 않
도록 합니다 .
그러나 테이프를 너무 일찍 접합하면 새 릴에 테이프를 감을 때 새 테이프가 과도하게 감길 수
있으므로 너무 일찍 접합하지 않아야 합니다 . 그러면 테이프가 릴에서 벗겨져 헝클어질 수 있
습니다 . 어떤 상황에서는 이것은 픽업 오류와 긴 다운 타임을 일으킵니다 .
5" 이상의 테이프 릴을 사용할 때는 항상 스핀들을 삽입하고 ( 그림 5.4 - 3 참조 ) 분할판이 올
바르게 삽입되었는지 확인합니다 (그림 5.4 - 3
참조 ).
