5.10 작동 상태 지시등 램프
이 지시등 램프는 실장 시스템의 작동 상태와 오작동 신호를 보내기 위해 사용됩니다 . 5
5.10.1 기능 설명

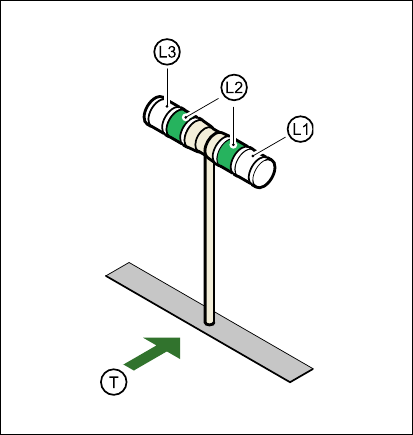

그림 5.10 - 1 작동 상태 지시등 램프
L1 오류 지시등 램프(흰색 , 우측 ) 5
L2 작동 상태 램프(녹색 , 둘 모두 동시에 전환됨 ) 5
L3 오류 지시등 램프(흰색 , 좌측 ) 5
T PCB 전송 방향 5
5
5.10.2 일반 작동 상태
– 작동 상태 램프 ( 녹색 ) 가 계속 켜져 있는 경우
실장 시스템이 작동 중입니다 .
– 작동 상태 램프 ( 녹색 ) 가 깜박이는 경우
실장 시스템이 입력 벨트 위의 PCB 를 기다리고 있거나 출력 벨트 위에 아무것도 없게 되는
것을 기다리고 있습니다 .
– 우측 흰색 오류 지시등 램프 L1 이 깜박이는 경우
실장 시스템 우측에 위치한 하나 이상의 트랙이 비었습니다 . 실장 시스템은 남아있는 모든 컴
포넌트를 계속 실장합니다 .
– 좌측 흰색 오류 지시등 램프 L3 이 깜박이는 경우
사용자 매뉴얼 SIPLACE HS-60 5 오퍼레이터 , 라인 엔지니어 , 서비스 엔지니어
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 5.10 작동 상태 지시등 램프
125
실장 시스템 좌측에 위치한 하나 이상의 트랙이 비었습니다 . 실장 시스템은 남아있는 모든 컴
포넌트를 계속 실장합니다 .
– 우측의 흰색 오류 지시등 램프 (L1) 가 계속 켜져 있는 경우 ? 녹색 작동 상태 램프 (L2) 가 꺼져
있는 경우
실장 시스템 우측에서 에러가 발생했습니다 -> 실장 시스템이 정지합니다 .
– 우측의 흰색 오류 지시등 램프 (L1) 가 계속 켜져 있는 경우 ? 녹색 작동 상태 램프 (L2) 가 꺼져
있는 경우
실장 시스템 우측에서 에러가 발생했습니다 -> 실장 시스템이 정지합니다 .
– 두 흰색 오류 지시등 램프 (L1 및 L3) 가 계속 켜져 있는 경우 ? 녹색 작동 상태 램프가 꺼져 있
는 경우
전체 실장 시스템에 영향을 미치는 에러가 발생했습니다 -> 실장 시스템이 정지합니다 .
5.10.3 프로그래밍된 작동 상태 표시
아래의 표는 표준 구성 ( 제공된 그대로의 버전 ) 에서의 프로그래밍된 작동 상태 표시를 보여주
며 메인 오류 지시등의 각 램프가 의미하는 바를 나열합니다 . 5
표에서 " 깜박임" 우측 괄호 안에 있는 숫자는 주어진 상황에 대해 관련 램프가 깜박이는 횟수를
나타냅니다 . 예를 들어 숫자 (1, 5) 는 다음과 같이 설명할 수 있습니다 . 5
– 괄호 안의 첫 번째 숫자는 오류 지시등 램프가 켜져 있는 시간을 100msec 간격으로 나타낸
것이며 위의 예에서는 1 x 100msec 가 됩니다 .
– 괄호 안의 두 번째 숫자는 오류 지시등 램프가 꺼져있는 시간을 100msec 간격으로 나
타낸 것
이며 위의 예에서는 5 x 100msec 가 됩니다 .
5
L1( 흰색 )
( 우측 램프)
L2( 녹색 ) L3( 흰색 )
( 좌측 램프)
의미
상태 표시
깜박임 (1,10) 깜박임 (7,7) 깜박임 (1,10) 레퍼런스 런
변화 없음 깜박임 (1,5) 변화 없음 축이 위치에 올 때까지 대기 중
변화 없음 깜박임 (7,7) 변화 없음 셋업 데이터 대기 중
변화 없음 깜박임 (7,7) 변화 없음 클러스터 데이터 대기 중
변화 없음 깜박임 (7,7) 변화 없음 테이블 프로그램을 로드하십시오
변화 없음 깜박임 (7,7) 변화 없음 위치 탐지
변화 없음 깜박임
(1,10)
변화 없음 불량 피듀셜 탐지
변화 없음 깜박임 (7,7) 변화 없음 노즐 구성 테스트
변화 없음 깜박임 (7,7) 변화 없음 피더 위치 탐지
변화 없음 깜박임 (7,7) 변화 없음한 트랙이 비었음
변화 없음 깜박임 (7,7) 변화 없음 더 이상 사용할 수 있는 트랙 없음
5 오퍼레이터 , 라인 엔지니어 , 서비스 엔지니어 사용자 매뉴얼 SIPLACE HS-60
5.10 작동 상태 지시등 램프 소프트웨어 버전 SR.503.xx2003 년 7 월 미국판
126
변화 없음 깜박임 (7,7) 변화 없음보충 위치로 가십시오
변화 없음 깜박임 (7,7) 변화 없음 전송 초기화 중
변화 없음 깜박임 (7,7) 변화 없음 입력 컨베이어에 PCB 를 위치시키십시
오
깜박임 (1,10) 깜박임 (7,7) 변화 없음 출력 컨베이어에서 PCB 를 제거하십시
오
변화 없음 깜박임 (7,7) 깜박임 (1,10) 출력 컨베이어 2 에서 PCB 를 제거하십
시오
깜박임 (1,10) 깜박임 (7,7) 깜박임 (1,10) 폭 조정
변화 없음 깜박임
(1,10)
변화 없음 PCB 를 전송하십시오
깜박임 (1,10) 깜박임 (7,7) 깜박임 (1,10) 두 출력 컨베이어가 모두 비워졌습니다
켜짐깜
박임
(1,10)
켜짐 전송 에러
켜짐 꺼짐 켜짐 서비스 위치로 가십시오
켜짐 실장
깜박임
(1,20)
처리 데이터 대기 중
에러 표시
켜짐 꺼짐 변화 없음 장비 에러 , 우측
켜짐 꺼짐 변화 없음트랙 빔 우측
켜짐 꺼짐 변화 없음 노즐 구성 , 우측
켜짐 꺼짐 변화 없음 전송 에러 , 우측
켜짐 꺼짐 켜짐 피듀셜 에러 , 좌측 및 우측
켜짐 꺼짐 켜짐 피듀셜 에러 , 좌측 및 우측
변화 없음꺼짐 켜짐 트랙 빔 , 좌측
변화 없음꺼짐 켜짐 노즐 구성 , 좌측
변화 없
음꺼짐 켜짐 전송 에러 , 좌측
변화 없음꺼짐 켜짐 장비 에러 , 좌측
픽업 에러 표시
변화 없음 변화 없음 깜박임 (1,20) 첫 번째 트랙 빔 , 좌측
변화 없음 변화 없음 깜박임 (5,20) 또 다른 트랙 빔 , 좌측
변화 없음 변화 없음 깜박임(5,5) 끝에서 두 번째 트랙 사용 중
변화 없음 변화 없음 깜박임(1,2) 마지막 트랙 사용 중 , 우측
깜박임 (1,20) 변화 없음변화 없음 첫 번째 트랙 빔 , 우측
L1( 흰색 )
( 우측 램프)
L2( 녹색 ) L3( 흰색 )
( 좌측 램프)
의미
