7.2 컴포넌트 바코드 리더
7.2.1 일반
이 실장 시스템에서는 바코드 리더를 사용해 트랙 할당이 올바른지 확인하고 컴포넌트 릴로부터
컴포넌트 데이터를 읽을 수 있습니다 . 바코드 리더는 실장 시스템의 두 개의 오퍼레이터 패널 모
두에 장착됩니다 .
7

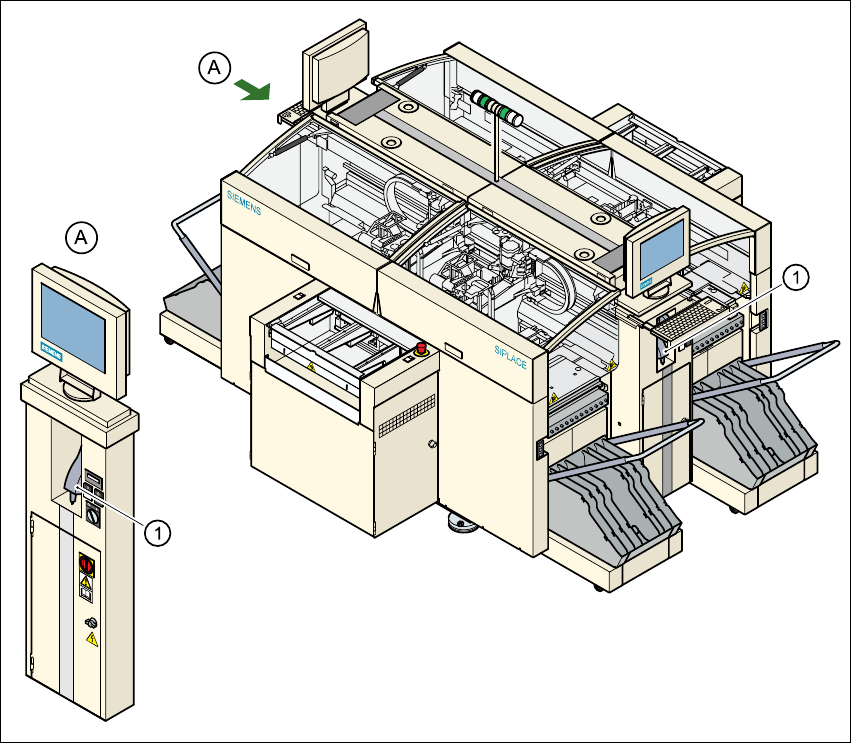

그림 7.2 - 1 컴포넌트 바코드 리더
(1) 바코드 리더
사용자 매뉴얼 SIPLACE HS-60 7 스테이션 확장
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 7.2 컴포넌트 바코드 리더
159
트랙 할당 7
트랙 할당을 위한 4 자리의 바코드 스트립이 측면 안전 스크린에 붙어있습니다 . 첫 번째 자리는
컴포넌트 테이블 (1, 2, 3, 4) 을 식별하기 위해 사용되며 나머지 3 자리는 트랙 번호를 의미합니
다 . 또한 바코드 스트립의 양 끝에는 리턴 바코드도 있습니다 . 바코드 스트립에는 2 간격의 연속
적인 숫자 (1, 3, 5, 7...) 가 붙으며 각각은 두 개의 트랙을 나타냅니다 (바코드 1= 트랙 1 과 2).
컴포넌트 7
컴포넌트 재고를 셋업 파일에 명기된 수량과 비교하는 것과 같은 작업을 위해 컴포넌트 릴로부터
데이터를 읽을 수 있습니다 .
각 데이터 세트가 성공적으로 읽혀지면 신호음이 발생합니다 .
참고 : 7
컴포넌트 바코드 리더 옵션은 라인 컴퓨터 또는 SIPLACE Pro 에서 구성되어야 합니다 .
1, 2, 3, 4 중 하나의 숫자로 시작하며 길이가 5 자리인 바코드는 트랙 바코드로 해석됩니다 . 1,
2, 3, 4 중 하나로 시작하지 않는 기타 모든 바코드는 컴포넌트 바코드로 간주됩니다 .
7.2.2 기술 정보
7
연결 스테이션 컴퓨터
데이터 입력 바코드 리더 또는 키보드
문자 개수 최대 40/ 단일 컨베이어
최대 2 x 20/ 이중 컨베이어
허용되지 않는 것 1, 2, 3 또는 4 의 숫자로 시작하며 5 자 미만의 문
자인 바코드
바코드 개수 컴포넌트 당 최대 6 개
데이터 은폐를 위한 필터 컴포넌트 당 최대 1 개
프리셋 바코드 유형 코드 39( 표준 또는 ASCII)
코드 5 의 2, 상호 배치되거나 일반
코드 128, UPC/EAN/JAN 코드
(요청에 따라 다른 것도 사용 가능 )
최대 분해도 0.13mm
스캔 속도초당 36 스캔
레이저 등급 IEC 등급 1 - VDE0837
보호 등급 IP 64
7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60
7.3 이중 컨베이어 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
160
7.3 이중 컨베이어
7.3.1 이중 컨베이어의 구조
컨베이어 벨트는 DC 모터에 의해 작동됩니다 . 각 처리 영역에서 PCB 를 고정시키기 위한 리프
팅 테이블이 있습니다 . PCB 컨베이어의 폭은 메뉴 또는 라인 컴퓨터를 통해 조정할 수 있습니다 .
7
그림 7.3 - 1 이중 컨베이어의 구조
7
(1) 입력 영역
(2) 처리 영역 1
(3) 중간 영역
(4) 처리 영역 2
(5) 출력 영역
(6) 리프팅 테이블 , 처리 영역 1
(7) 리프팅 테이블 , 처리 영역 2
T1 컨베이어 트랙 1
T2 컨베이어 트랙 2
