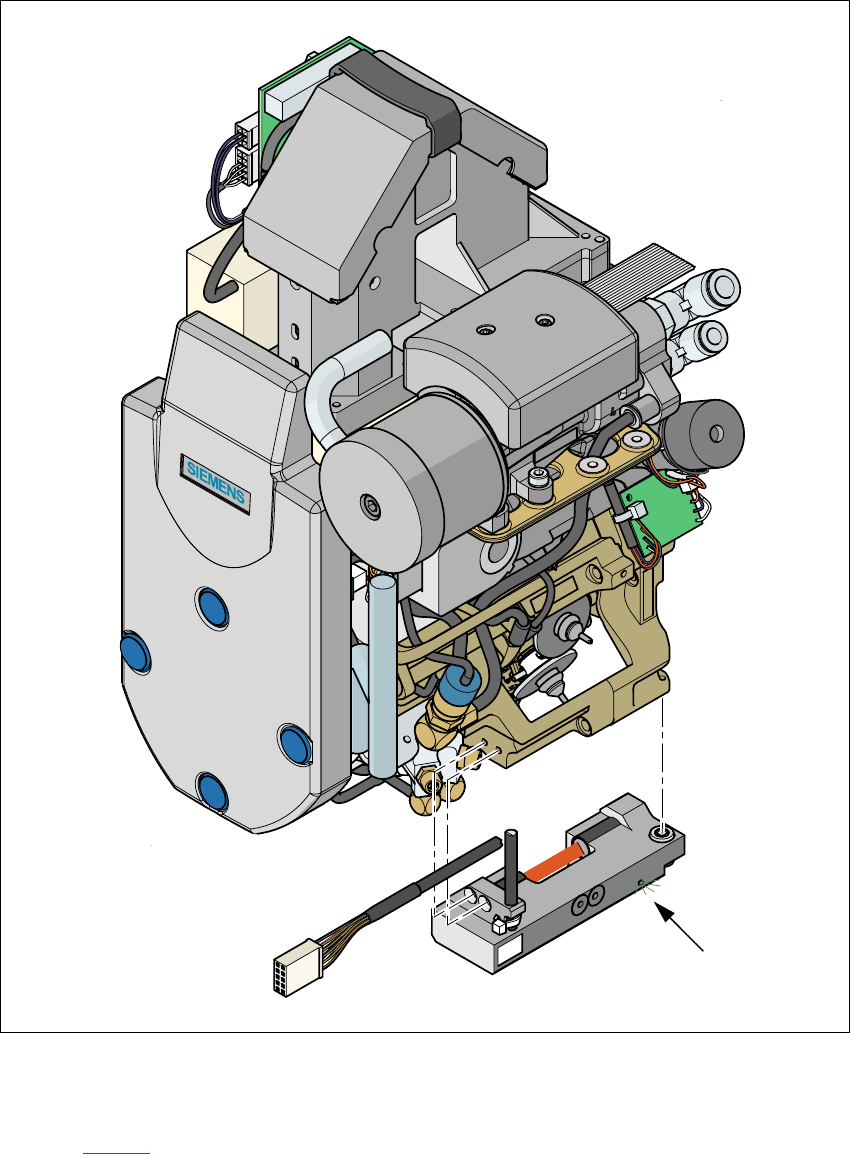

사용자 매뉴얼 SIPLACE HS-60 7 스테이션 확장 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 7.9 컴포넌트 센 서 181 7 그림 7.9 - 2 컴포넌트 센서를 갖춘 실장 헤드 7 녹 색 제어 LED 는 컴포넌트 센 서가 켜 지고 컴포넌트 높이 측정을 위한 눈 에 보이지 않 는 적 외선 빔 (그 림 7.9 - 2 빨 간 색 선 참조 ) 이 중단되지 않은 경우에 켜집…
7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60
7.9 컴포넌트 센서 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
180
7.9 컴포넌트 센서
7.9.1 기능
컴포넌트 센서는 12 세그먼트 Collect&Place 헤드 케이스의 하단에 장착됩니다 (그림 7.9 - 2
참조 ). 노즐의 높이 및 컴포넌트가 있는 노즐의 높이를 측정합니다 . 그 결과 컴포넌트 높이는 두
개의 값으로 측정됩니다 . 그러므로 센서는 컴포넌트의 실제 존재 여부도 확인합니다 .
0.1~4mm 범위의 컴포넌트 높이를 확인할 수 있습니다 . 또한 컴포넌트가 정상적인 위치에 있는
지 아니면 에지의 노즐에 붙어있는지도 확인할 수 있습니다 . 이를 위해서는 컴포넌트 0603처럼
컴포넌트의 높이와 폭의 차이가 적어도 100 μ m 이상이어야 합니다 .
7
그림 7.9 - 1 컴포넌트 센서
' 헤드 갠트리 분배기 ' ٛ
보드에 연결
적외선 LED
광 트랜지스터
7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60
7.9 컴포넌트 센서 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
182
7.9.2 측정 조건
올바른 측정을 위해서는 다음 조건이 충족되어야 합니다 .
– 교정 작업 중 빔은 빈 노즐 끝에 닿아야 합니다 .
– 노즐에 컴포넌트가 부착되어 있는 경우 노즐의 끝은 빔의 안에 있어야 합니다 .
– 최소 노즐 길이 13mm
– 노즐 길이 + 컴포넌트 높이 + 허용오차 < 17mm
이 조건이 충족되면 컴포넌트가 존재하거나 존재하지 않는지 확인하거나 컴포넌트 높이를 측정
할 수 있습니다 .
높이의 최소 차이는 100 μ m 입니다 .
7
그림 7.9 - 3 컴포넌트 센서 , 작동 원리
7
참고 : 7
906 노즐로 0201 컴포넌트를 실장하는 경우 진공 측정이 가능하지 않으므로 반드시 컴포넌트 센
서를 사용해야 합니다 . 7
컴포넌트 센서를 사용하면 0402 또는 0603 컴포넌트와 같은 기타 작은 컴포넌트를 실장할 때
dpm 율도 개선할 수 있습니다 .
패키지 폼 목록에서 컴포넌트 센서를 선택할 때에는 컴포넌트는 그 컴포넌트 센서를 장착한 장
비에 의해서만 실장될 수 있다는 점에 주의하십시오 .
증강 디스크
컴포넌트
노즐
적외선 광 트랜지스터컴포넌트 센서를 교차하는
부분
