5.8 컴포넌트 보충
온라인 도움말에는 바코드를 갖추었거나 갖추지 않은 컴포넌트 보충에 대한 정보가 포함되어 있
습니다 .
테이프 피더를 통해 항상 새 테이프를 충분히 미리 접합하여 피더에 컴포넌트가 부족하지 않
도록 합니다 .
그러나 테이프를 너무 일찍 접합하면 새 릴에 테이프를 감을 때 새 테이프가 과도하게 감길 수
있으므로 너무 일찍 접합하지 않아야 합니다 . 그러면 테이프가 릴에서 벗겨져 헝클어질 수 있
습니다 . 어떤 상황에서는 이것은 픽업 오류와 긴 다운 타임을 일으킵니다 .
5" 이상의 테이프 릴을 사용할 때는 항상 스핀들을 삽입하고 ( 그림 5.4 - 3 참조 ) 분할판이 올
바르게 삽입되었는지 확인합니다 (그림 5.4 - 3
참조 ).
5 오퍼레이터 , 라인 엔지니어 , 서비스 엔지니어 사용자 매뉴얼 SIPLACE HS-60
5.9 컴포넌트 트롤리 소프트웨어 버전 SR.503.xx2003 년 7 월 미국판
120
5.9 컴포넌트 트롤리
5.9.1 컴포넌트 트롤리의 결합 및 분리에 관한 안전 지침
경고 5
장비가 작동 중일 때에는 컴포넌트 트롤리와 실장 시스템 프레임 ( 항목 1 참조 ) 사이에 손을 넣
지 마십시오 .
컴포넌트 트롤리의 연결 케이블을 실장 시스템의 소켓 ( 항목 2) 과 연결 또는 연결 해제하기 전
에 컴포넌트 트롤리가 실장 시스템에 결합되어 있는지 항상 확인합니다 .
– 컴포넌트 트롤리의 연결 케이블을 실장 시스템의 소켓에 연결한 다음 압축 공기 장치 ( 항목 3)
를 통해 장비의 외부에서 컴포넌트 트롤리를 작동하면 안됩니다 .
5

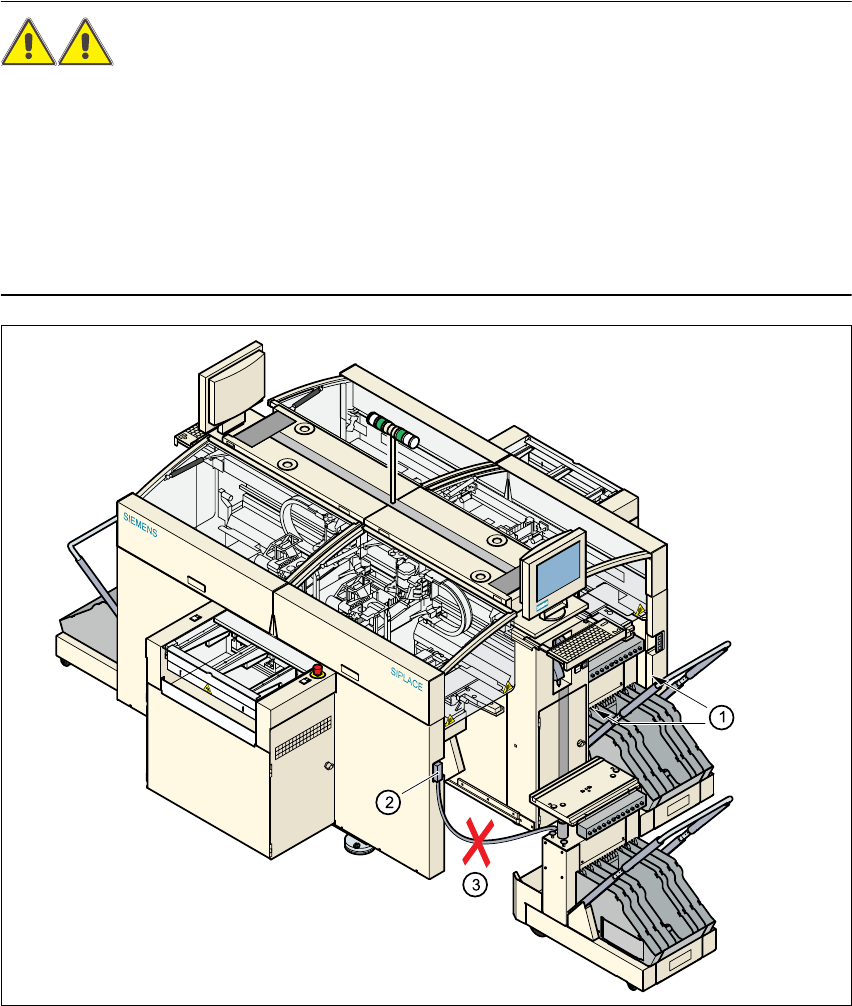

그림 5.9 - 1 컴포넌트 트롤리에 관한 안전 지침
사용자 매뉴얼 SIPLACE HS-60 5 오퍼레이터 , 라인 엔지니어 , 서비스 엔지니어
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 5.9 컴포넌트 트롤리
121

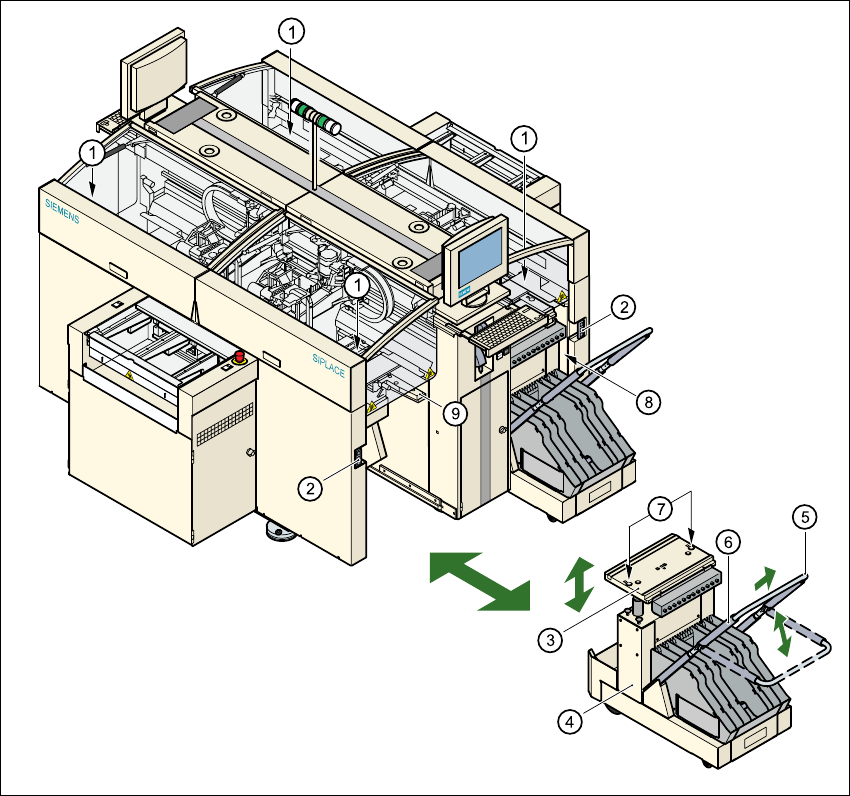

그림 5.9 - 2 컴포넌트 트롤리 결합 및 분리
5
(1) 컴포넌트 테이블 베드 상승 및 하강 버튼
(2) 컴포넌트 트롤리 케이블 연결 플러그
(3) 상승 또는 하강시킬 수 있는 컴포넌트 테이블 베드
(4) 컴포넌트 트롤리
(5) 브래킷
(6) 작동 튜브
(7) 센터링 핀 구멍
(8) 컴포넌트 트롤리와 장비 프레임 사이의 간격
(9) 컴포넌트 테이블 베드를 위한 지지 표면
