6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HS-60 6.5 폐 테이프 절단기 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 146 6.5 폐 테이프 절단기 6 그림 6.5 - 1 폐 테이프 절단기의 위치 6 (1) 폐 테이프 절단기 (2) 폐 테이프 채 널
사용자 매뉴얼 SIPLACE HS-60 6 컴포넌트 취급
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 6.4 컴포넌트 트롤리
145
6.4.5 3 x 8mm 피더를 위한 중형 테이프 릴 지원
3 x 8mm S 피더 유형은 컴포넌트를 3 개 트랙 위의 픽업 위치로 전송합니다 . 2 개의 외부 트랙
용 테이프 릴은 테이프 컨테이너 안의 분할판 사이에 있습니다 . 중형 테이프 릴은 2 개의 외부
트랙용 테이프 릴 위에 배치되어 있습니다 .
따라서 중형 테이프 릴을 위해 다음이 필요합니다 .
– 테이프 릴 홀더를 고정할 어댑터 평판 ( 항목 1) 1 개 및
– 매 2 개의 피더 당 테이프 릴 홀더 ( 항목 2) 1 개
어댑터 평판은 4 개의 개탕 머리 나사를 통해 컴포넌트 트롤리에 고정되며 테이프 릴 홀더는 어
댑터 평판의 사각형 입구 안으로 삽입됩니다
.
그림 6.4 - 4 3 x 8mm 피더를 위한 중형 테이프 릴 지원
6
(1) 어댑터 평판
(2) 테이프 릴 홀더
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HS-60
6.5 폐 테이프 절단기 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
146
6.5 폐 테이프 절단기
6

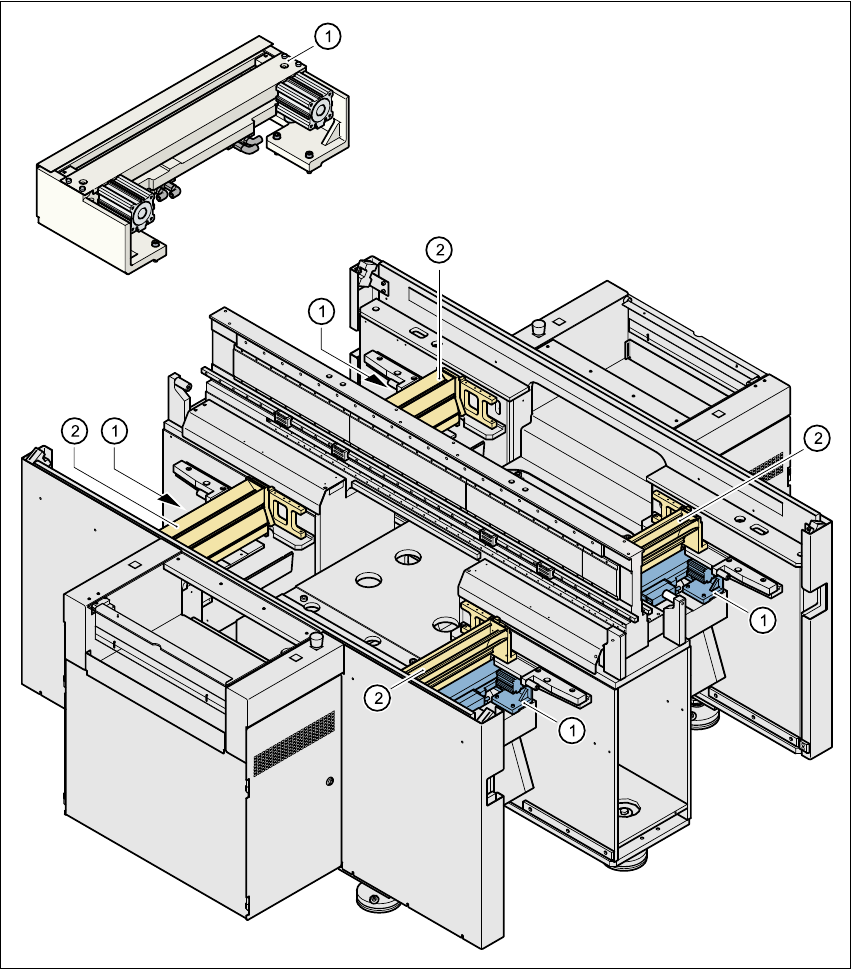

그림 6.5 - 1 폐 테이프 절단기의 위치
6
(1) 폐 테이프 절단기
(2) 폐 테이프 채널
사용자 매뉴얼 SIPLACE HS-60 6 컴포넌트 취급
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 6.5 폐 테이프 절단기
147
6.5.1 일반
실장 시스템의 4 개의 컴포넌트 트롤리 위치마다 각각의 폐 테이프 절단기가 있습니다 . 이것은
폐 테이프를 잘라내기 위해 사용합니다 . 잘려진 테이프 조각은 컴포넌트 트롤리 안의 폐기 테이
프 컨테이너 안으로 떨어집니다 .
폐 테이프 컨테이너를 매일 비웁니다 .
6

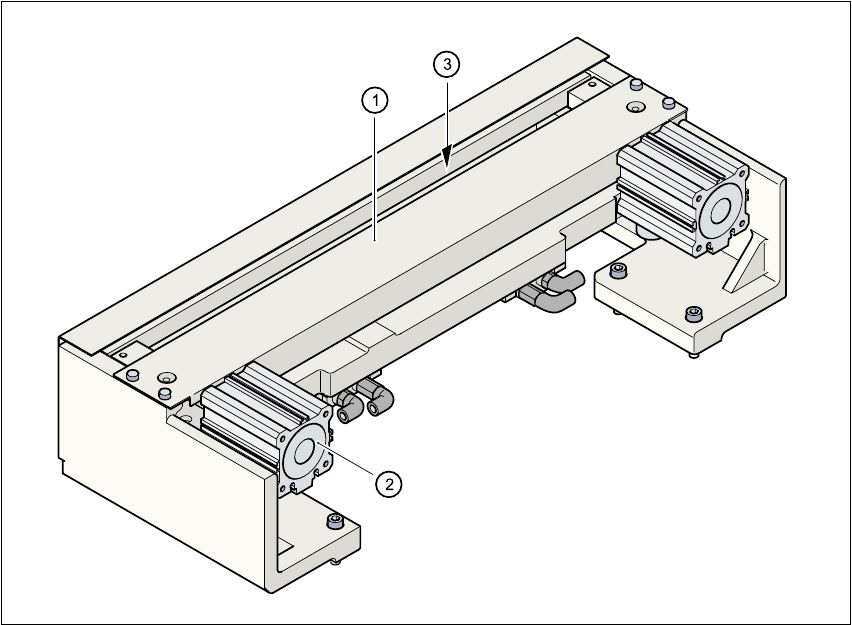

그림 6.5 - 2 폐 테이프 절단기
6
(1) 테이프 절단기 , 공압
(2) 단거리 실린더
(3) 폐 테이프 제거 슬롯
